EVC002

Cable de conexión con conector hembra

ADOGH040MSS0005H04

{{'OPTIONAL_INFO' | productAvailability | error}}

Estimada/o cliente, lamentablemente esta ficha no está disponible en el idioma deseado. Si tiene alguna pregunta, nos puede contactar por e-mail.

Un cordial saludo,
El equipo de ifm


El Precio no incluyen Iva

  • Resistente a aceites y líquidos refrigerantes
  • Sellado permanente y fiable también con montaje sin herramientas
  • Alto grado de protección para las exigencias de entornos industriales agresivos
  • Resistente a vibraciones y choques gracias a la tuerca con protección antivibraciones
  • Tope fijo mecánico para una protección eficaz de la junta tórica contra daños
  • ce
  • cul
Descarga
Technische Details
Campo de aplicación
Sistema Libre de siliconas; Libre de halógenos; Contactos dorados; Aptitud para cadenas portacables
Libre de siliconas
Datos eléctricos
Tensión de alimentación [V] < 250 AC / < 300 DC
Clase de protección II
Corriente máxima total [A] 4
Condiciones ambientales
Temperatura ambiente [°C] -25...90
Nota sobre la temperatura ambiente
cULus: ...75
Temperatura ambiente (movible) [°C] -25...90
Nota sobre la temperatura ambiente en movimiento
cULus: ...75
Grado de protección IP 65; IP 67; IP 68; IP 69K
Datos mecánicos
Peso [g] 172,8
Dimensiones [mm] 15,5 x 15,5 x 45
Materiales Carcasa: TPU naranja; Junta de estanqueidad: FKM
Material de la tuerca de unión latón, niquelado
Aptitud para cadenas portacables
Aptitud para cadenas portacables
Radio de curvatura para aplicaciones flexibles mín. 10 x diámetro del cable
Velocidad de avance máx. 3,3 m/s con una longitud de avance horizontal de 5 m y aceleración máx. de 5 m/s²
Ciclos de curvatura > 5 Mio.
Esfuerzo de torsión ± 180 °/m
Notas
Notas Tenga en cuenta las indicaciones técnicas del apartado "Descargas".
Cantidad por pack 1 unid.
Conexión eléctrica
Cable: 5 m, PUR, Libre de halógenos, negro, Ø 4,3 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm )
Conexión eléctrica - Toma
Conexión Conector: 1 x M12, recto; bloqueo: latón, niquelado; Contactos: dorado; Par de apriete: 0,6...1,5 Nm
Diagramas y curvas

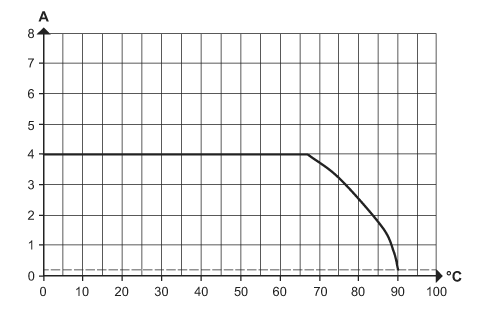

Curva característica de reducción de potencia
Reducción de potencia Imax * 0,8 (DIN EN 60512-5-2)
X Temperatura ambiente [°C]
Y Corriente [A]
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos el derecho de modificar características técnicas sin previo aviso. — ES-MX — EVC002-01 — 10.01.2020 —
