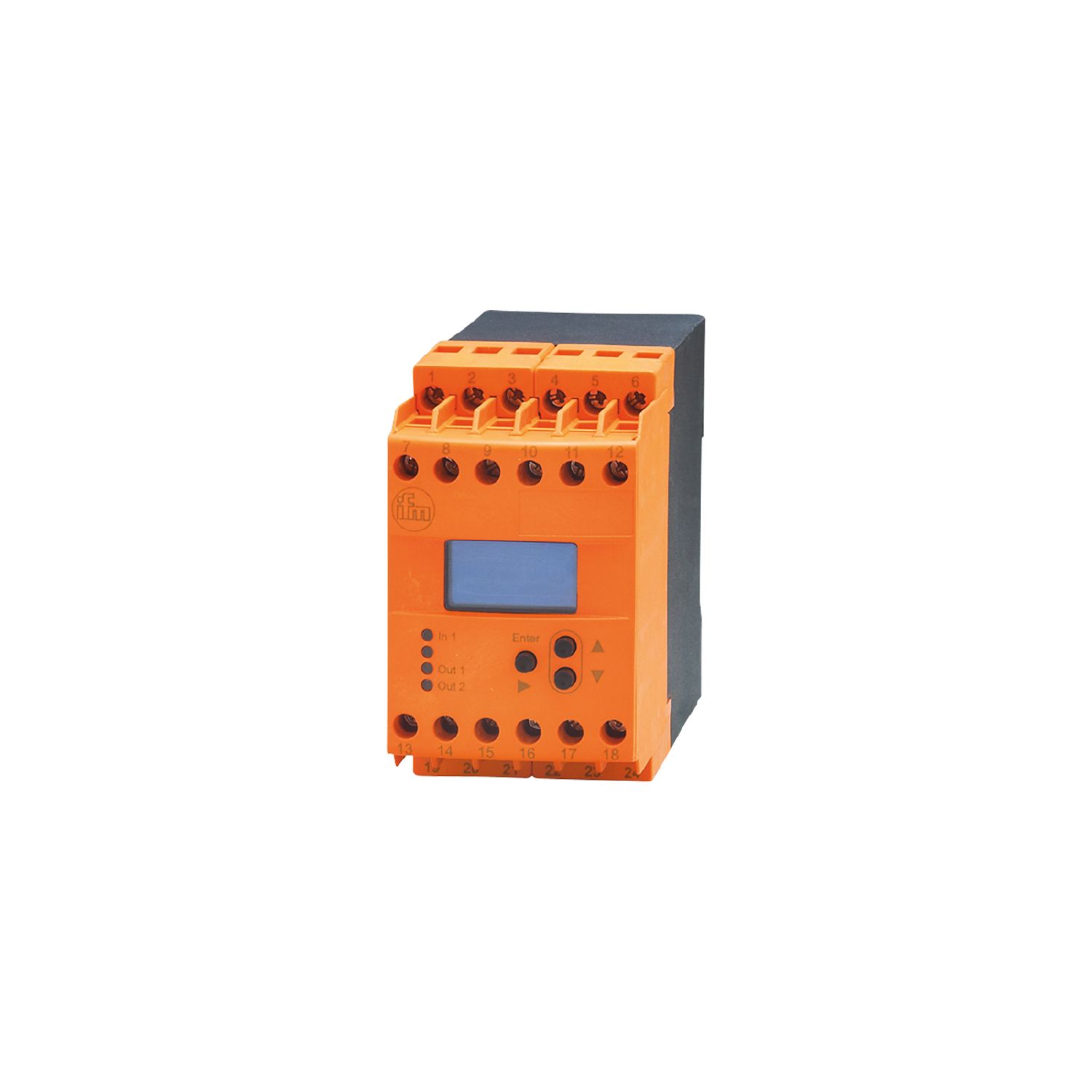

DW2503

Convertidor de frecuencia-corriente programable

MONITOR/FA-1 /100-240VAC/DC

{{'OPTIONAL_INFO' | productAvailability | error}}

Estimada/o cliente, lamentablemente esta ficha no está disponible en el idioma deseado. Si tiene alguna pregunta, nos puede contactar por e-mail.

Un cordial saludo,
El equipo de ifm


El Precio no incluyen Iva

  • Salida de corriente o tensión proporcional a la frecuencia
  • Para registrar la velocidad de la cinta transportadora y para controlar si se superan o no se alcanzan los valores nominales
  • Elevada frecuencia de entrada de hasta 600.000 impulsos/minuto
  • Numerosas funciones de monitorización parametrizables
  • Pantalla OLED autoluminosa de muy fácil lectura para programar y visualizar los valores reales
  • ce
  • eac
  • cul
Descarga
Technische Details
Características del producto
Carcasa Montaje en guía
Dimensiones [mm] 78 x 45 x 124,7
Campo de aplicación
Aplicación Conversión de secuencias de impulsos en señales analógicas normalizadas
Datos eléctricos
Tensión nominal AC [V] 110...240
Tensión nominal DC [V] 27
Tolerancia de la tensión nominal [%] < 10
Tolerancia de la tensión nominal 2 [%] 20...10
Frecuencia nominal AC [Hz] 50...60
Potencia absorbida máx. [VA] 8
Potencia absorbida [W] 5
Energía auxiliar para sensores DC [V] 19,6...27,7; (SELV, ≤ 150 mA)
Entradas/salidas
Número de entradas y salidas Número de salidas analógicas: 1; Número de salidas relé: 1
Salidas
Número de salidas relé 1
Número de salidas analógicas 1
Salida analógica de corriente [mA] 4...20
Salida analógica de tensión [V] 0...10
Rango de detección
Alcance ajustable no
Rango de configuración / medición
Rango de configuración Hz [Hz] 0...10000
Rango de configuración [Imp/min] 0...600000
Condiciones ambientales
Temperatura ambiente [°C] -40...60
Temperatura de almacenamiento [°C] -40...85
Humedad relativa del aire máx. [%] 80; (40 °C: 50 %)
Grado de protección IP 50
Grado de protección de los bornes IP 20
Homologaciones / pruebas
CEM
EN 61010 2011
EMV 89/336/EWG
EN 61000-6-2 2005
EN 61000-6-4 2007
Datos mecánicos
Peso [g] 379
Carcasa Montaje en guía
Dimensiones [mm] 78 x 45 x 124,7
Materiales plástico
Indicaciones / elementos de mando
Indicador
Estado de conmutación LED, verde
Pantalla OLED, 128 x 64 autoiluminada
Notas
Notas
sobretensión category II; degree of soiling 2
Conexión eléctrica
bornes duales: 2 x ...2,5 mm²; AWG 14
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos el derecho de modificar características técnicas sin previo aviso. — ES-MX — DW2503-00 — 13.05.2015 —
