Datos eléctricos
Frecuencia AC [Hz] | 47...64 | |
---|---|---|
Tolerancia de tensión de alimentación [%] | 15...10 | |
Tensión nominal AC [V] | < 230 | |
Rango de tensión de entrada AC [V] | 100...240 | |
Tensión de salida DC [V] | 24...28 | |
Clase de protección | I; (IEC 61140) | |
Protección contra sobretensión | sí; (< 32 DC) | |
Tensión de salida [V] | ajustable; Tensión de salida según MBTS, MBTP | |
Corriente de salida máx. con la tensión de salida mín. [A] | 20 | |
Corriente de salida máx. con la tensión de salida máx. [A] | 17,1 | |
Corriente de salida máx. en pico, con la tensión de salida mín. [A] | 24 | |
Corriente de salida máx. en pico, con la tensión de salida máx. [A] | 20,6 | |
Potencia de salida (permanente) [W] | 480 | |
Potencia de salida (picos) [W] | 576 | |
Nota sobre la potencia de salida (picos) [W] |
|
|
Factor de potencia (tensión nominal 120 V AC / 60 Hz) | 0,99 | |
Factor de potencia (tensión nominal 230 V AC / 50 Hz) | 0,95 | |
Reserva de potencia [%] | 20 | |
Número de circuitos de salida | 1 | |
Ondulación residual máx. [mV] | 50 | |
Corriente de pico (tensión nominal 120 V AC / 60 Hz) [A] | 9 | |
Corriente de pico (tensión nominal 230 V AC / 50 Hz) [A] | 7 | |
Limitación de la corriente de irrupción | sí | |
Eficacia energética (tensión nominal 120 V AC / 60 Hz) [%] | 92,7 | |
Eficacia energética (tensión nominal 230 V AC / 50 Hz) [%] | 94 | |
Protección externa de entrada | ≤ B-10 A / ≤ C-10 A | |
Reducción de potencia [W/K] | 12 (60...70 °C) | |
Autonomía en caso de un fallo de red (tensión nominal 120 V AC / 60 Hz) [ms] | 26 | |
Autonomía en caso de un fallo de red (tensión nominal 230 V AC / 50 Hz) [ms] | 26 | |
Corriente de entrada (tensión nominal 120 V AC / 60 Hz) [A] | 4,36 | |
Corriente de entrada (tensión nominal 230 V AC / 50 Hz) [A] | 2,33 | |
Pérdida de potencia (tensión nominal 120 V AC / 60 Hz) [W] | 37,8 | |
Pérdida de potencia (tensión nominal 230 V AC / 50 Hz) [W] | 30,6 | |
Resistencia de realimentación de corriente [V] | 35 |
Salidas
Protección contra cortocircuitos | sí |
---|---|
Resistente a sobrecargas | sí |
Procedimiento de sobrecarga | Hiccup Mode; en caso de sobrecarga/cortocircuito, la salida suministra continuamente corriente de forma alterna durante 2 s, y después se desconecta durante 18 s. |
Tipo de señal DC-OK | Salida relé |
Capacidad de resistencia señal DC-OK | 60 V DC (0,3 A) / 30 V DC (1 A) / 30 V AC (0,5 A) |
Condiciones ambientales
Temperatura ambiente [°C] | -25...70 | |
---|---|---|
Nota sobre la temperatura ambiente |
|
|
Temperatura de almacenamiento [°C] | -40...85 | |
Humedad relativa del aire máx. [%] | 95; (IEC 60068-2-30) | |
Grado de protección | IP 20; (EN 60529) | |
Grado de contaminación | 2; (IEC 62103: suciedad conductora no permitida) |
Homologaciones / pruebas
CEM |
|
||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Resistencia a vibraciones |
|
||||||||||
Resistencia a choques |
|
||||||||||
Corrección del factor de potencia PFC | cumplido |
Datos mecánicos
Peso [g] | 1121,5 |
---|---|
Tipo de montaje | carril; (TH35 (EN 60715)) |
Dimensiones [mm] | 124 x 65 x 132,5 |
Materiales | chapa de acero |
Indicaciones / elementos de mando
Indicador |
|
---|
Notas
Notas |
|
|
---|---|---|
Cantidad por pack | 1 unid. |
Conexión eléctrica
Conexión | bornes roscados: |
---|
Diagramas y curvas
Diagrama de bloque
|
|
---|

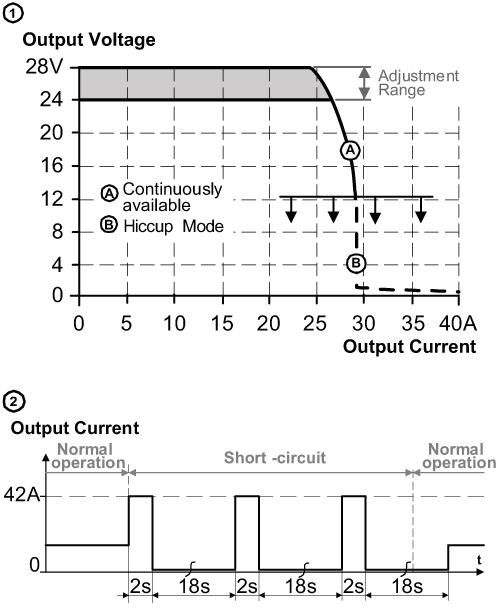

Características de la salida
|
|
---|

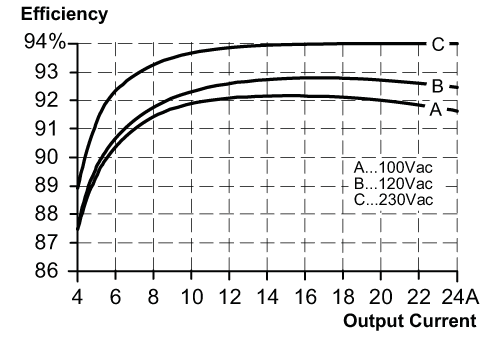

Curva característica de eficacia energética / pérdida de potencia
|
|
---|

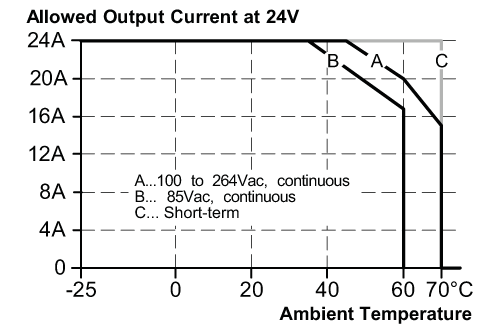

Curva característica de reducción de potencia
|
|
---|

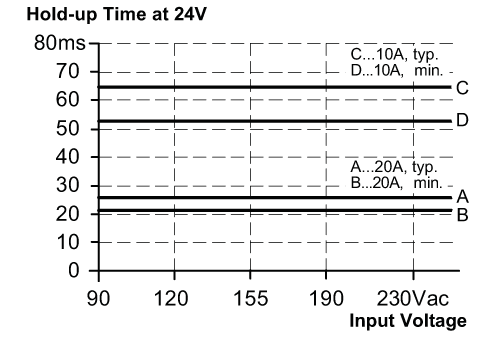

Curva característica de autonomía en caso de un fallo en la red
|
|
---|
