DN4013

Fuentes de alimentación conmutadas 24 V DC

PSU-1AC/24VDC-10A

{{'OPTIONAL_INFO' | productAvailability | error}}

Estimada/o cliente, lamentablemente esta ficha no está disponible en el idioma deseado. Si tiene alguna pregunta, nos puede contactar por e-mail.

Un cordial saludo,
El equipo de ifm


El Precio no incluyen Iva

  • Para el suministro regulado de corriente de controladores, sensores, actuadores y componentes eléctricos para uso industrial
  • Pérdidas reducidas de potencia gracias a un elevado rendimiento
  • Tiempo prolongado de puenteo en caso de corte del suministro eléctrico
  • Diseño especialmente compacto
  • Reservas de potencia elevada
  • ce
  • cul
  • cruus
Datos técnicos completos en formato PDF

Technische Details
Datos eléctricos
Frecuencia AC [Hz] 47...64
Tolerancia de tensión de alimentación [%] 10
Tolerancia de tensión de alimentación 2 [%] 10
Tensión de alimentación [V] conmutación automática de rango
Tensión nominal AC [V] < 230
Frecuencia nominal AC [Hz] 50...60
Tensión de entrada AC [V] 100...120 / 200...240
Tensión de salida DC [V] 24...28
Clase de protección I; (IEC 61140)
Protección contra sobretensión sí; (< 39 DC)
Tensión de salida [V] ajustable; Tensión de salida según MBTS, MBTP
Corriente de salida máx. con la tensión de salida mín. [A] 10
Corriente de salida máx. con la tensión de salida máx. [A] 8,6
Corriente de salida máx. en pico, con la tensión de salida mín. [A] 12
Corriente de salida máx. en pico, con la tensión de salida máx. [A] 10,3
Potencia de salida (permanente) [W] 240
Potencia de salida (picos) [W] 288
Nota sobre la potencia de salida (picos)
≤ 45 °C permitido de forma continua; > 45 °C < 1 minuto cada 10 minutos
Factor de potencia (tensión nominal 120 V AC / 60 Hz) 0,59
Factor de potencia (tensión nominal 230 V AC / 50 Hz) 0,51
Reserva de potencia [%] 20
Número de circuitos de salida 1
Ondulación residual máx. [mV] 50
Corriente de pico (tensión nominal 120 V AC / 60 Hz) [A] 3
Corriente de pico (tensión nominal 230 V AC / 50 Hz) [A] 3
Limitación de la corriente de irrupción
Eficacia energética (tensión nominal 120 V AC / 60 Hz) [%] 91
Eficacia energética (tensión nominal 230 V AC / 50 Hz) [%] 91,6
Protección externa de entrada ≤ B-10 A / ≤ C-6 A
Reducción de potencia [W/K] 6 (60...70 °C)
Autonomía en caso de un fallo de red (tensión nominal 120 V AC / 60 Hz) [ms] 46
Autonomía en caso de un fallo de red (tensión nominal 230 V AC / 50 Hz) [ms] 47
Corriente de entrada (tensión nominal 120 V AC / 60 Hz) [A] 3,73
Corriente de entrada (tensión nominal 230 V AC / 50 Hz) [A] 2,23
Pérdida de potencia (tensión nominal 120 V AC / 60 Hz) [W] 23,7
Pérdida de potencia (tensión nominal 230 V AC / 50 Hz) [W] 22
Resistencia de realimentación de corriente [V] 35
Salidas
Protección contra cortocircuitos
Resistente a sobrecargas
Procedimiento de sobrecarga corriente de salida constante
Tipo de señal DC-OK Salida relé
Capacidad de resistencia señal DC-OK 60 V DC (0,3 A) / 30 V DC (1 A) / 30 V AC (0,5 A)
Condiciones ambientales
Temperatura ambiente [°C] -25...70
Nota sobre la temperatura ambiente
observar los espacios libres para la convección (véase el manual de instrucciones)
Temperatura de almacenamiento [°C] -40...85
Humedad relativa del aire máx. [%] 95; (IEC 60068-2-30)
Grado de protección IP 20; (EN 60529)
Grado de contaminación 2; (IEC 62103: suciedad conductora no permitida)
Protección contra sobrecalientamiento true
Homologaciones / pruebas
CEM
EN 61000-6-1
EN 61000-6-2
EN 61000-6-4
Resistencia a vibraciones
IEC 60068-2-6 ±1,6 mm 2...17,8 Hz / 2 g 17,8...500 Hz
Resistencia a choques
IEC 60068-2-27 30 g 6 ms / 20 g 11 ms
Datos mecánicos
Peso [g] 875,5
Tipo de montaje carril; (TH35 (EN 60715))
Dimensiones [mm] 124 x 62 x 122,5
Materiales chapa de acero
Indicaciones / elementos de mando
Indicador
DC-ok 1 LED
Notas
Notas
La conexión en serie de salidas solamente es aplicable para equipos idénticos con un máximo de 150 V DC de tensión total.
Cantidad por pack 1 unid.
Conexión eléctrica
Conexión bornes roscados:
Diagramas y curvas

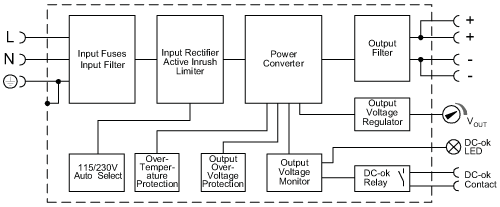

Diagrama de bloque
Características de la salida

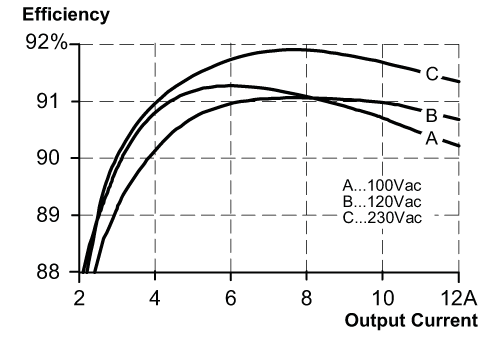

Curva característica de eficacia energética / pérdida de potencia

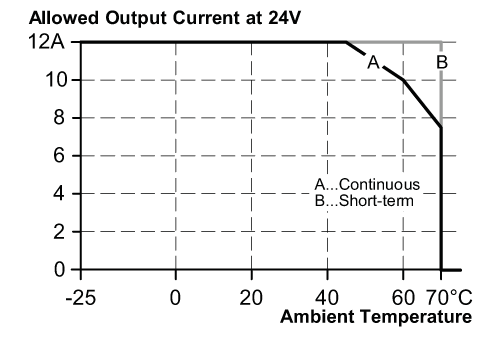

Curva característica de reducción de potencia
Curva característica de autonomía en caso de un fallo en la red
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos el derecho de modificar características técnicas sin previo aviso. — ES-MX — DN4013-00 — 10.01.2014 —
