Suministro de corriente AS-Interface

AC1258

PSU-1AC/ASi-8A

Suministro de corriente AS-Interface

AC1258

PSU-1AC/ASi-8A

  • Suministro de corriente fiable para módulos, sensores y actuadores
  • Elevada inmunidad a parásitos y reservas de potencia suficientes para compensar los picos de tensión
  • Desacoplamiento seguro de fuentes de interferencia del suministro primario
  • Diseño especialmente compacto
  • Calentamiento reducido del armario eléctrico gracias a un elevado rendimiento
El Precio no incluyen Iva
{{ifmVariantName}}



  • cmim
  • ce
  • ukca
  • asi
  • cul
  • cruus
Datos técnicos
Datos eléctricos
Frecuencia AC [Hz] 47...64
Tolerancia de tensión de alimentación [%] 10
Tensión de alimentación [V] conmutación automática de rango
Tensión nominal AC [V] 110 / 230
Rango de tensión de entrada AC [V] 100...120 / 200...240
Clase de protección I
Protección contra sobretensión sí; (< 36 V)
Tiempo de retardo a la disponibilidad máx. [ms] 800
Tensión de salida AS-i [V] 30,5
Potencia de salida (permanente) [W] 244
Potencia de salida (picos) [W] 256
Nota sobre la potencia de salida (picos) [W]
brevemente para cargar las capacidades del bus después del encendido
Factor de potencia (tensión nominal 120 V AC / 60 Hz) 0,59
Factor de potencia (tensión nominal 230 V AC / 50 Hz) 0,51
Reserva de potencia [%] 5
Número de circuitos de salida 1
Corriente de salida AS-i [A] 8
Ondulación residual máx. [mV] 100
Corriente de pico (tensión nominal 120 V AC / 60 Hz) [A] 3
Corriente de pico (tensión nominal 230 V AC / 50 Hz) [A] 3
Limitación de la corriente de irrupción
Eficacia energética (tensión nominal 120 V AC / 60 Hz) [%] 89,4
Eficacia energética (tensión nominal 230 V AC / 50 Hz) [%] 90,9
Protección externa de entrada ≤ B-10 A / ≤ C-6 A
Reducción de potencia [W/K] 6 (60...70 °C)
Autonomía en caso de un fallo de red (tensión nominal 120 V AC / 60 Hz) [ms] 44
Autonomía en caso de un fallo de red (tensión nominal 230 V AC / 50 Hz) [ms] 42
Corriente de entrada (tensión nominal 120 V AC / 60 Hz) [A] 3,73
Corriente de entrada (tensión nominal 230 V AC / 50 Hz) [A] 2,23
Pérdida de potencia (tensión nominal 120 V AC / 60 Hz) [W] 28,9
Pérdida de potencia (tensión nominal 230 V AC / 50 Hz) [W] 24,4
Desacoplo de datos integrado
Resistencia de realimentación de corriente [V] 35
Salidas
Protección contra cortocircuitos
Resistente a sobrecargas
Procedimiento de sobrecarga corriente de salida constante
Posibilidad de conexión en paralelo de salidas no
Posibilidad de conexión en serie de salidas no
Condiciones ambientales
Temperatura ambiente [°C] -25...70
Nota sobre la temperatura ambiente
observar los espacios libres para la convección (véase el manual de instrucciones)
Temperatura de almacenamiento [°C] -40...85
Humedad relativa del aire máx. [%] 95; (IEC 60068-2-30)
Grado de protección IP 20
Grado de contaminación 2; (IEC 62103: suciedad conductora no permitida)
Homologaciones / pruebas
CEM
EN 61000-6-1
EN 61000-6-2
EN 61000-6-4
Resistencia a vibraciones
IEC 60068-2-6 ± 1,6 mm 2...17,8 Hz / 2 g 17,8...500 Hz
Resistencia a choques
IEC 60068-2-27 30 g 6 ms / 20 g 11 ms
MTTF [años] 88
Parámetros AS-i
Certificado AS-i 98501
Datos mecánicos
Peso [g] 898,5
Tipo de montaje carril; (TH35 (EN 60715))
Dimensiones [mm] 124 x 62 x 120
Materiales chapa de acero
Indicaciones / elementos de mando
Indicador
tensión AS-i LED, verde
Notas
Cantidad por pack 1 unid.
Conexión eléctrica
Conexión bornes roscados:
Diagramas y curvas
Diagrama de bloque
Características de la salida

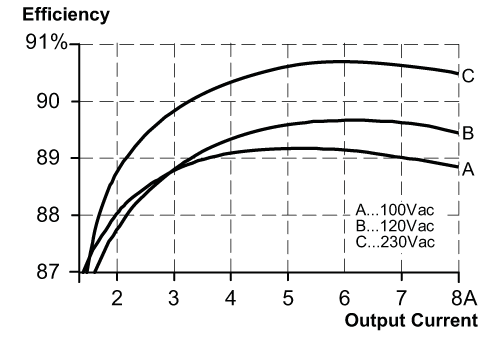

Curva característica de eficacia energética / pérdida de potencia
Curva característica de reducción de potencia

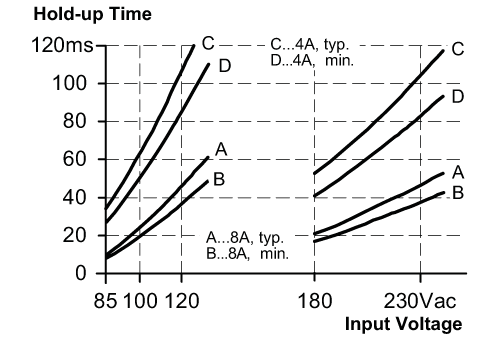

Curva característica de autonomía en caso de un fallo en la red
