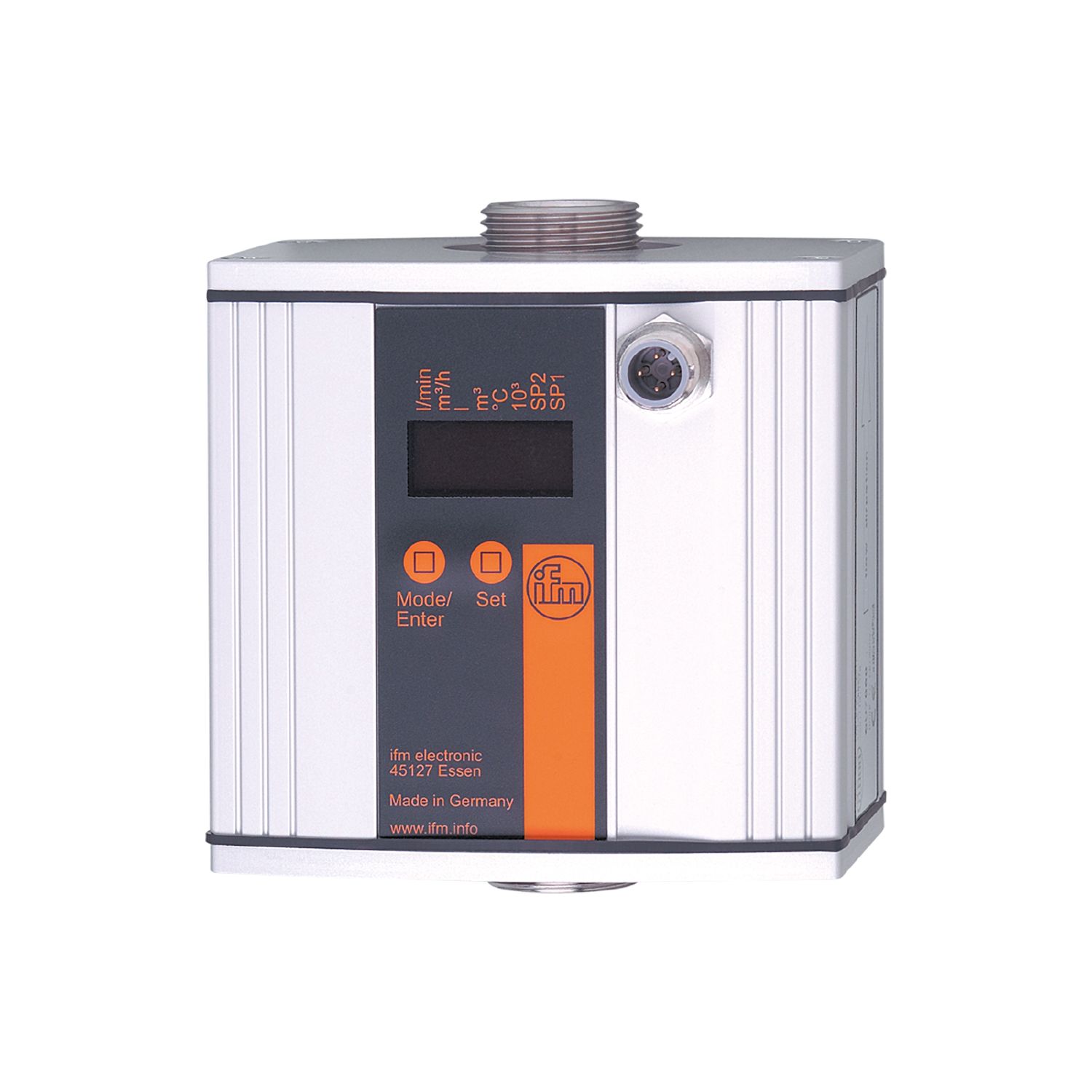

Capteur de débit à ultrasons

Name: SU7001
Brand: ifm
SKU: SU7001
Price: 11242.89 MAD

SU7001

SUR34HGBFRKG/W/US-100-IPF

Capteur de débit à ultrasons

SU7001

SUR34HGBFRKG/W/US-100-IPF

Mesure précise du débit, de la consommation et de la température du fluide
Approprié pour l'eau, des huiles et des solutions glycolées
Pour le montage dans des tuyaux
Avec sortie de commutation, analogique et d'impulsions
Affichage LED à 4 digits bien visible

Caractéristiques du produit

Nombre des entrées et sorties

Nombre des sorties TOR: 2; Nombre des sorties analogiques: 1

Etendue de mesure

0...792,5 gph

0...13,21 gpm

Raccord process

taraudage G 3/4 joint plat

Application

Caractéristique spécifique

contacts dorés

Application

Fonction totalisateur; pour les applications industrielles

Montage

raccordement au tuyau par adaptateur

Fluides

eau; solutions glycolées; lubrifiants; huiles

Remarque sur les fluides

huiles de faible viscosité : 7...40 mm²/s (40 °C)

huiles de haute viscosité: 30...68 mm²/s (40 °C)

Température du fluide [°F]

14...176

Tenue en pression [bar]

Tenue en pression [psi]

232

Données électriques

Tension d'alimentation [V]	19...30 DC; (selon TBTS/TBTP)
Consommation [mA]	100
Résistance d'isolation min. [MΩ]	100; (500 V DC)
Classe de protection	III
Protection inversion de polarité	oui
Retard à la disponibilité [s]	10

Entrées/sorties

Nombre des entrées et sorties	Nombre des sorties TOR: 2; Nombre des sorties analogiques: 1

Entrées

Entrées	remise à zéro du compteur

Sorties

Nombre total de sorties	2
Sortie signal	signal de commutation; signal analogique; signal d'impulsion; (configurable)
Technologie	PNP/NPN
Nombre des sorties TOR	2
Fonction de sortie	normalement ouvert / fermé; (paramétrage)
Chute de tension max. sortie de commutation DC [V]	2
Courant de sortie (au maintien) de la sortie de commutation DC [mA]	250; (par sortie)
Nombre des sorties analogiques	1
Sortie analogique (courant) [mA]	4...20; (possibilité de mise à l'échelle)
Charge maxi [Ω]	500
Sortie analogique (tension) [V]	0...10; (possibilité de mise à l'échelle)
Résistance de charge min. [Ω]	2000
Sortie d'impulsions	valeur du compteur volumétrique
Protection courts-circuits	oui
Version protection courts-circuits	pulsé
Protection surcharges	oui

Etendue de mesure / plage de réglage

Etendue de mesure

0...792,5 gph

0...13,21 gpm

Plage d'affichage

0...951 gph

0...15,86 gpm

Résolution

1 gph

0,02 gpm

Point de consigne haut SP

1...793 gph

0,02...13,22 gpm

Point de consigne bas rP

0...791 gph

0...13,2 gpm

Valeur minimum de la sortie analogique ASP

0...637 gph

0...10,62 gpm

Valeur maximum de la sortie analogique AEP

156...793 gph

2,6...13,22 gpm

Débit max.

951 gph

15,86 gpm

En pas de

1 gph

0,02 gpm

Surveillance du débit

Valeur de l'impulsion	0,02...9000 * 10³ gal
En pas de	0,02 gal
Durée d'impulsions [s]	0,6...2

Surveillance de la température

Etendue de mesure [°F]	14...176
Résolution [°F]	0,5
Point de consigne haut SP [°F]	14...176
Point de consigne bas rP [°F]	14...176
Sortie analogique/valeur min [°F]	14...144
Sortie analogique/valeur max [°F]	46...176
En pas de [°F]	0,5

Exactitude / déviations

Surveillance du débit

Précision (dans la plage de mesure)	eau: < ± (3 % MW + 0,2 % MEW); glycol (35 %), huile (viscosité 68 mm²/s à 40 °C): < ± (5 % MW + 0,5 % MEW)
Répétabilité	0,025 gpm; 1,5 gph

Surveillance de la température

Précision [K]	± 5,4 (Q > 0,26 gpm)

Temps de réponse

Surveillance du débit

Temps de réponse [s]	0,25; (dAP = 0)
Temporisation réglable dS, dr [s]	0...50
Amortissement valeur process dAP [s]	0...1

Surveillance de la température

Temps de réponse dynamique T05 / T09 [s]	T09 = 70 (Q > 1 gpm); (eau)

Logiciel / programmation

Possibilités de paramétrage	Surveillance du débit; compteur totalisateur; Compteurs afficheurs avec présélection; Surveillance de la température

Conditions d'utilisation

Température ambiante [°F]	14...140
Température de stockage [°F]	-13...176
Indice de protection	IP 67

Tests / homologations

CEM

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 rayonnement HF	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-5 Surge	0,5 kV
EN 61000-4-6 parasites HF conduits par le câble	10 V

Tenue aux chocs

DIN IEC 68-2-27

20 g (11 ms)

Tenue aux vibrations

DIN IEC 68-2-6

5 g (10...2000 Hz)

MTTF [Années]

185

Directive relative aux équipements sous pression

règles de l'art; utilisable pour des fluides du groupe 2; fluides du groupe 1 sur demande

Données mécaniques

Poids [g]	1505,5
Matières	boîtier: AlMgSi0,5 anodisé; Joint d'étanchéité: FKM; PA 6.6; film de protection: PA
Matières en contact avec le fluide	inox (1.4404 / 316L); FKM; PES; Centellen 200
Raccord process	taraudage G 3/4 joint plat

Afficheurs / éléments de service

Indication

Unité d'affichage	5 x LED, vert (gpm, gph, gal, °F, 10³)
état de commutation	2 x LED, jaune
valeurs mesurées	affichage alphanumérique, 4 digits
programmation	affichage alphanumérique, 4 digits

Accessoires

Fourniture

joints d’étanchéité: 2, Centellen

Accessoires en option

adaptateur pour tuyau: 1 x 1/2" NPT, inox, E40191

adaptateur pour tuyau: 1 x 1/2" NPT, laiton, E40154

Remarques

MW = Valeur mesurée

MEW = valeur finale de l'étendue de mesure

étanchéité: seulement avec joints d'étanchéité Centellen fourni

Unité d'emballage

1 pièces

Raccordement électrique

Raccordement	Connecteur: 1 x M12; codage: A; Corps: laiton, recouvert d'Optalloy; Contacts: doré

Diagrammes et courbes

Perte de pression

dP	Perte de pression
Q	débit

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nous nous réservons le droit de modifier les données techniques sans préavis. — FR-FR — SU7001-01 — 03.02.2022 —
