Système réflex

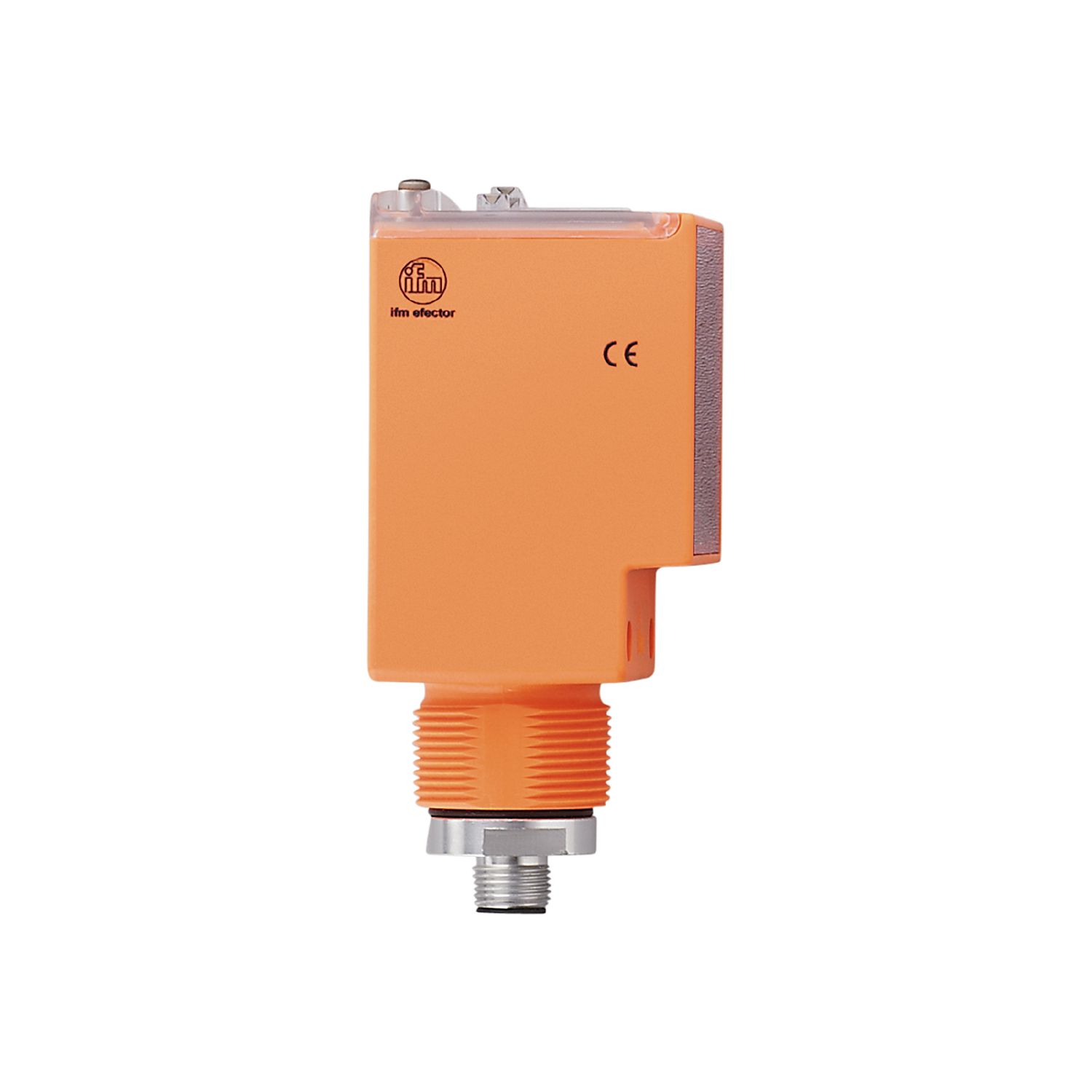

OM5003
OMP-FCKG/US-100
Système réflex
OM5003
OMP-FCKG/US-100
- Portée très élevée
- Sélection éclairement / obscurcissement programmable par bouton-poussoir
- Réglage intuitif du point de commutation via potentiomètre
- Boîtier robuste pour l'utilisation dans des environnements industriels sévères
- Indication par LED pour le contrôle de disponibilité, état de commutation et fonction
Caractéristiques du produit
Type de lumière | lumière rouge |
---|---|
Boîtier | rectangulaire |
Application
Caractéristique spécifique | filtre de polarisation |
---|---|
Principe de fonctionnement | Système réflex |
Données électriques
Tension d'alimentation [V] | 10...30 DC |
---|---|
Consommation [mA] | < 80 |
Classe de protection | II |
Protection inversion de polarité | oui |
Type de lumière | lumière rouge |
Longueur d'onde [nm] | 660 |
Durée de vie typique [h] | 100000 |
Température de référence pour la durée de vie [°C] | 25 |
Sorties
Technologie | PNP/NPN |
---|---|
Fonction de sortie | éclairement / obscurcissement; (programmable) |
Chute de tension max. sortie de commutation DC [V] | 2 |
Chute de tension max. sortie de contrôle [V] | 2 |
Courant de sortie sortie de contrôle [mA] | 100 |
Courant de sortie (au maintien) de la sortie de commutation DC [mA] | 100 |
Fréquence de commutation DC [Hz] | 500 |
Protection courts-circuits | oui |
Version protection courts-circuits | pulsé |
Protection surcharges | oui |
Zone de détection
Portée sur réflecteur "nid d'abeille" [m] | 13,5; (Réflecteur « nid d’abeille » Ø 80 E20005) |
---|---|
Filtre de polarisation | oui |
Temps de réponse
Temps de réponse [s] | < 1 |
---|
Conditions d'utilisation
Température ambiante [°C] | -25...40 |
---|---|
Indice de protection | IP 67 |
Tests / homologations
CEM |
|
---|
Données mécaniques
Poids [g] | 191 | |
---|---|---|
Boîtier | rectangulaire | |
Dimensions [mm] | 73 x 45 x 49 | |
Matières | ABS renforcé de fibres de verre | |
Matière lentille |
|
|
Orientation de la lentille | détection latérale |
Afficheurs / éléments de service
Indication |
|
---|
Remarques
Unité d'emballage | 1 pièces |
---|
Raccordement électrique
Raccordement | Connecteur: 1 x M12; codage: A; Verrouillage: aluminium, anodisé transparent |
---|
