Câble avec prise femelle

EVC002

ADOGH040MSS0005H04

Câble avec prise femelle

EVC002

ADOGH040MSS0005H04

  • Résistant aux huiles et aux lubrifiants
  • Etanchéité permanente et fiable même en cas de montage sans outil
  • Indice de protection élevé adapté aux exigences dans les environnements industriels sévères
  • Résistant aux chocs et aux vibrations grâce à un écrou avec système anti-desserrage
  • Protection fiable du joint torique contre la destruction par butée mécanique
Veuillez noter l'information technique dans la rubrique "Téléchargements".
{{ifmVariantName}}

Fiche technique PDF
  • ce
  • ukca
  • eac
  • cul
Détails techniques
Application
Caractéristique spécifique Sans silicone; Sans halogène; contacts dorés; Aptitude pour des câbles en mouvement
Sans silicone oui
Données électriques
Tension d'alimentation [V] < 250 AC / < 300 DC
Classe de protection II
Courant de sortie total [A] 4
Conditions d'utilisation
Température ambiante [°C] -25...90
Remarque sur la température ambiante
cULus: ...75 °C
Température ambiante en mouvement [°C] -25...90
Remarque sur la température ambiante (en mouvement)
cULus: ...75 °C
Température de stockage [°C] -25...55
Humidité de stockage [%] 10...100
Autres conditions climatiques pour le stockage selon la classe indiquée
1K22/ DIN 60721-3-1
Indice de protection IP 65; IP 67; IP 68; IP 69K
Données mécaniques
Poids [g] 156,2
Dimensions [mm] 15,5 x 15,5 x 45
Matières boîtier: TPU orange; Joint d'étanchéité: FKM
Matière écrou moleté laiton, nickelé
Aptitude pour des câbles en mouvement oui
Aptitude pour des câbles en mouvement
rayon de courbure en cas de pose flexible min. 10 x diamètre du câble
vitesse de passage max. 3,3 m/s pour une longueur de passage horizontale et une accélération max. de 5 m/s²
cycles de courbure > 5 Mio.
sollicitation de torsion ± 180 °/m
Remarques
Remarques Veuillez noter l'information technique dans la rubrique "Téléchargements".
Unité d'emballage 1 pièces
Raccordement électrique
Câble: 5 m, PUR, Sans halogène, noir, Ø 4,3 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm )

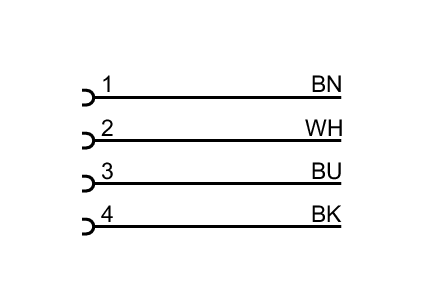

Raccordement électrique - Connecteur femelle
Raccordement Connecteur: 1 x M12, droit; codage: A; Verrouillage: laiton, nickelé; Contacts: doré; Couple de serrage: 0,6...1,5 Nm
Diagrammes et courbes
Courbe caractéristique du déclassement
déclassement Imax * 0,8 (DIN EN 60512-5-2)
X Température ambiante [°C]
Y Courant [A]
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nous nous réservons le droit de modifier les données techniques sans préavis. — FR-FR — EVC002-01 — 10.01.2020 —
