E30390
USB IO-LINK MASTER
Interface IO-Link
E30390
USB IO-LINK MASTER
- Pour le raccordement de détecteurs compatibles IO-Link à un PC
- Pour paramétrage et mise en service rapides et simples
- LEDs bien visibles pour afficher le fonctionnement, l'état de commutation, la fonction et les erreurs
- Lecture des valeurs de mesure, valeurs de process et paramètres actuels
- Set complet avec bloc d'alimentation pour l'alimentation en tension des détecteurs
article arrêté
Article de remplacement: ZZ1060 Comparaison de produits: E30390 / ZZ1060 Lorsque vous sélectionnez un autre article possible, veuillez tenir compte des données techniques qui peuvent différer !
{{ifmVariantName}}
| Application | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Application | paramétrage et analyse d'appareils | ||||||||
| Données électriques | |||||||||
| Tension nominale DC [V] | 5; (alimentation par le réseau: 24 V DC) | ||||||||
| Consommation [mA] | < 500; (alimentation par le réseau: < 1000 mA) | ||||||||
| Classe de protection | III | ||||||||
| Sorties | |||||||||
| Protection courts-circuits | oui | ||||||||
| Interfaces | |||||||||
| Interface de communication | IO-Link | ||||||||
| IO-Link Master | |||||||||
| Type de transmission | COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud) | ||||||||
| Révision IO-Link | 1.1 | ||||||||
| Nombre de ports classe A | 1 | ||||||||
| Conditions d'utilisation | |||||||||
| Température ambiante [°C] | -25...45 | ||||||||
| Indice de protection | IP 20 | ||||||||
| Tests / homologations | |||||||||
| CEM |
|
||||||||
| Données mécaniques | |||||||||
| Poids [g] | 572,4 | ||||||||
| Afficheurs / éléments de service | |||||||||
| Indication |
|
||||||||
| Accessoires | |||||||||
| Fourniture |
|
||||||||
| Accessoires en option |
|
||||||||
| Remarques | |||||||||
| Unité d'emballage | 1 pièces | ||||||||
| Raccordement électrique - Connecteur femelle | |||||||||
| Connecteur: M12; codage: A | |||||||||
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nous nous réservons le droit de modifier les données techniques sans préavis. — FR-FR — E30390-00 — 08.11.2013 —
|
|||||||||

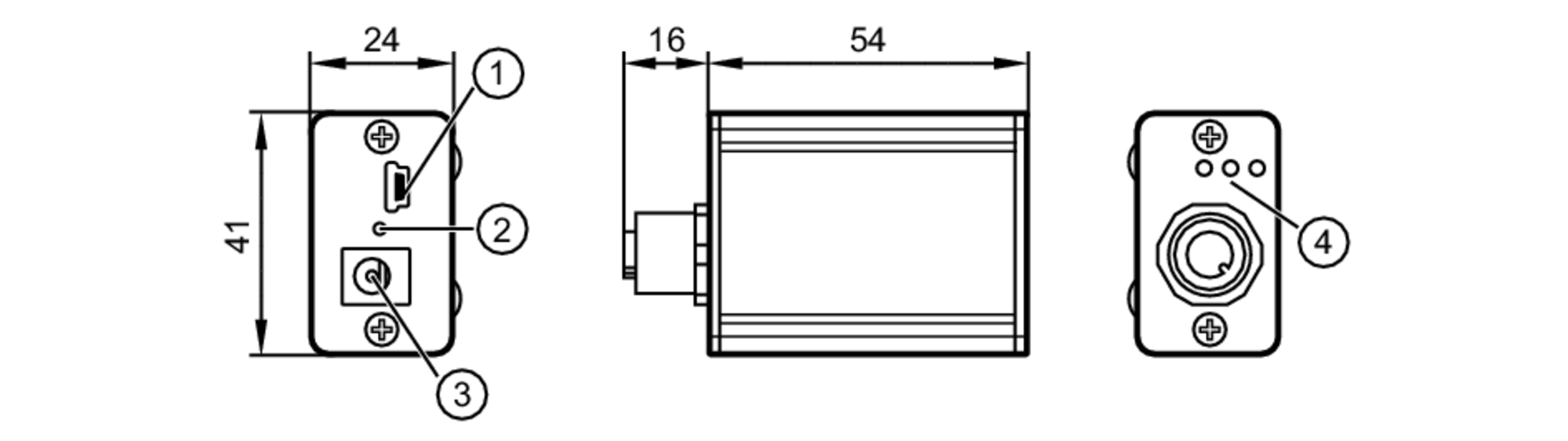

E30390 –
USB IO-LINK MASTER
- 1
- Connecteur femelle USB type mini B
- 2
- LED état de fonctionnement
- 3
- 24 V DC
- 4
- LED erreurs / CH2 (DI/DO) / CH1 (C/Q)
Raccordement électrique - Connecteur femelle
- 1:
- +24 V
- 2:
- SIO CH2 (DI/DO)
- 3:
- GND
- 4:
- IO-Link CH1 (C/Q)
- 5:
- non utilisé
Connecteur: M12; codage: A
Raccordement électrique
Raccordement
Raccordement électrique - Connecteur femelle
Connecteur: USB
