냉각수 제어반

Name: ZZ0432
Brand: ifm
SKU: ZZ0432
Price: 4395200.00 KRW

ZZ0432

SUCTION SYSTEM FOR COOLING WATER

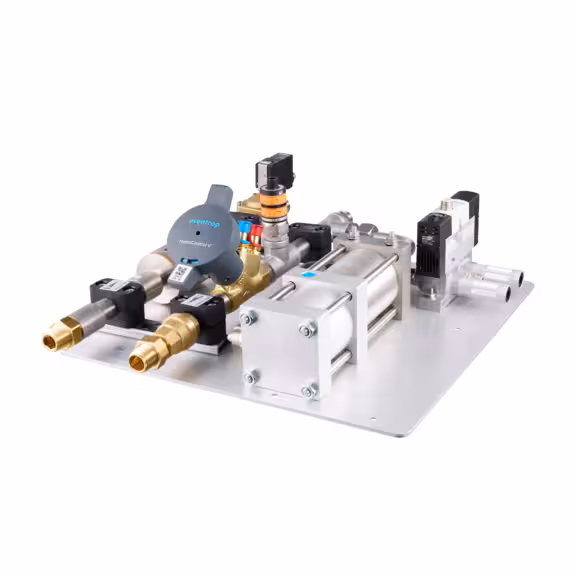

냉각수 제어반

ZZ0432

SUCTION SYSTEM FOR COOLING WATER

자동차 산업의 로봇 지점 용접 시스템에서 사용하기 위해
냉각 시스템 내 손실된 팁, 파열 파이프, 누설을 안전하게 감지하기 위해
냉각수 양을 감지하는 유량계 제공
압력 내 급강하 인지를 위한 압력 센서
장애에 대비한 냉각수 흡입 장치 제공

제품 특성

용접 건 (gun)을 위한 프로세스 연결

프로세스 커넥션	M22 x 1,5

물 공급을 위한 프로세스 연결

프로세스 커넥션	나사로 접속 R 1/2

유량 모니터링

측정범위 [l/min]	0,1...25

어플리케이션

특수성(시스템)

금으로 도금한 접속점

어플리케이션

산업 어플리케이션 / 공장 자동화; 냉각수 제어; 냉각수 추출

설치

어댑터를 통하여 파이프라인에 연결; 호스연결

측정 파라메터

유량; 온도; 압력; 토탈라이져

컨트롤

수동

매체

전도력있는 액상 매체; 물을 기본으로 하는 매체; 글리콜 용액

매체 온도 [°C]

-10...70

정격압력 [bar]

볼륨 팽창 실린더 [ml]

99,75

구성요소

자기 유도형 유량계 센서, SM6000

전자 압력 모니터, PK6524

물 정지 - 밸브

같은 궤도-규정 밸브

역류방지용 밸브

팽창 실린더

5/2 way 밸브

출력

출력 시그널	스위칭 시그널; 아날로그 시그널; 펄스 시그널; IO-Link (설정가능)
출력 기능	normally open / normally closed; (파라메터화 가능)

측정 범위 / 설정 범위

압력감시

측정범위 [bar]	0...10

유량 모니터링

측정범위 [l/min]	0,1...25

온도 모니터링

측정범위 [°C]	-20...80

반응시간

위험시간 (오류시간) [ms]	500

작동 조건

주변온도 [°C]	-10...50
저장온도 [°C]	-25...80
보호등급	IP 67; (센서)

테스트 / 인증서

EMC

DIN EN 61000-6-2
DIN EN 61000-6-3

압력 장비 지침

sound engineering practice; 그룹 2 유체용으로 사용될 수 있습니다.; 요청시 그룹 1 유체

기계적 데이터

무게 [g]	8702,8
마운팅 타입	마운팅판
재질	스텐레스 (1.4404 / 316L); PBT-GF20; PC; 플루오르 탄성고무 (FKM); TPE; PBT; 청동 (2.1096.01)
재질 (침수부품)	스텐레스 (1.4404 / 316L); PEEK; 플루오르 탄성고무 (FKM); NBR; PVDF; PTFE

용접 건 (gun)을 위한 프로세스 연결

프로세스 커넥션	M22 x 1,5

물 공급을 위한 프로세스 연결

프로세스 커넥션	나사로 접속 R 1/2

비고

포장당	1 갯수

전기적 연결

	커넥터: 4 x M12; 접촉점: 금으로 도금함

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — 기술 변경은 통보되지 않습니다. — KO-KR — ZZ0432-01 — 07.10.2021 —
