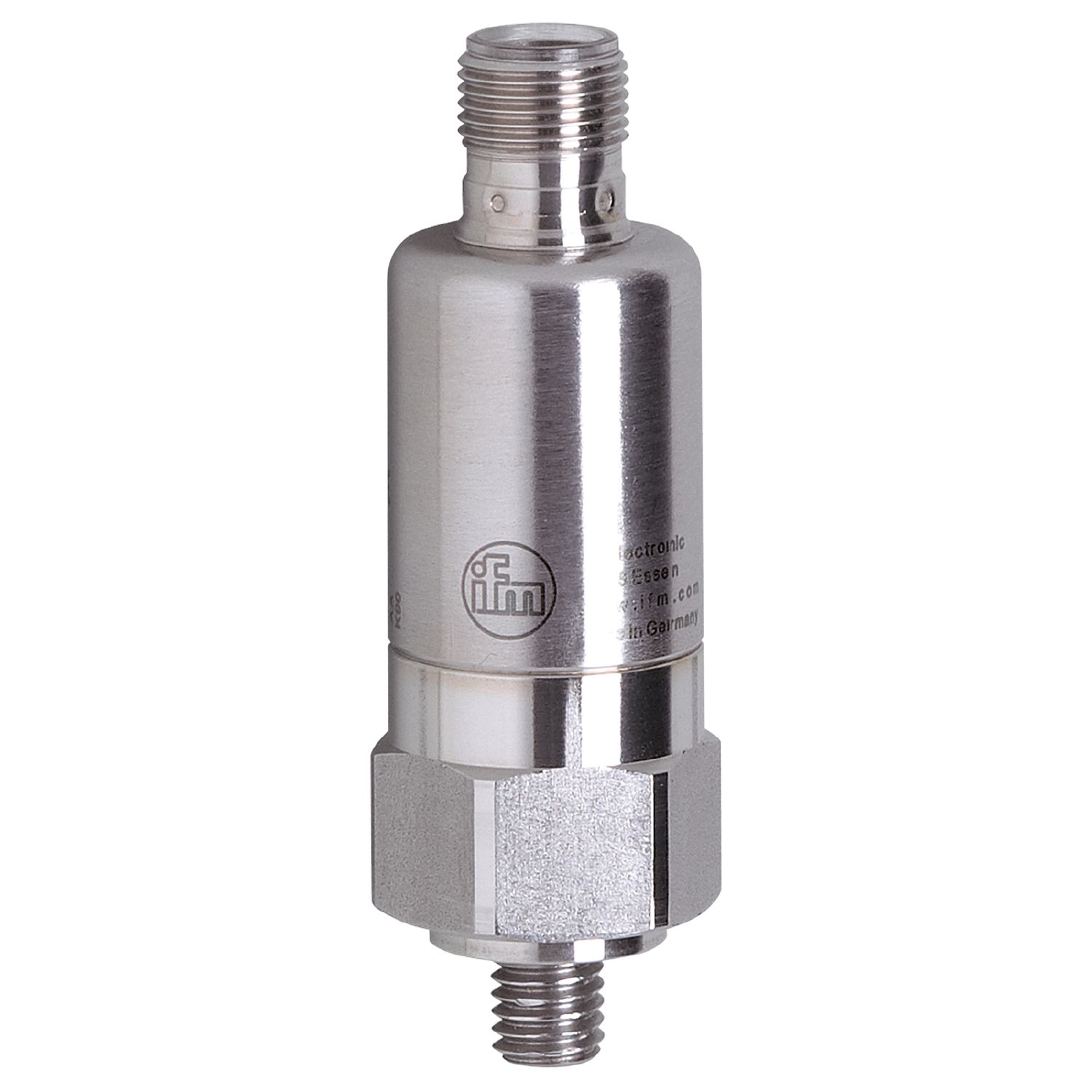

진동 트랜스미터
VTV12A
VIBRATION TRANSMITTER
진동 트랜스미터
VTV12A
VIBRATION TRANSMITTER
- DIN ISO 10816에 따른 전반적인 진동에 대한 안정된 영구 모니터링
- 2선 기술
- 정밀 선형 아날로그 출력
- 광범위한 작동 온도 범위 및 높은 보호 등급
- 위험 영역 내 어플리케이션용
제품 특성
| 진동 측정 영역 [mm/s] | 0...25; (RMS) |
|---|---|
| 주파 영역 [Hz] | 10...1000 |
어플리케이션
| 어플리케이션 | ISO 10816를 준수한 진동 트랜스미터 |
|---|
전기적 데이터
| 동작 전압 [V] | 9,6...32 DC |
|---|---|
| 보호 클래스 | III |
| 센서형태 | 마이크로 전자 기계 시스템 (MEMS) |
입력 / 출력
| 총 입력 및 출력 수 | 1 |
|---|
출력
| 아날로그 전류 출력 [mA] | 4...20 |
|---|---|
| 최대 부하 [Ω] | < (Ub - 9,6 V) x 50; Ub = 24 V: 720 |
측정 범위 / 설정 범위
| 진동 측정 영역 [mm/s] | 0...25; (RMS) |
|---|---|
| 주파 영역 [Hz] | 10...1000 |
| 측정 축 수효 | 1 |
정확성 / 편차
| 측정오류 [최종 값의 %] | < ± 3 |
|---|---|
| 반복성 | < 0,5; (최종 값 %) |
| 선형 편차 | 0,25 % |
작동 조건
| 주변온도 [°C] | -20...60 |
|---|---|
| 보호등급 | IP 67; (폭발 위험영역 외부에서 사용되는 경우: IP 69K) |
테스트 / 인증서
| ATEX 마킹 |
|
||||
|---|---|---|---|---|---|
|
|
|||||
| EMC |
|
||||
| 쇼크 내구성 |
|
||||
| 진동 내구성 |
|
||||
| MTTF [년 (해)] | 868 |
기계적 데이터
| 무게 [g] | 139 |
|---|---|
| 마운팅 타입 | 나사 세트 |
| 재질 | 스텐레스 (1.4404 / 316L) |
| 조임 토크 [Nm] | 8 |
액세서리
| 구성 부품 |
|
|---|
비고
| 포장당 | 1 갯수 |
|---|
전기적 연결
| 커넥터: 1 x M12 |
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — KO-KR — VTV12A — 10.01.2024 —
VTV12A –
VIBRATION TRANSMITTER
- 1
- 나사 세트 1/4"-28 UNF / M8 x 1,25 mm
- 2
- 나사 세트 1/4"-28 UNF
- 조임 토크 8 Nm
전기적 연결
- 1
- L+
- 2
- 4...20 mA
전기적 연결 - 플러그
연결부
- 1
- L+
- 2
- 4...20 mA
