진동센서를 위한 전자평가 단위
VSE953
DIAGNOSTIC ELECTRONICS
진동센서를 위한 전자평가 단위
VSE953
DIAGNOSTIC ELECTRONICS
- 분산화된 사용을 위한 견고한 IP 67 하우징
- 표준 M12 연결을 통해 빠르고 오류 없는 설치 및 개조
- 6개의 시그널 입력은 상태 모니터링을 위해 모든 관련 데이터를 수집합니다.
- 자동화 네트워크 및 IT 네트워크 간의 분리
- 모든 일반적인 가속 센서와 호환됨
제품 특성
| 주파 영역 [Hz] | 0...12000 |
|---|---|
| 통신 인터페이스 | Ethernet |
어플리케이션
| 디자인 | PC 소프트웨어를 통한 파라메터 세팅 VES004 |
|---|
전기적 데이터
| 동작 전압 허용오차 [%] | 20 |
|---|---|
| 동작 전압 [V] | 24 DC |
| 전류소모 [mA] | 200; ((24 V DC)) |
| 보호 클래스 | III |
입력 / 출력
| 총 입력 및 출력 수 | 8; (구성가능) |
|---|---|
| 입력부 및 출력부 수효 | 디지털 입력 수: 1; 아날로그 입력 수: 1; 동적 입력 수: 4; 디지털 출력 수: 2; 아날로그 출력 수: 1 |
입력
| 입력의 전체 번호 | 6 |
|---|---|
| 디지털 입력 수 | 1 |
| 디지털 입력 - 주파수 범위 [Hz] | 0,1...100000 |
| 아날로그 입력 수 | 1; (정적) |
| 아날로그 입력 (전류) [mA] | 0...20 |
| 아날로그 입력 해상도 | 12 |
| 동적 입력 수 | 4 |
| 동적 입력 - 신호 | 0...20 mA |
| 동적 입력- 해상도 [bit] | 16 |
| 동적 입력 - 주파수 영역 [Hz] | 0...12000 |
| 동적 입력 - 샘플링 레이트 [kSamples] | 100 |
출력
| 출력의 전체 수 | 2 |
|---|---|
| 출력 시그널 | 스위칭 시그널; 아날로그 시그널 |
| 전기적 디자인 | PNP |
| 디지털 출력 수 | 2; (구성가능) |
| 출력 기능 | normally open / normally closed; (파라메터화 가능) |
| 최대 전압강하 스위칭 출력 DC [V] | 2 |
| 스위칭 출력 DC의 영구적 전류 등급 [mA] | 100 |
| 아날로그 출력 수 | 1; (구성가능) |
| 아날로그 전류 출력 [mA] | 0...22 |
| 최대 부하 [Ω] | 500 |
| 쇼트방지 | yes |
| 쇼트방지 타입 | 펄스 |
| 과부하 방지 | yes |
측정 범위 / 설정 범위
| 주파 영역 [Hz] | 0...12000 |
|---|
인터페이스
| 통신 인터페이스 | Ethernet |
|---|---|
| 커넥터 타입 | M12 |
| 기록문(프로토콜) | Modbus TCP |
작동 조건
| 주변온도 [°C] | 0...60 |
|---|---|
| 저장온도 [°C] | 0...60 |
| 보호등급 | IP 67 |
테스트 / 인증서
| EMC |
|
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| UL 인증서 |
|

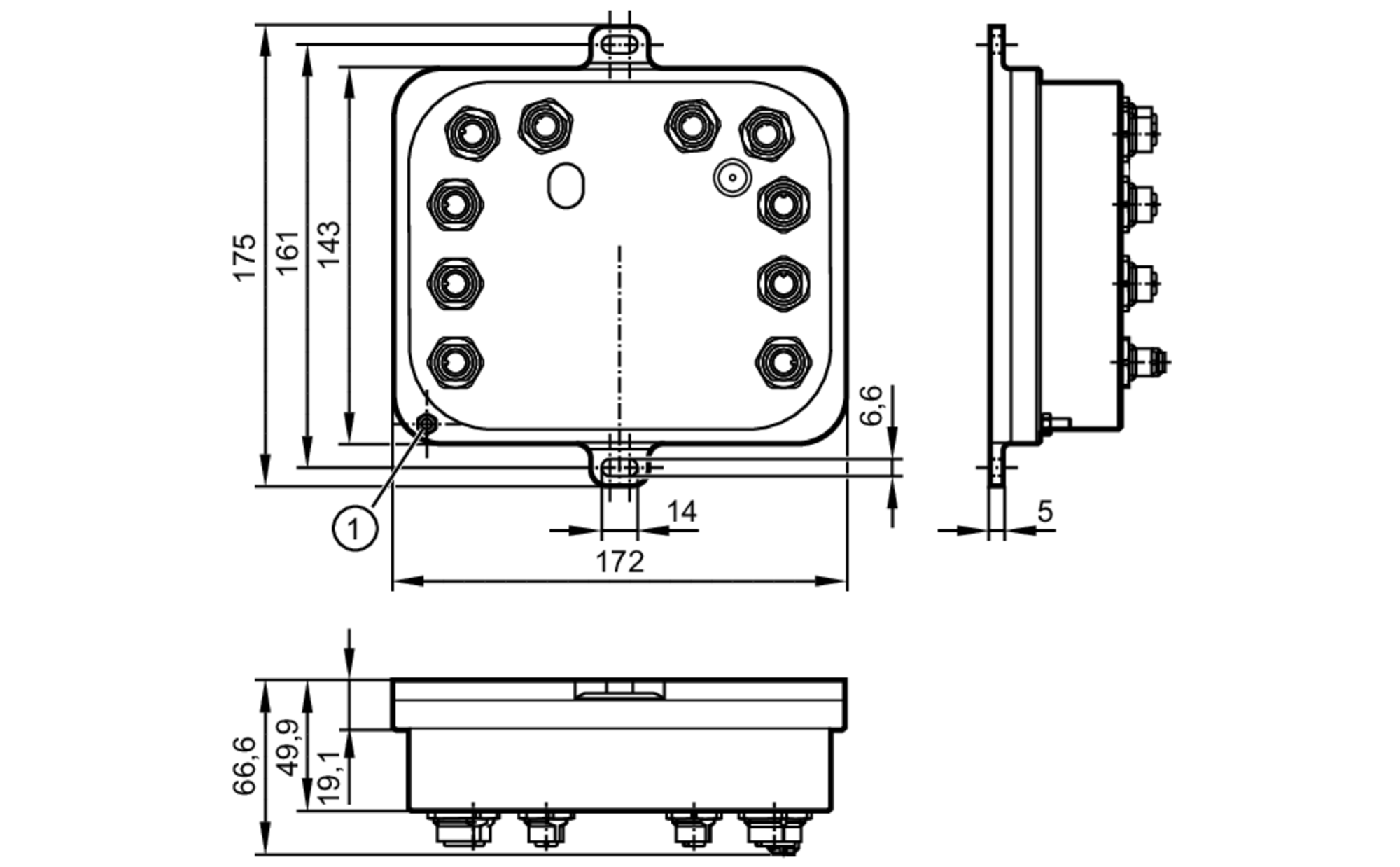

기계적 데이터
| 무게 [g] | 1369,5 |
|---|---|
| 하우징 | 알루미늄 |
| 마운팅 타입 | 후면조립 |
| 크기 [mm] | 175 x 172 x 66,6 |
| 재질 | EN AW-5083: 흑색 알루마이트 도금함 |
모듈 및 디스플레이용 부속품
| 실제 시간을 재는 시계 | yes |
|---|
액세서리
| 액세서리 (옵션) |
|
|---|
비고
| 포장당 | 1 갯수 |
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — 기술 변경은 통보되지 않습니다. — KO-KR — VSE953-00 — 09.02.2021 —
VSE953 –
DIAGNOSTIC ELECTRONICS
- 1
- GND
전기적 연결
연결부
전기적 연결 - Sensor 1...4
- 1 L+
- 2 Signal
- 3 GND
- 4 Test
커넥터: 4 x M12; 코딩: A
전기적 연결 - Config / IE1 / IE2
- 1 TxD+
- 2 RxD+
- 3 TxD-
- 4 RxD-
커넥터: 3 x M12; 코딩: D
전기적 연결 - IN 1
- 1 24 V DC
- 2 -
- 3 GND
- 4 IN 1 (펄스)
커넥터: 1 x M12; 코딩: A; 최대 케이블 길이: 30 m
전기적 연결 - IN 2
- 1 24 V DC
- 2 IN 2 (4..20mA)
- 3 GND
- 4 -
커넥터: 1 x M12; 코딩: A; 최대 케이블 길이: 30 m
전기적 연결 - OU / Supply
- 1 24 V DC
- 2 아날로그 / 디지털
- 3 GND
- 4 OU2: switch
