디스플레이를 보유한 Vortex 유량계

SV5504

SVK12XXX50KG/US-100

디스플레이를 보유한 Vortex 유량계

SV5504

SVK12XXX50KG/US-100

  • 유량 및 매체 온도의 안정적인 감지
  • 정밀 선형 아날로그 출력
  • 최적의 배열을 위해 디스플레이를 회전할 수 있음
  • 적색/녹색 색상 변경이 되는 선명하게 읽히는 색상 디스플레이
  • 용수, 이온이 제거된 용수 및 냉각수에 적합함
  • ce
  • ukca
  • cpa
  • cul
제품 특성
입력부 및 출력부 수효 아날로그 출력 수: 2
측정범위
2...40 l/min 0,12...2,4 m³/h
프로세스 커넥션 나사로 접속 Rc 1/2 나사 내면홈 DN10
어플리케이션
특수성(시스템) 금으로 도금한 접속점
어플리케이션 산업용 어플리케이션
매체 물; 글리콜 용액; 냉각제
매체 온도 [°C] -10...90
정격압력 [bar] 12
정격압력 [MPa] 1,2
정격압력에 주의
40 °C까지
전기적 데이터
동작 전압 [V] 18...30 DC
전류소모 [mA] < 30
최소 절연 내구성 [MΩ] 100; (500 V DC)
보호 클래스 III
양극성 전환 방지 yes
Power-on 지연시간 [s] < 3
입력 / 출력
입력부 및 출력부 수효 아날로그 출력 수: 2
출력
출력의 전체 수 2
출력 시그널 아날로그 시그널
아날로그 출력 수 2
아날로그 전류 출력 [mA] 4...20
최대 부하 [Ω] 500
쇼트방지 yes
과부하 방지 yes
측정 범위 / 설정 범위
측정범위
2...40 l/min 0,12...2,4 m³/h
표시영역
0...48 l/min 0...2,88 m³/h
해상도
0,2 l/min 0,01 m³/h
아날로그 시작 포인트 ASP
0...32 l/min 0...1,92 m³/h
아날로그 최종 포인트 AEP
8...40 l/min 0,48...2,4 m³/h
보폭
0,2 l/min 0,01 m³/h
측정 동력 1:20
온도 모니터링
측정범위 [°C] -10...90
표시영역 [°C] -30...110
해상도 [°C] 0,5
아날로그 시작포인트 [°C] -10...70
아날로그 끝포인트 [°C] 10...90
증분 [°C] 0,5
정확성 / 편차
유량 모니터링
정확성 (측정영역 내에서) ± 2 % MEW; (물)
반복성 ± 0,5 % MEW
온도 모니터링
정확성 [K] ± 1
반응시간
유량 모니터링
반응시간 [s] 1; (dAP = 0)
댐핑 프로세스 값 dAP [s] 0...5
온도 모니터링
응답 동력 T05 / T09 [s] T09 = 6
스프트웨어 / 프로그래밍
파라메터 셋팅 옵션 아날로그 출력 dAA를 위한 댐핑; 디스플레이 유닛
작동 조건
주변온도 [°C] 0...60
주변온도에 대한 참고사항
매체 온도 < 80 °C
매체 온도 < 90 °C: 0...50 °C
저장온도 [°C] -20...80
보호등급 IP 65; IP 67
테스트 / 인증서
EMC
DIN EN 61000-6-2
DIN EN 61000-6-3
CPA 인증서
모델 번호 001VO
정확도 등급 -
최대 허용가능 에러 ± 2 % FS
Q (min) 0,15 m³/h
Q (t) 0,48 m³/h
Q (max) 2,4 m³/h
쇼크 내구성
DIN EN 60068-2-27 5 g (11 ms)
진동 내구성
DIN EN 60068-2-6 물 포함 / 10...50 Hz 1 mm
물 포함 / 50...2000 Hz 2 g
MTTF [년 (해)] 342
UL 인증서
UL 인증서 번호 I002
압력 장비 지침 sound engineering practice; 그룹 2 유체용으로 사용될 수 있습니다.; 요청시 그룹 1 유체
기계적 데이터
무게 [g] 440,5
재질 스텐레스 (1.4404 / 316L); PC; PBT/PC-GF30; PPS; TPE-U
재질 (침수부품) 스텐레스 (1.4404 / 316L); ETFE; PA 6T; PPS; 플루오르 탄성고무 (FKM)
조임 토크 [Nm] 30
프로세스 커넥션 나사로 접속 Rc 1/2 나사 내면홈 DN10
비고
비고
MW = 측정값
MEW = 측정영역의 최종값
포장당 1 갯수
전기적 연결
연결부 커넥터: 1 x M12; 코딩: A; 접촉점: 금으로 도금함
다이어그램 및 그래프
기압손실
dP 기압손실
Q 관류량

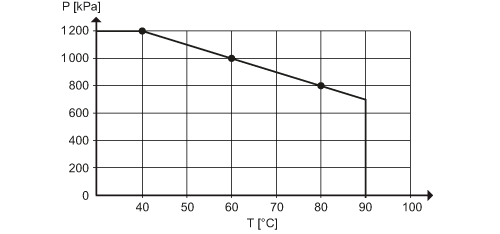

압력 내구성[bar)
