초음파 유량계 센서

SU9021

SUR54XXBFRKG/US

초음파 유량계 센서

SU9021

SUR54XXBFRKG/US

초순수와 용수의 정확한 유량 측정
스텐레스로 제작된 견고하고 구성요소가 없는 측정 파이프는 높은 매체 저항과 영구적인 침투 내구성을 제공
매우 정확한 인라인 측정 프로세스는 벽 두께와 파이프 재질의 변동이 미치는 영향을 제거합니다.
작동 상태 LED는 센서 상태를 신호하고, 프로세스 품질에 대한 결론을 내릴 수 있습니다.

제품 특성

프로세스 커넥션	G 1 1/4 DN32 외부 스레드

어플리케이션

특수성(시스템)

금으로 도금한 접속점

매체

초 순수 (ultra-pure water); 물; 물을 기본으로 하는 매체

매개체에 대한 주의사항

물을 기본으로 하는 매체: 첨가제가 10 % 이상인 매체의 경우, 반복성 값만 사용가능 합니다.

매체 온도

-20...100 °C

-4...212 °F

최소 버스트 압력

150 bar

15 MPa

정격압력

100 bar

10 Mpa

진공 내구성 [mbar]

-1000

전기적 데이터

동작 전압 [V]	18...32 DC; (SELV/PELV에 대하여)
전류소모 [mA]	< 75
보호 클래스	III
양극성 전환 방지	yes
Power-on 지연시간 [s]	5
측정원칙	초음파

입력

입력	카운터 리셋

출력

출력의 전체 수	2
출력 시그널	스위칭 시그널; 펄스 시그널; 아날로그 시그널; IO-Link; 주파수 신호; 진단 시그널; 토탈라이져 스위칭 시그널
전기적 디자인	PNP/NPN
출력 기능	normally open / normally closed; (파라메터화 가능)
최대 전압강하 스위칭 출력 DC [V]	2
스위칭 출력 DC의 영구적 전류 등급 [mA]	100
스위칭 주파수 DC [Hz]	0...10000
아날로그 전류 출력 [mA]	4...20
최대 부하 [Ω]	500
임펄스 출력	유량계-계량기(meter)
쇼트방지	yes
쇼트방지 타입	펄스
과부하 방지	yes

측정 범위 / 설정 범위

측정범위

1...275 l/min

0,06...16,5 m³/h

16...4359 gph

0,26...72,64 gpm

표시영역

-330...330 l/min

-19,8...19,8 m³/h

-5231...5231 gph

-87,18...87,18 gpm

해상도

0,1 l/min

0,001 m³/h

1 gph

0,01 gpm

세트 포인트 SP

2,5...275 l/min

0,151...16,5 m³/h

40...4359 gph

0,66...72,65 gpm

리셋 포인트 rP

1,1...273,6 l/min

0,065...16,414 m³/h

17...4336 gph

0,29...72,27 gpm

아날로그 시작 포인트 ASP

-275...220 l/min

-16,5...13,2 m³/h

-4359...3487 gph

-72,65...58,12 gpm

아날로그 최종 포인트 AEP

-220...275 l/min

-13,2...16,5 m³/h

-3487...4359 gph

-58,12...72,65 gpm

저유량 차단 LFC

1...13,8 l/min

0,06...0,825 m³/h

16...218 gph

0,26...3,63 gpm

최종 포인트 주파수, FEP

55,2...275 l/min

3,31...16,5 m³/h

874...4359 gph

14,75...72,65 gpm

최종 포인트 FRP에서의 주파수 [Hz]

1...10000

용적유량 모니터링

임펄스 길이 [s]	0,002...2
전기충격(임펄스) 값	0,02...99990000 l; 0,026...26414563,515 gal

온도 모니터링

측정범위

-20...100 °C

-4...212 °F

표시영역

-44...124 °C

-47,2...255,2 °F

해상도

0,1 °C

0,1 °F

세트 포인트 SP

-19,6...100 °C

-3,2...212 °F

리셋 포인트 rP

-20...99,6 °C

-4...211,2 °F

아날로그 시작포인트

-20...76 °C

-4...168,8 °F

아날로그 끝포인트

4...100 °C

39,2...212 °F

주파수 시작 포인트, FSP

-20...76 °C

4...168,8 °F

최종 포인트 주파수, FEP

4...100 °C

39,2...212 °F

최종 포인트 FRP에서의 주파수 [Hz]

1...10000

정확성 / 편차

유량 모니터링

정확성 (측정영역 내에서)	± (1,0 % MW + 0,5 % MEW)
반복성	± 0,2 % MEW

온도 모니터링

정확성 [K]	± 2,5 (Q > 5 % MEW)
온도계수 [간격의 % / 10K]	0,2

반응시간

유량 모니터링

반응시간 [s]	< 0,25; (dAP = 0, T09)
댐핑 프로세스 값 dAP [s]	0...5

온도 모니터링

응답 동력 T05 / T09 [s]	5,7 / 86

스프트웨어 / 프로그래밍

진단 기능	유량 감지 방향; 시그널 품질

인터페이스

통신 인터페이스

IO-Link

전송 타입

COM2 (38,4 kBaud)

IO 링크 수정

1.1.3

SDCI 표준

IEC 61131-9: 2013-07

프로파일

Identification and Diagnosis (0x4000)

필수 마스터 포트 타입

프로세스 데이터 아날로그

프로세스 데이터 바이너리

최소 프로세스 주기시간 [ms]

9,6

IO-Link 프로세스 데이터 (주기적)

동작원리	bit 길이
토탈라이져	32
유량 모니터링	32
온도 모니터링	32
상태	4
출력 1	1
출력 2	1

DevideIDs 지원됨

작동 방식	DeviceID
미리 조정한 값	1463

작동 조건

주변온도 [°C]	-20...60
저장온도 [°C]	-25...80
보호등급	IP 67

테스트 / 인증서

EMC

DIN 61326-1:2021

쇼크 내구성

DIN IEC 68-2-27

20 g (11ms)

진동 내구성

DIN IEC 68-2-6

5 g (10...2000Hz)

MTTF [년 (해)]

160

압력 장비 지침

그룹 2 유체용으로 사용될 수 있습니다.; 요청시 그룹 1 유체

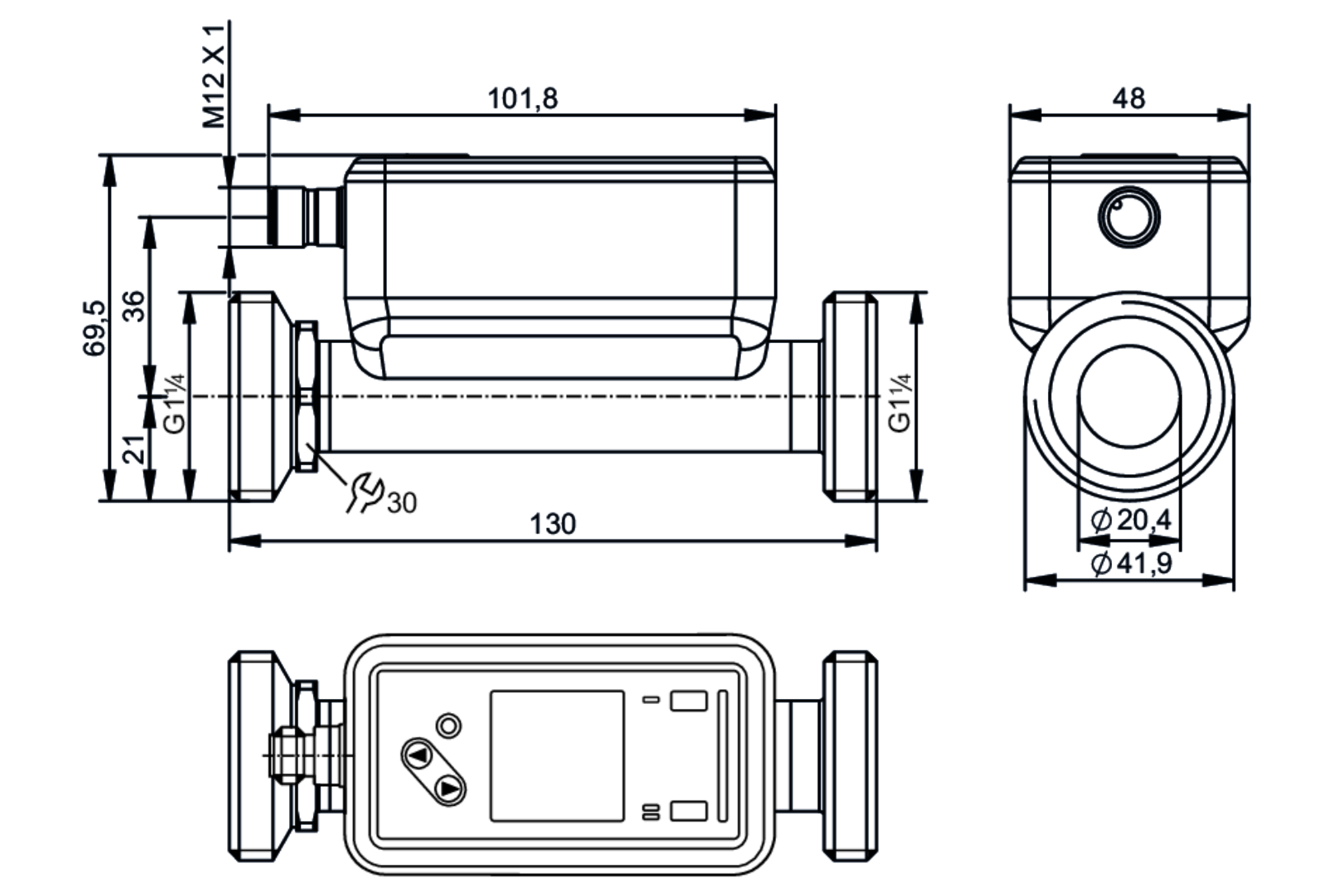

기계적 데이터

무게 [g]	620,4
마운팅 타입	인렛 (inlet) 파이프 길이 5xDN; 아웃렛 (outlet) 파이프 길이 1xDN
재질	하우징: 스텐레스 (1.4404 / 316L); 디스플레이: PFA; 씰링 디스플레이: 플루오르 탄성고무 (FKM); 커넥터: POKAN
재질 (침수부품)	파이프 섹션: 스텐레스 (1.4404 / 316L); 프로세스 접속 씰링: Centellen 틈막이 (패킹)
프로세스 커넥션	G 1 1/4 DN32 외부 스레드
침수부품의 표면 특성 Ra / Rz	1,25 µm

디스플레이 / 작동 요소

디스플레이

	컬러 디스플레이 1,44", 128 x 128 화소(화면 구성단위)
스위치 기능	2 x LED, 황색
진단	1 x LED, 세가지 색상

액세서리

구성 부품

틈막이 (패킹) 2, Centellen

패키지 삽입

비고

MW = 측정값

MEW = 측정영역의 최종값

펄스 및 토털라이저 신호는 두 출력 중 하나에만 사용할 수 있습니다.

정확도 표시는 전체 어플리케이션 영역에 적용됩니다.

포장당

1 갯수

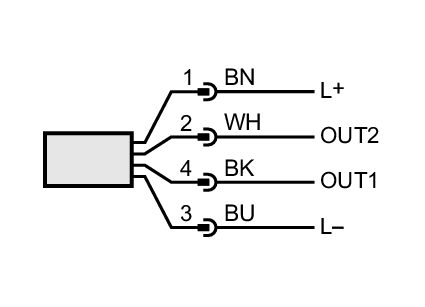

전기적 연결

연결부	커넥터: 1 x M12; 코딩: A; 접촉점: 금으로 도금함

다이어그램 및 그래프

압력손실에 대한 주의사항

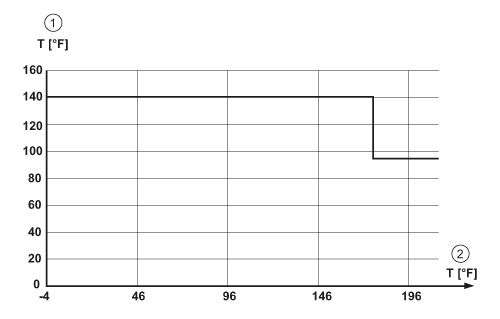

주변 온도 감소

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — 기술 변경은 통보되지 않습니다. — KO-KR — SU9021-00 — 14.04.2023 —
