| 제품 특성 |
| 입력부 및 출력부 수효 |
디지털 출력 수: 2 |
| 측정범위 |
| 0...50 l/min |
0...13,2 gpm |
|
| 프로세스 커넥션 |
나사로 접속 G 3/4 평평하게 밀폐됨 |
| 어플리케이션 |
| 특수성(시스템) |
금으로 도금한 접속점 |
| 어플리케이션 |
산업용 어플리케이션 |
| 설치 |
어댑터를 통하여 파이프라인에 연결 |
| 매체 |
물; 글리콜 용액; 냉각제; 오일 |
| 매개체에 대한 주의사항 |
| 점도를 가진 저점도 오일: 7...40 mm²/s (40 °C) |
| 점도를 가진 고점도 오일: 30...68 mm²/s (40 °C) |
|
| 매체 온도 [°C] |
-10...80 |
| 정격압력 [bar] |
16 |
| 전기적 데이터 |
| 동작 전압 [V] |
19...30 DC; (EN 50178 SELV/PELV에 따른 ) |
| 전류소모 [mA] |
100 |
| 최소 절연 내구성 [MΩ] |
100; (500 V DC) |
| 보호 클래스 |
III |
| 양극성 전환 방지 |
yes |
| Power-on 지연시간 [s] |
10 |
| 입력 / 출력 |
| 입력부 및 출력부 수효 |
디지털 출력 수: 2 |
| 출력 |
| 출력의 전체 수 |
2 |
| 출력 시그널 |
스위칭 시그널 |
| 전기적 디자인 |
PNP |
| 디지털 출력 수 |
2 |
| 출력 기능 |
normally open / normally closed; (파라메터화 가능) |
| 최대 전압강하 스위칭 출력 DC [V] |
2 |
| 스위칭 출력 DC의 영구적 전류 등급 [mA] |
250; (출력당) |
| 쇼트방지 |
yes |
| 쇼트방지 타입 |
펄스 |
| 과부하 방지 |
yes |
| 측정 범위 / 설정 범위 |
| 측정범위 |
| 0...50 l/min |
0...13,2 gpm |
|
| 표시영역 |
| 0...60 l/min |
0...15,9 gpm |
|
| 해상도 |
|
| 세트 포인트 SP |
| 0,1...50 l/min |
0,04...13,22 gpm |
|
| 리셋 포인트 rP |
| 0...49,9 l/min |
0...13,18 gpm |
|
| 최대 유량 속도 [l/min] |
60 |
| 보폭 |
|
| 온도 모니터링 |
| 측정범위 [°C] |
-10...80 |
| 해상도 [°C] |
0,2 |
| 세트 포인트 SP [°C] |
-9,8...80 |
| 리셋 포인트 rP [°C] |
-10...79,8 |
| 증분 [°C] |
0,2 |
| 정확성 / 편차 |
| 유량 모니터링 |
| 정확성 (측정영역 내에서) |
< ± (3 % MW + 0,2 % MEW) / < ± (5 % MW + 0,5 % MEW); (물; 글리콜: 35%; 오일: 40 °C에서 점도 68 mm²/s) |
| 반복성 |
0,1 l/min (0,025 gpm) |
| 온도 모니터링 |
| 정확성 [K] |
0,2 |
| 반응시간 |
| 유량 모니터링 |
| 반응시간 [s] |
0,25; (dAP = 0) |
| 지연시간 프로그래밍 가능 dS, dr [s] |
0...50 |
| 스위칭 출력 dAP를 위한 댐핑 [s] |
0...1 |
| 온도 모니터링 |
| 응답 동력 T05 / T09 [s] |
T09 = 70 (Q > 5 l/min); (물) |
| 스프트웨어 / 프로그래밍 |
| 파라메터 셋팅 옵션 |
유량 모니터링; 온도 모니터링 |
| 작동 조건 |
| 주변온도 [°C] |
-10...60 |
| 저장온도 [°C] |
-25...80 |
| 보호등급 |
IP 67 |
| 테스트 / 인증서 |
| EMC |
| EN 61000-4-2 ESD |
4 kV CD / 8 kV AD |
| EN 61000-4-3 HF 방사함 |
10 V/m |
| EN 61000-4-4 Burst |
2 kV |
| EN 61000-4-5 Surge |
0,5 kV |
| EN 61000-4-6 HF 전도됨 |
10 V |
|
| 쇼크 내구성 |
| DIN IEC 68-2-27 |
20 g (11 ms) |
|
| 진동 내구성 |
| DIN IEC 68-2-6 |
5 g (10...2000 Hz) |
|
| MTTF [년 (해)] |
246 |
| 압력 장비 지침 |
sound engineering practice; 그룹 2 유체용으로 사용될 수 있습니다.; 요청시 그룹 1 유체 |
| 기계적 데이터 |
| 무게 [g] |
1535,5 |
| 재질 |
하우징: 알루미늄-마그네슘 규소 합금(AlMgSi)0,5 알루마이트로 도금함; 씰링: 플루오르 탄성고무 (FKM); 커넥터 하우징: 황동 Optalloy 도금; PA 6.6; 비닐 커버: PA |
| 재질 (침수부품) |
스텐레스 (1.4404 / 316L); 플루오르 탄성고무 (FKM); PES; Centellen 200 |
| 프로세스 커넥션 |
나사로 접속 G 3/4 평평하게 밀폐됨 |
| 디스플레이 / 작동 요소 |
| 디스플레이 |
| 디스플레이 유닛 |
4 x LED, 녹색 (l/min, m³/h, gal/min, gal/h) |
| 디스플레이 유닛 |
2 x LED, 황색 (°C / °F) |
| 스위칭 상태 |
2 x LED, 황색 |
| 측정값 |
알파벳 번호 디스플레이;, 4 자릿수 |
| 프로그래밍 |
알파벳 번호 디스플레이;, 4 자릿수 |
|
| 디스플레이 유닛 |
l/min; m³/h; gpm; gph; °C; °F |
| 액세서리 |
| 액세서리 (공급됨) |
|
| 액세서리 (옵션) |
|
| 파이프용 어댑터: 1 x R1/2, 스텐레스, E40178 |
| 파이프용 어댑터: 1 x 1/2 NPT, 스텐레스, E40191 |
| 파이프용 어댑터: 1 x R1/2, 황동, E40151 |
| 파이프용 어댑터: 1 x 1/2 NPT, 황동, E40154 |
|
| 비고 |
| 비고 |
| MW = 측정값 |
| MEW = 측정영역의 최종값 |
| 패킹: 단지 같이 배달되어진 Centellen 패킹 |
|
| 포장당 |
1 갯수 |
| 전기적 연결 |
| 연결부 |
커넥터: 1 x M12; 성형체: 황동, Optalloy 도금; 접촉점: 금으로 도금함 |
| 다이어그램 및 그래프 |

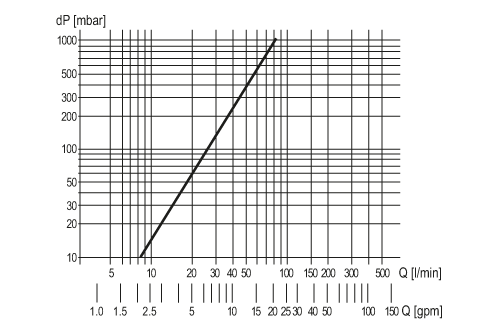

| 기압손실 |
|
