자기 유도형 유량계 센서

SM8404

SMK11GGX50KG/US-100

자기 유도형 유량계 센서

SM8404

SMK11GGX50KG/US-100

  • 유량, 소비 및 매체 온도의 정밀한 측정
  • 높은 정확도, 반복성 및 측정 동력
  • 2개의 정확한 아날로그 출력 제공
  • 가시성이 우수한 4자리 LED 디스플레이
  • ce
  • ukca
  • cpa
  • cul
  • ec19352004
제품 특성
입력부 및 출력부 수효 아날로그 출력 수: 2
측정범위
0,2...100 l/min 0,1...26,4 gpm
프로세스 커넥션 나사로 접속 Rc 1 나사 내면홈 DN25
어플리케이션
특수성(시스템) 금으로 도금한 접속점
어플리케이션 산업용 어플리케이션
매체 전도력있는 액상 매체; 물; 물을 기본으로 하는 매체
매개체에 대한 주의사항
전도성: ≥ 20 µS/cm
점도: < 70 mm²/s (40 °C)
매체 온도 [°C] -10...70
정격압력 [bar] 16
정격압력 [MPa] 1,6
전기적 데이터
동작 전압 [V] 20...30 DC; (SELV/PELV에 대하여)
전류소모 [mA] 120; (24 V)
보호 클래스 III
양극성 전환 방지 yes
Power-on 지연시간 [s] 5
입력 / 출력
입력부 및 출력부 수효 아날로그 출력 수: 2
출력
출력의 전체 수 2
출력 시그널 아날로그 시그널
아날로그 출력 수 2
아날로그 전류 출력 [mA] 4...20; (확장가능)
최대 부하 [Ω] 500
과부하 방지 yes
측정 범위 / 설정 범위
측정범위
0,2...100 l/min 0,1...26,4 gpm
표시영역
-120...120 l/min -31,7...31,7 gpm
해상도
0,1 l/min 0,05 gpm
아날로그 시작 포인트 ASP
0...80 l/min 0...21,1 gpm
아날로그 최종 포인트 AEP
20...100 l/min 5,3...26,4 gpm
보폭
0,1 l/min 0,05 gpm
온도 모니터링
측정범위 [°C] -20...80
해상도 [°C] 0,2
아날로그 시작포인트 [°C] -20...60
아날로그 끝포인트 [°C] 0...80
증분 [°C] 0,2
정확성 / 편차
유량 모니터링
정확성 (측정영역 내에서) ± (2 % MW + 0,5 % MEW)
반복성 ± 0,2 % MEW
온도 모니터링
정확성 [K] ± 2,5 (Q > 1 l/min)
반응시간
유량 모니터링
반응시간 [s] 0,15; (dAP = 0, T19)
댐핑 프로세스 값 dAP [s] 0...3
온도 모니터링
응답 동력 T05 / T09 [s] T09 = 20 (Q > 1 l/min)
작동 조건
주변온도 [°C] -10...60
저장온도 [°C] -25...80
보호등급 IP 67
테스트 / 인증서
EMC
DIN EN 60947-5-9 500 V 내구성 전압 (V DC)
CPA 인증서
모델 번호 009MI
정확도 등급 -
최대 허용가능 에러 ± 2,5 % FS
Q (min) 0,01 m³/h
Q (t) -
Q (max) 6 m³/h
쇼크 내구성
DIN IEC 68-2-27 20 g (11 ms)
진동 내구성
DIN IEC 68-2-6 5 g (10...2000 Hz)
MTTF [년 (해)] 175
UL 인증서
UL 인증서 번호 I011
압력 장비 지침 sound engineering practice; 그룹 2 유체용으로 사용될 수 있습니다.; 요청시 그룹 1 유체
기계적 데이터
무게 [g] 645
재질 스텐레스 (1.4404 / 316L); PBT-GF20; PC; 플루오르 탄성고무 (FKM); TPE
재질 (침수부품) 스텐레스 (1.4404 / 316L); PEEK; 플루오르 탄성고무 (FKM)
프로세스 커넥션 나사로 접속 Rc 1 나사 내면홈 DN25
디스플레이 / 작동 요소
디스플레이
디스플레이 유닛 6 x LED, 녹색 (l/min, m³/h, gpm, gph, °C, °F)
측정값 알파벳 번호 디스플레이;, 4 자릿수
프로그래밍 알파벳 번호 디스플레이;, 4 자릿수
비고
비고
MW = 측정값
MEW = 측정영역의 최종값
포장당 1 갯수
전기적 연결
연결부 커넥터: 1 x M12; 코딩: A; 접촉점: 금으로 도금함
다이어그램 및 그래프

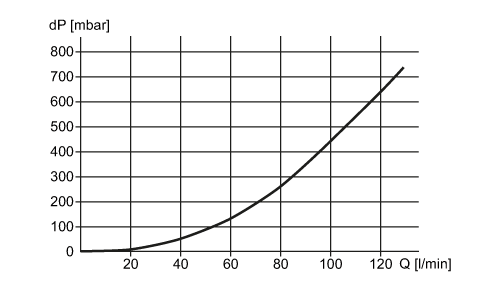

기압손실
dP 기압손실
Q 관류량
