자기 유도형 유량계 센서

SMR21XGXFRKG/US

SM0510

{{'OPTIONAL_INFO' | productAvailability | error}}

고객님.
죄송합니다. 이 데이터시트는 요청한 언어로 제공되지 않습니다. 다른 질문 사항이 있으시면 이메일로 문의해 주시기 바랍니다.

감사합니다.
ifm 팀

  • 유량, 소비 및 매체 온도의 정밀한 측정
  • 높은 정확도, 반복성 및 측정 동력
  • 용수 냉각 회로에 사용하기 위해
  • 스위칭 출력, 아날로그 출력 및 펄스 출력 제공
  • 가시성이 우수한 4자리 LED 디스플레이
  • ce
  • eac
  • cul
  • iolink
다운로드
Technische Details
어플리케이션
어플리케이션 총액의 기능; 빈 파이프 검출; 산업용 어플리케이션
설치 어댑터를 통하여 파이프라인에 연결
매체 전도력있는 액상 매체; 물; 물을 기본으로 하는 매체
매개체에 대한 주의사항
전도성: ≥ 20 µS/cm
점도: < 70 mm²/s (40 °C)
매체 온도 [°C] -10...70
정격압력 [bar] 16
전기적 데이터
동작 전압 [V] 18...32 DC; (EN 50178 SELV/PELV에 따른 )
전류소모 [mA] < 150
보호 클래스 III
양극성 전환 방지 yes
Power-on 지연시간 [s] 5
입력 / 출력
입력부 및 출력부 수효 디지털 출력 수: 2; 아날로그 출력 수: 1
입력
입력 카운터 리셋
출력
출력의 전체 수 2
출력 시그널 스위칭 시그널; 아날로그 시그널; 펄스 시그널; 주파수 신호; IO-Link; (구성가능)
전기적 디자인 PNP/NPN
디지털 출력 수 2
출력 기능 normally open / normally closed; (파라메터화 가능)
최대 전압강하 스위칭 출력 DC [V] 2
스위칭 출력 DC의 영구적 전류 등급 [mA] 250; (출력당)
아날로그 출력 수 1
아날로그 전류 출력 [mA] 4...20; (확장가능)
최대 부하 [Ω] 500
아날로그 전압 출력 [V] 0...10; (확장가능)
최소 부하 내구성 [Ω] 2000
임펄스 출력 유량계-계량기(meter)
쇼트방지 yes
쇼트방지 타입 펄스
과부하 방지 yes
출력 주파수 [Hz] 0,1...10000
측정 범위 / 설정 범위
측정범위
5...900 l/min 0,3...54 m³/h
표시영역
-920...920 l/min -55,2...55,2 m³/h
해상도
1 l/min 0,05 m³/h
세트 포인트 SP
10...900 l/min 0,55...54 m³/h
리셋 포인트 rP
5...896 l/min 0,3...53,75 m³/h
아날로그 시작 포인트 ASP
0...720 l/min 0...43,2 m³/h
아날로그 최종 포인트 AEP
180...900 l/min 10,8...54 m³/h
저유량 차단 LFC
< 15 l/min < 0,9 m³/h
보폭
1 l/min 0,05 m³/h
측정 동력 1:180
용적유량 모니터링
전기충격(임펄스) 값 0,1 l...600 x 10³ m³
증분 0,1 l
임펄스 길이 [s] 0,003...2
온도 모니터링
측정범위 [°C] -20...80
표시영역 [°C] -40...100
해상도 [°C] 0,2
세트 포인트 SP [°C] -19,2...80
리셋 포인트 rP [°C] -19,6...79,6
아날로그 시작포인트 [°C] -20...60
아날로그 끝포인트 [°C] 0...80
증분 [°C] 0,2
정확성 / 편차
유량 모니터링
정확성 (측정영역 내에서) ± (0,8 % MW + 0,5 % MEW); (Q > 15 l/min; 매체 및 작동 온도: 22 °C ± 4 K)
반복성 ± 0,2% MEW
온도 모니터링
온도 이탈 ± 0,0333 °C / K
정확성 [K] ± 1 (bei 25 °C, Q > 15 l/min)
반응시간
유량 모니터링
반응시간 [s] 0,35; (dAP = 0)
지연시간 프로그래밍 가능 dS, dr [s] 0...50
스위칭 출력 dAP를 위한 댐핑 [s] 0...5
온도 모니터링
응답 동력 T05 / T09 [s] T09 = 3 (Q > 15 l/min)
스프트웨어 / 프로그래밍
파라메터 셋팅 옵션 유량 모니터링; 수량 미터; 미리 예정된 수량; 온도 모니터링; 히스테리시스 / 윈도; normally open / normally closed; 스위칭 로직; 전류/전압/주파수/펄스 출력; Start-up 지연시간; 디스플레이가 비활성화 될 수있습니다.; 디스플레이 유닛; 빈 파이프 검출
인터페이스
통신 인터페이스 IO-Link
전송 타입 COM2 (38,4 kBaud)
IO 링크 수정 1.1
SDCI 표준 IEC 61131-9 CDV
IO Link 디바이스 ID 509 d / 00 01 FD h
프로파일 Smart Sensor: Process Data Variable; Device Identification
SIO 모드 yes
필수 마스터 포트 타입 A
프로세스 데이터 아날로그 3
프로세스 데이터 바이너리 2
최소 프로세스 주기시간 [ms] 5
작동 조건
주변온도 [°C] -10...60
저장온도 [°C] -25...80
보호등급 IP 65; IP 67
테스트 / 인증서
EMC
DIN EN 61000-4-2 ESD 4 kV CD / 8 kV AD
DIN EN 61000-4-3 HF 방사함 10 V/m
DIN EN 61000-4-4 Burst 2 kV
DIN EN 61000-4-5 Surge 1 kV
DIN EN 61000-4-6 HF 전도됨 10 V
쇼크 내구성
DIN EN 60068-2-27 20 g (11 ms)
진동 내구성
DIN EN 60068-2-6 5 g (10...2000 Hz)
MTTF [년 (해)] 77,9
압력 장비 지침 sound engineering practice; 그룹 2 유체용으로 사용될 수 있습니다.; 요청시 그룹 1 유체
기계적 데이터
무게 [g] 3212
재질 스텐레스 (1.4404 / 316L); 스텐레스 (1.4571/316Ti ); PC; 플루오르 탄성고무 (FKM); PBT-GF20; TPE-U
재질 (침수부품) 스텐레스 (1.4404 / 316L); 스텐레스 (1.4571/316Ti ); PEEK; Hastelloy C-4 (2.4610); Centellen; 플루오르 탄성고무 (FKM)
프로세스 커넥션 나사로 접속 G 2 DN50 평평하게 밀폐됨
디스플레이 / 작동 요소
디스플레이
디스플레이 유닛 6 x LED, 녹색 (l/min, m³/h, l, m³, 10³, °C)
스위칭 상태 2 x LED, 황색
측정값 알파벳 번호 디스플레이;, 4 자릿수
프로그래밍 알파벳 번호 디스플레이;, 4 자릿수
액세서리
액세서리 (공급됨)
씰링: 2, Centellen
스티커
비고
비고
MW = 측정값
MEW = 측정영역의 최종값
포장당 1 갯수
전기적 연결
연결부 커넥터: 1 x M12; 접촉점: 금으로 도금함
다이어그램 및 그래프

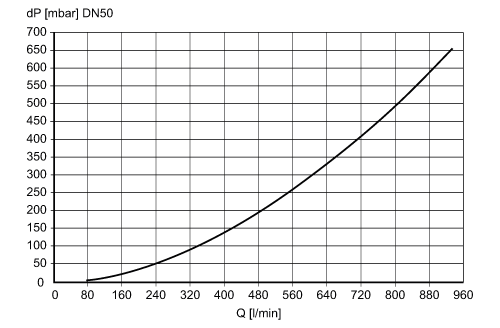

기압손실
dP 기압손실
Q 관류량

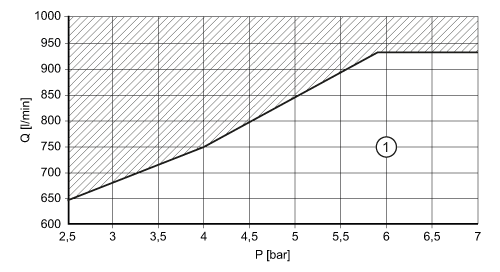

캐비테이션
1 캐비테이션이 없는 작업 영역 사용 설명서를 참조하십시오.
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — 기술 변경은 통보되지 않습니다. — KO-KR — SM0510-00 — 08.05.2014 —
