중공축 및 디스플레이를 보유한 인크리멘탈 엔코더

INCREMENTAL ENCODER PERFORMANCE LINE

RUP500

{{'OPTIONAL_INFO' | productAvailability | error}}

고객님.
죄송합니다. 이 데이터시트는 요청한 언어로 제공되지 않습니다. 다른 질문 사항이 있으시면 이메일로 문의해 주시기 바랍니다.

감사합니다.
ifm 팀

  • 인코더, 속도 모니터 또는 카운터로 구성 가능
  • 적색/녹색 색상 변경이 가능한 선명하게 보이는 LED 디스플레이
  • IO-Link를 통한 사용하기 쉬운 커뮤니케이션 및 파라메터화
  • 자기 감지 원리로 인한 높은 충격 및 진동 저항
  • 1~ 10,000
  • ce
  • cul
다운로드
Technische Details
어플리케이션
동작원리 인크리멘탈
검출 시스템 자석
어플리케이션 엔코더; 스피드 모니터; 카운터
전기적 데이터
동작 전압 [V] 4,75...30 DC
전류소모 [mA] < 350
보호 클래스 III
양극성 전환 방지 yes
전기적 최대 회전 [U/min] 12000
출력
전기적 디자인 HTL/TTL
스위치 주파수 [kHz] 1000
공장설정
출력 기능: HTL (50 mA)
쇼트방지 yes
A 와 B사이의 단계차이 [°] 90
측정 범위 / 설정 범위
해상도 1...10000; (파라메터화 가능; 공장설정: 1024) 해상도
스피드 모니터
세트 포인트 SP [U/min] -9994...9999
세트 포인트 SP [Hz] -166,6...166,7
리셋 포인트 rP [U/min] -9999...9994
리셋 포인트 rP [Hz] -166,7...166,6
카운터
프리셋 포인트 1...9999
정확성 / 편차
정확성 [°] 0,1
스프트웨어 / 프로그래밍
파라메터 셋팅 옵션 엔코더; 해상도; 회전방향; HTL; TTL; 스피드 모니터; 해상도
인터페이스
통신 인터페이스 IO-Link
전송 타입 COM 2
IO 링크 수정 1.1
SIO 모드 yes
최소 프로세스 주기시간 [ms] 2,3
작동 조건
주변온도 [°C] -40...85
저장온도 [°C] -40...85
최대 상대 공기습도 [%] 95; (응결 허용치가 허용되지 않음)
보호등급 IP 65; (하우징에: IP 67; 샤프트에 : IP 64)
테스트 / 인증서
쇼크 내구성
100 g
진동 내구성
20 g
MTTF [년 (해)] 218
기계적 데이터
무게 [g] 437
크기 [mm] Ø 58 / L = 64
재질 플랜지: 알루미늄; 하우징: 스텐레스; 플러그: 스텐레스; 디스플레이 윈도: PEI
최대 회전, 기계적 [U/min] 12000
최대 시작 토크 [Nm] 1
기준 온도 토크 [°C] 20
축 디자인 솔리드 (Solid) 축
축 직경 [mm] 6
축 재질
스텐레스
최대 축방향 하중 (축의 끝에) [N] 40
최대 축 반경방향 하중 (축의 끝에) [N] 60
고정 플랜지 동시성을 가진 플랜지(이음고리)
디스플레이 / 작동 요소
디스플레이
10 자릿수 디스플레이, 적색 / 녹색 4 자릿수 파라메터화 가능
2 LED, 황색
5 LED, 녹색
전기적 연결
IO-Link 커넥터: 1 x M12, 방사방향, 또한 축 방향에 사용됨; 성형체: 스텐레스; 최대 케이블 길이: 100 m; (IO-Link: max. 20 m)
다이어그램 및 그래프

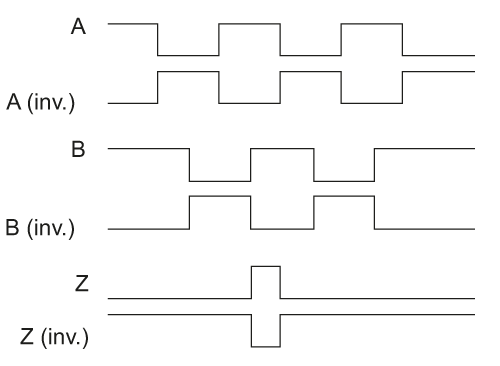

전기충격 도표
회전 방향 (샤프트에서 바라봄)
