- OBF501
제품 특성
| 빛의 형태 | 적색 광선 |
|---|---|
| 하우징 | 정사각형 |
어플리케이션
| 특수성(시스템) | 기능 점검 출력 |
|---|---|
| 디자인 | 아크릴 광화이버용 광화이버 앰프 |
전기적 데이터
| 동작 전압 [V] | 10...30 DC |
|---|---|
| 전류소모 [mA] | < 50 |
| 보호 클래스 | III |
| 양극성 전환 방지 | yes |
| 빛의 형태 | 적색 광선 |
| 웨이브 길이 [nm] | 630 |
출력
| 전기적 디자인 | PNP/NPN; (자동화된 부하감지 PNP/NPN) |
|---|---|
| 출력 기능 | 밝음과 어두움 스위치; (프로그래밍이 가능) |
| 최대 전압강하 스위칭 출력 DC [V] | 2,5 |
| 기능 점검 출력 | yes |
| 기능 확인 출력의 최대 전압 강하 [V] | 2,5 |
| 기능체크 출력을 위한 최대 전류 부하 [mA] | 10 |
| 스위칭 출력 DC의 영구적 전류 등급 [mA] | 100 |
| 스위칭 주파수 DC [Hz] | 3000 |
| 쇼트방지 | yes |
| 쇼트방지 타입 | 펄스 |
| 과부하 방지 | yes |
| 시간 기록계 [s] | 0,001...0,09 |
범위
| 감지범위 [m] | 0...2; (투과형 센서) |
|---|---|
| 검출간격 [mm] | 0...100; (직접 반사형 센서) |
| 레인지 조정가능 | yes |
작동 조건
| 주변온도 [°C] | -25...60 |
|---|---|
| 보호등급 | IP 65 |
테스트 / 인증서
| EMC |
|
||
|---|---|---|---|
| MTTF [년 (해)] | 806 |
기계적 데이터
| 무게 [g] | 48,35 |
|---|---|
| 하우징 | 정사각형 |
| 크기 [mm] | 36 x 15 x 60 |
| 재질 | PPE 수정함 |
| 렌즈 정렬 | 측면 렌즈 |
디스플레이 / 작동 요소
| 디스플레이 |
|
|---|
비고
| 비고 |
|
|||||
|---|---|---|---|---|---|---|
| 포장당 | 1 갯수 |
전기적 연결
| 연결부 | 커넥터: 1 x M8; 코딩: A |
|---|
다이어그램 및 그래프
|

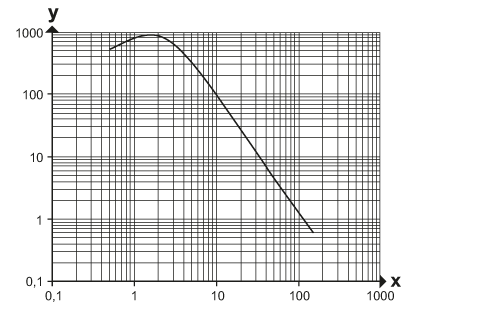

초과이득 그래프
|
|
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — 기술 변경은 통보되지 않습니다. — KO-KR — OBF501-00 — 13.04.2023 —
