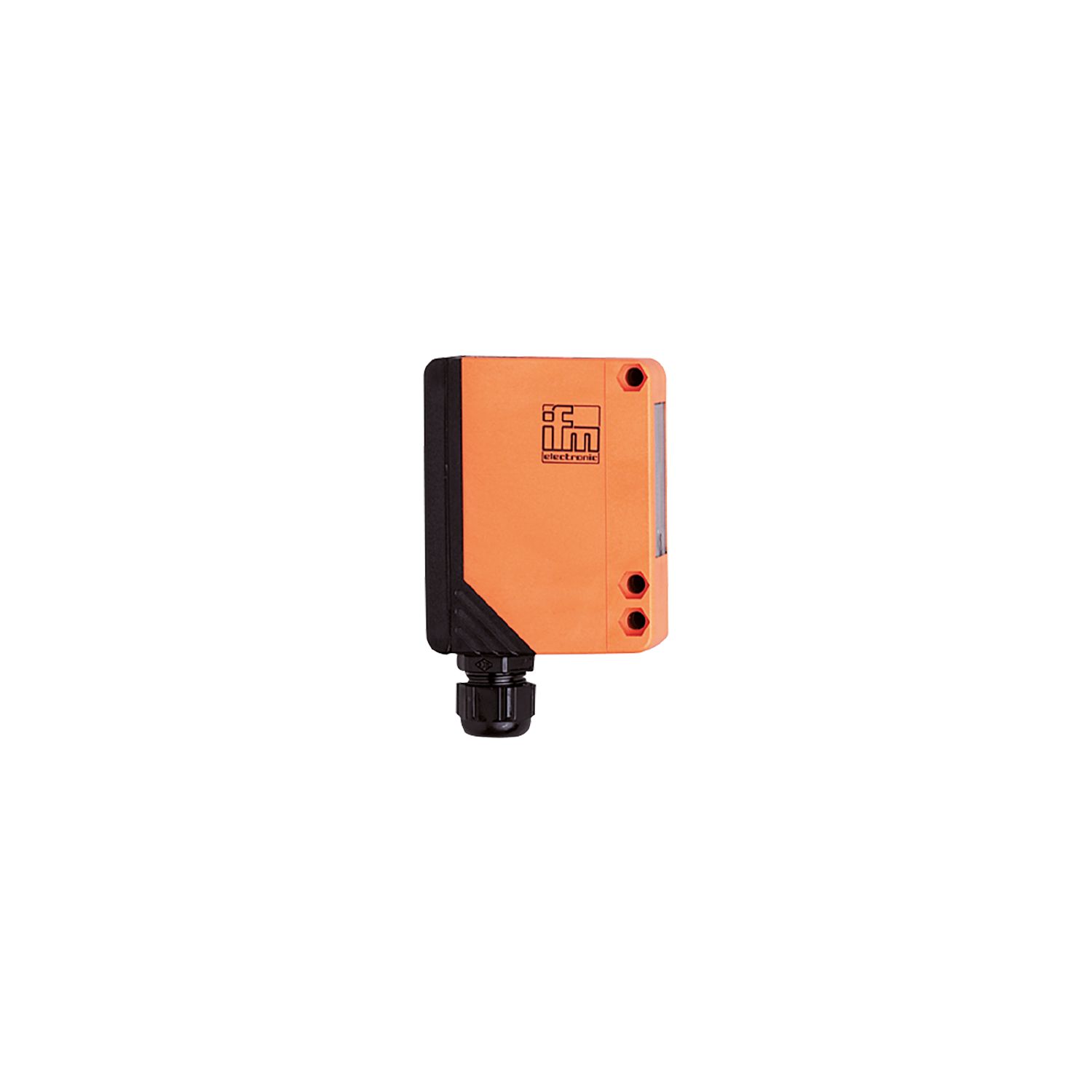

미러 반사형 센서
OA0106
OAP-FKOA
미러 반사형 센서
OA0106
OAP-FKOA
- 매우 긴 범위
- 스위칭 지연 기간 및 감도의 직관적인 설정
- 프로그래밍 가능한 입광/차광 모드
- 신호 소일링 또는 조정 불량에 대한 기능 확인 출력 제공
- 작동, 스위칭 상태 및 기능 확인을 위한 LED 디스플레이
제품 특성
| 빛의 형태 | 적색 광선 |
|---|---|
| 하우징 | 정사각형 |
어플리케이션
| 특수성(시스템) | 편광필터 |
|---|---|
| 동작원리 | 미러 반사형 센서 |
전기적 데이터
| 주파수 AC [Hz] | 47...63 |
|---|---|
| 동작 전압 [V] | 20...250 AC/DC |
| 최대 전원 소모 [VA] | 2 |
| 보호 클래스 | II |
| 양극성 전환 방지 | 아니오 |
| 빛의 형태 | 적색 광선 |
| 웨이브 길이 [nm] | 660 |
출력
| 전기적 디자인 | 릴레이 |
|---|---|
| 출력 기능 | 밝음과 어두움 스위치; (프로그래밍이 가능) |
| 접촉 부하 | 250 V AC / 3 A / 360 VA, 125 V DC / 3 A / 30 W |
| 스위칭 주파수 AC [Hz] | 10 |
| 스위칭 주파수 DC [Hz] | 10 |
| 쇼트 방지 | 아니오 |
| 과부하 방지 | 아니오 |
범위
| 트리플 미러 감지범위 [m] | 0,2...8; (트리플 미러 Ø 80 E20005) |
|---|---|
| 레인지 조정가능 | yes |
| 최대 라이트 스폿 직경 [mm] | 420 |
| 라이트 스폿 직경 관함 | 최대 레인지 |
| 편광필터 사용가능 | yes |
작동 조건
| 주변온도 [°C] | -25...60 |
|---|---|
| 보호등급 | IP 65 |
테스트 / 인증서
| EMC |
|
||||
|---|---|---|---|---|---|
| MTTF [년 (해)] | 288 |
기계적 데이터
| 무게 [g] | 303,5 | |
|---|---|---|
| 하우징 | 정사각형 | |
| 크기 [mm] | 90 x 30 x 70 | |
| 재질 | PPO 수정함 | |
| 렌즈 재질 |
|
|
| 렌즈 정렬 | 측면 렌즈 |
디스플레이 / 작동 요소
| 디스플레이 |
|
|---|
전기적 연결
| 필수 보호 | IEC60127-2 시트 1을 준수한 소형 퓨즈; ≤ 5 A; 신속한 작동 |
|---|
액세서리
| 구성 부품 |
|
|---|
비고
| 비고 |
|
|
|---|---|---|
| 포장당 | 1 갯수 |
전기적 연결
| 연결부 | 터미널: ...1,5 mm²; 케이블 피복: Ø 4,5...10 mm; 케이블 글랜드: M16 X 1,5 |
|---|
다이어그램 및 그래프
|
초과이득 그래프
|
|
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — 기술 변경은 통보되지 않습니다. — KO-KR — OA0106-00 — 13.04.2023 —
OA0106 –
OAP-FKOA
- 1
- 커버 안면에 선택 스위치 및 포텐쇼미터
- 윗쪽 렌즈의 수신기
- 렌즈 하단부에 투광기 있음
전기적 연결
터미널: ...1,5 mm²; 케이블 피복: Ø 4,5...10 mm; 케이블 글랜드: M16 X 1,5
연결부
- 참고 : IEC60127-2 시트 1을 준수한 소형 퓨즈 ≤ 5 A 신속한 작동
