O6P701

미러 반사형 센서

O6PLFPKG/0,30m/US

{{'OPTIONAL_INFO' | productAvailability | error}}

고객님.
죄송합니다. 이 데이터시트는 요청한 언어로 제공되지 않습니다. 다른 질문 사항이 있으시면 이메일로 문의해 주시기 바랍니다.

감사합니다.
ifm 팀

  • ce
  • cul
  • iolink
다운로드
Technische Details
제품 특성
빛의 형태 적색 광선
레이져 보호등급 1
하우징 정사각형
크기 [mm] 35,4 x 13 x 21
어플리케이션
동작원리 미러 반사형 센서
전기적 데이터
동작 전압 [V] 10...30 DC
전류소모 [mA] 15; (24 V)
보호 클래스 III
양극성 전환 방지 yes
빛의 형태 적색 광선
웨이브 길이 [nm] 650
출력
전기적 디자인 PNP
출력 기능 밝음과 어두움 스위치; (전환 선택 가능함)
최대 전압강하 스위칭 출력 DC [V] 2,5
스위칭 출력 DC의 영구적 전류 등급 [mA] 100
스위칭 주파수 DC [Hz] 1000
쇼트방지 타입 펄스
범위
감지범위 [m] 0,075...8; (프리즘 반사경과 관련 50x 50 mm (E20722))
최대 라이트 스폿 직경 [mm] 17
라이트 스폿 직경 관함 최대 레인지
인터페이스
통신 인터페이스 IO-Link
전송 타입 COM2 (38,4 kBaud)
IO 링크 수정 1.1
SDCI 표준 IEC 61131-9
IO-Link 디바이스 ID 525d / 00020D h
프로파일 Smart Sensor: Device Identification; Device Diagnosis; Teach Channel; Binary Data Channel
SIO 모드 yes
필수 마스터 포트 타입 A
작동 조건
주변온도 [°C] -10...60
보호등급 IP 65; IP 67
테스트 / 인증서
EMC
EN 60947-5-2
레이져 보호등급 1
레이저 보호에 관한 참고사항
주의: 레이져광선
레이저 클래스: 1
EN / IEC60825-1:2007
EN / IEC60825-1:2014
2007년 6월자 Laser Notice 번호 50에 따른 편차를 제외한 21 CFR 1040에 상응합니다.
MTTF [년 (해)] 636
기계적 데이터
무게 [g] 34,5
하우징 정사각형
크기 [mm] 35,4 x 13 x 21
재질 하우징: ABS; PPSU; 씰링: EPDM
렌즈 재질
PMMA
렌즈 정렬 측면 렌즈
조임 토크 [Nm] 0,5; (고정나사)
디스플레이 / 작동 요소
디스플레이
스위칭 상태 1 x LED, 황색
작동 1 x LED, 녹색
비고
비고
cULus에 의한 작동전압 "공급등급 2"
포장당 1 갯수
전기적 연결
연결부 케이블: 0,3 m, PUR, 흑색, Ø 3,7 mm; 3 x 0,25 mm²
연결부 커넥터: 1 x M12

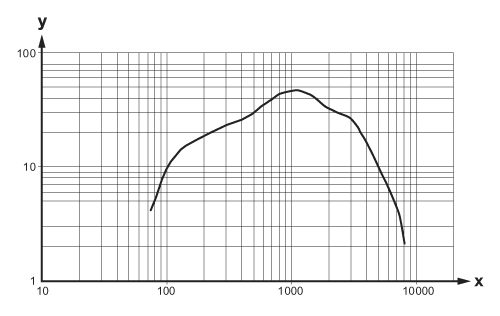

다이어그램 및 그래프

x: Abstand [mm]
y: Funktionsreservefaktor
