| 제품 특성 |
| 빛의 형태 |
적색 광선 |
| 하우징 |
정사각형 |
| 크기 [mm] |
41,3 x 13 x 21 |
| 어플리케이션 |
| 특수성(시스템) |
배후 배경 배제 기능 |
| 동작원리 |
직접 반사형 센서 |
| 어플리케이션 |
공작기계 산업용으로 적합합니다. |
| 전기적 데이터 |
| 동작 전압 [V] |
10...30 DC |
| 전류소모 [mA] |
22; ((24 V)) |
| 보호 클래스 |
III |
| 양극성 전환 방지 |
yes |
| 빛의 형태 |
적색 광선 |
| 웨이브 길이 [nm] |
633 |
| 출력 |
| 전기적 디자인 |
PNP |
| 출력 기능 |
밝음과 어두움 스위치; (전환 선택 가능함) |
| 최대 전압강하 스위칭 출력 DC [V] |
2,5 |
| 스위칭 출력 DC의 영구적 전류 등급 [mA] |
100 |
| 스위칭 주파수 DC [Hz] |
1000 |
| 쇼트방지 |
yes |
| 쇼트방지 타입 |
펄스 |
| 범위 |
| 검출간격 [mm] |
2...200; (흰색 종이 200 x 200 mm) |
| 흰색 물체에 대한 레인지 (90 % 반사도) [mm] |
2...200 |
| 회색 물체에 대한 레인지 (18 % 반사도) [mm] |
4...200 |
| 흑색 물체에 대한 레인지 (6 % 반사도) [mm] |
8...200 |
| 레인지 조정가능 |
yes |
| 최대 라이트 스폿 직경 [mm] |
8 |
| 라이트 스폿 직경 관함 |
최대 검출영역 |
| 배후 배경 배제 기능 |
yes |
| 작동 조건 |
| 주변온도 [°C] |
-25...60 |
| 보호등급 |
IP 65; IP 67; IP 68 |
| 테스트 / 인증서 |
| EMC |
|
| MTTF [년 (해)] |
706 |
| UL 인증서 |
|
| 기계적 데이터 |
| 무게 [g] |
34,3 |
| 하우징 |
정사각형 |
| 크기 [mm] |
41,3 x 13 x 21 |
| 재질 |
하우징: 스텐레스 (1.4404 / 316L); 플라스틱: PPSU; 씰링: 플루오르 탄성고무 (FKM) |
| 렌즈 재질 |
|
| 렌즈 정렬 |
측면 렌즈 |
| 디스플레이 / 작동 요소 |
| 디스플레이 |
| 스위칭 상태 |
1 x LED, 황색 |
| 작동 |
1 x LED, 녹색 |
|
| 비고 |
| 비고 |
|
| 포장당 |
1 갯수 |
| 전기적 연결 |
| 연결부 |
커넥터: 1 x M8 |
| 다이어그램 및 그래프 |
|
|
a:
|
센서 |
|
b:
|
물체 |
|
c:
|
배후배경 |
|
x:
|
거리 센서 / 물체 [mm] |
|
y:
|
최소거리 물체 / 배후배경 [mm] |
|

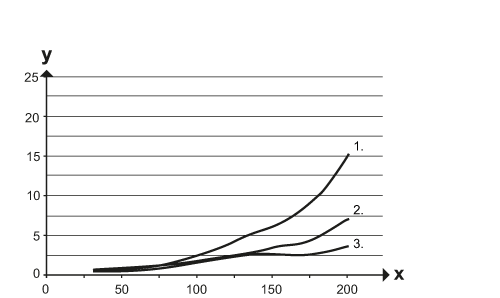

| 정확성의곡선 |
|
x:
|
거리 센서 / 물체 [mm] |
|
y:
|
최소거리 물체 / 배후배경 [mm] |
|
1 =
|
물체 흑색 (6 % 반사도) , 배후배경 (흰색 90 % 반사도) |
|
2 =
|
물체 회색 (18 % 반사도) , 배후배경 (흰색 90 % 반사도) |
|
3 =
|
물체 흰색 (90 % 반사도) , 배후배경 (흰색 90 % 반사도) |
|
