  6. O3X100

O3X100

3D 카메라

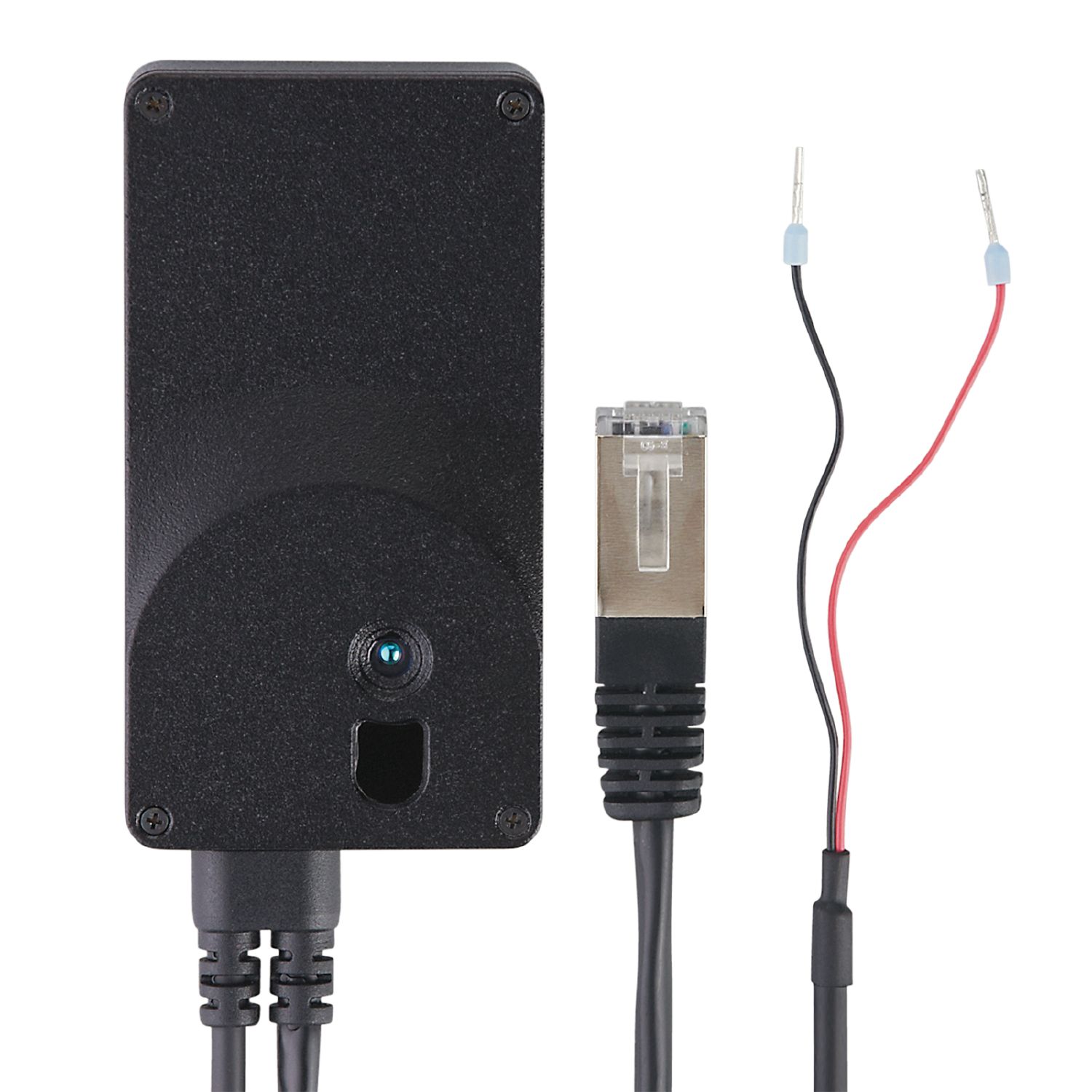

O3XIOOKG/E1/GM/S/60

{{'OPTIONAL_INFO' | productAvailability | error}}

고객님.
죄송합니다. 이 데이터시트는 요청한 언어로 제공되지 않습니다. 다른 질문 사항이 있으시면 이메일로 문의해 주시기 바랍니다.

감사합니다.
ifm 팀

  • ce
다운로드
Technische Details
제품 특성
빛의 형태 적외선
화면 해상도 [픽셀] 224 x 172
조리개 각도 [°] 60 x 45; (수평의 x 수직의)
최대 읽기 속도 [Hz] 20
레이져 보호등급 1
크기 [mm] 80 x 43,5 x 21
어플리케이션
어플리케이션 3D 이미지 데이터의 출력
전기적 데이터
동작 전압 [V] 20,4...28,8 DC; (EN 61131-2)
전류소모 [mA] < 500; (피크 전류 펄스됨; 전형적인 값: 160)
전력소비 [W] 3,7
보호 클래스 III
빛의 형태 적외선
웨이브 길이 [nm] 850
이미지 센서 PMD 3D ToF-Chip
내장된 조명 yes
범위
작업거리 [mm] 50...3000
작동 거리에 대한 주의사항
물체 크기: 200 x 200 mm
반사율: 18 %
화면 해상도 [픽셀] 224 x 172
조리개 각도 [°] 60 x 45; (수평의 x 수직의)
최대 읽기 속도 [Hz] 20
측정 범위 / 설정 범위
측정범위 [m] < 30; (세팅, 물체 크기 및 반사율에 따름)
스프트웨어 / 프로그래밍
파라메터 셋팅 옵션 ifm Vision Assistant를 보유한 PC 또는 XML-RPC를 통함
인터페이스
통신 인터페이스 Ethernet
사용 유형 파라메터 세팅; 데이터 전송
이더넷
이더넷 인터페이스 수 1
전송 표준 10Base-T; 100Base-TX
전송 속도 10; 100
기록문(프로토콜) TCP/IP
공장설정
IP 어드레스: 192.168.0.69
subnet 마스크: 255.255.255.0
Gateway IP 어드레스: 192.168.0.201
작동 조건
주변온도 [°C] -10...40
주변온도에 대한 참고사항
하우징: < 45° C
사용 설명서를 참조하십시오.
저장온도 [°C] -40...85
보호등급 IP 50
외부광선에 대한 최대 내구성 [klx] 8
테스트 / 인증서
EMC
DIN EN 61000-6-3 간섭 방사 / 주거, 상업 및 경공업 환경
DIN EN 61000-6-2 방해에 대한 견고성 / industrial environments
쇼크 내구성
DIN EN 60068-2-27 50 g / (11 ms) 반복되지 않음
DIN EN 60068-2-27 40 g / (6 ms) 반복됨
진동 내구성
DIN EN 60068-2-6 2 g / (10...150 Hz)
DIN EN 60068-2-64 2,3 g RMS / (10...500 Hz)
레이져 보호등급 1
레이저 보호에 관한 참고사항
주의: 레이져광선
레이저 클래스: 1
IEC 60825-1:2014
전기적 안전
DIN EN 61010-2-201 단지 PELV 회로를 통한 전기적 공급
기계적 데이터
무게 [g] 266,5
크기 [mm] 80 x 43,5 x 21
재질 하우징: 아연 주조함; 정면 렌즈: PMMA
비고
포장당 1 갯수
전기적 연결
연결부 케이블: 1 m, PVC
연결부 커넥터: 1 x RJ45
추가 자료
시야필드 크기
렌즈 왜곡 보정 없음
측정 영역 / 거리 [m] 길이 [m] 너비 [m]
0,50 0,60 0,40
1,00 1,10 0,80
1,50 1,70 1,30
2,00 2,30 1,70
2,50 2,80 2,10
3,00 3,40 2,50
재연성
측정 영역 / 거리 [m] 노출 시간 [µs] 재연성 정확성 [mm]
회색 물체에 대한 거리 측정값 (1 시그마)
반사율 18 % [mm]
0,1...0,25 200 ± 5 ± 5
0,25...0,5 400 ± 5 ± 5
0,5...1 1000 ± 7 ± 10
1...2 2000 ± 15 ± 20
2...3 2000 ± 60 ± 40
재연성
연루하여 개별 픽셀의 거리 측정
측정됨 중간치 필터가 있는 이미지 중심
주변온도 20° C
온도 이탈
-10...+40° C [mm/K]
0,2
상대 정확도
전형적인
± 4
측정됨 반사율 18...90 %
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — 기술 변경은 통보되지 않습니다. — KO-KR — O3X100-00 — 21.06.2017 —
