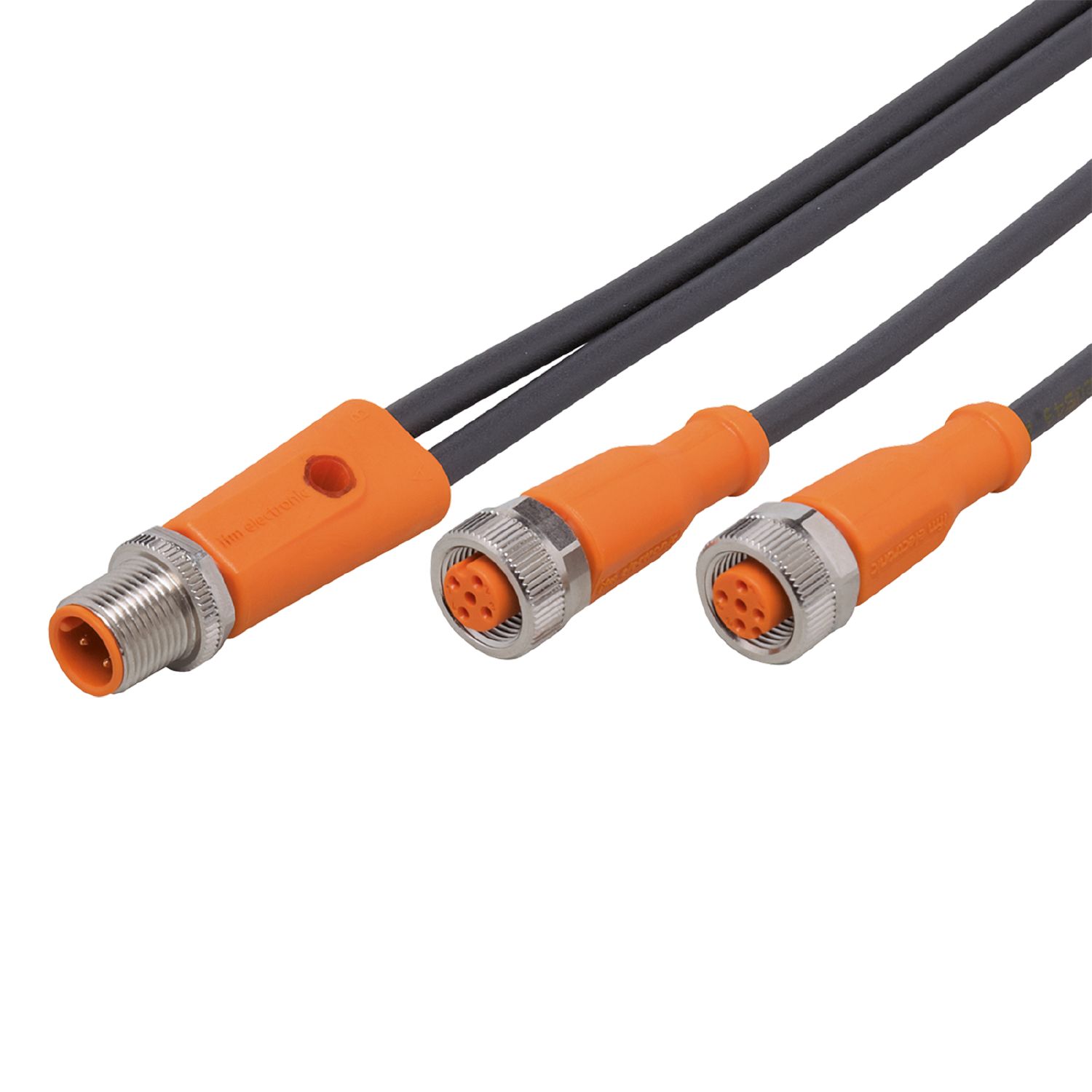

Y connection cable for external illumination
EVC848
YDOGHDB0MSS00,4HDBSTGH050MSS
Y connection cable for external illumination
EVC848
YDOGHDB0MSS00,4HDBSTGH050MSS
"다운로드" 에서 기술적인 주의사항을 참조하십시오.
어플리케이션
| 특수성(시스템) | 실리콘 함유되지 않음; 할로겐 함유되지 않음; 금으로 도금한 접속점; 적합한 연결사슬 |
|---|---|
| 실리콘을 사용하지 않음 | yes |
전기적 데이터
| 동작 전압 [V] | 60 AC/DC |
|---|---|
| 보호 클래스 | II |
| 최대 전류 부하 합계 [A] | 3 |
작동 조건
| 주변온도 [°C] | -25...90 | |
|---|---|---|
| 주변 온도 (이동) [°C] | -25...90 | |
| 저장온도 [°C] | -25...55 | |
| 보관 습도 [%] | 10...100 | |
| 명시된 등급에 따른 보관을 위한 기타 기후 조건 |
|
|
| 보호등급 | IP 65; IP 67; IP 68; IP 69K |
기계적 데이터
| 무게 [g] | 76 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 모듈형 본체 재질 | TPU | ||||||||
| 너트 재질 | 황동, 니켈도금함 | ||||||||
| 포트 스플리터 박스 수 | 2 | ||||||||
| 적합한 연결사슬 | yes | ||||||||
| 적합한 연결사슬 |
|
비고
| 조언 | "다운로드" 에서 기술적인 주의사항을 참조하십시오. |
|---|---|
| 포장당 | 1 갯수 |
전기적 연결 - 플러그 C
| 커넥터: 1 x M12, 일자형; 코딩: A; 성형체: TPU, 흑색; 잠금: 황동, 니켈도금함; 접촉점: 금으로 도금함; 조임 토크: 0,6...1,5 Nm; 상대물품의 최대 값을 주의하십시오! |
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — 기술 변경은 통보되지 않습니다. — KO-KR — EVC848-00 — 13.04.2023 —
EVC848 –
YDOGHDB0MSS00,4HDBSTGH050MSS
전기적 연결 - 플러그 C
커넥터: 1 x M12, 일자형; 코딩: A; 성형체: TPU, 흑색; 잠금: 황동, 니켈도금함; 접촉점: 금으로 도금함; 조임 토크: 0,6...1,5 Nm; 상대물품의 최대 값을 주의하십시오!
전기적 연결
연결부
전기적 연결 - 소켓 A
케이블: 0,4 m, PUR, 할로겐 함유되지 않음, 흑색, Ø 4,6 mm; 5 x 0,34 mm² (42 x Ø 0,1 mm )
커넥터: 1 x M12, 일자형; 코딩: A; 성형체: TPU, 흑색; 잠금: 황동, 니켈도금함; 조임 토크: 0,6...1,5 Nm; 상대물품의 최대 값을 주의하십시오!
전기적 연결 - 소켓 B
케이블: 0,4 m, PUR, 할로겐 함유되지 않음, 흑색, Ø 4,3 mm; 3 x 0,34 mm² (42 x Ø 0,1 mm )
커넥터: 1 x M12, 일자형; 코딩: A; 성형체: TPU, 흑색; 잠금: 황동, 니켈도금함; 조임 토크: 0,6...1,5 Nm; 상대물품의 최대 값을 주의하십시오!
