스위치 형태의 에너지 공급24 V DC

Name: DN4012
Brand: ifm
SKU: DN4012
Price: 346900.00 KRW

DN4012

PSU-1AC/24VDC-5A

스위치 형태의 에너지 공급24 V DC

DN4012

PSU-1AC/24VDC-5A

컨트롤러, 센서, 액추에이터 및 산업용 전자장치의 조절식 전원 공급 장치용
높은 효율성으로 낮은 전원 손실
높은 메인 버퍼링 시간
공간 절약형 설계
높은 전원 보존

전기적 데이터

주파수 AC [Hz]

47...64

동작 전압 허용오차 [%]

동작 전압 허용오차 2 [%]

동작 전압 [V]

자동 범위 선택

정격전압 AC [V]

< 230

입력 전압 레인지 AC [V]

100...120 / 200...240; (자동 범위 선택)

출력 전압 DC [V]

24...28

보호 클래스

I; (IEC 61140)

과 전압 제어장치

yes; (< 39 DC)

출력 전압 [V]

조정가능; SELV, PELV에 대한 출력전압

최소 출력전압의 경우 최대 출력 전류 [A]

최대 출력 전압의 경우 최대 출력 전류 [A]

4,3

최소 출력 전압의 경우 최대 출력 전류 피크 [A]

최대 출력 전압의 경우 최대 출력 전류 피크 [A]

5,1

출력 전원 (영구적) [W]

120

출력 전원 (피크) [W]

144

출력 전력에 대한 주의 (피크) [W]

≤ 45 °C 지속적으로 허용 10분 간격으로 > 45 °C < 1 분

역률 (Power factor) (정격전압 120 V AC / 60 Hz)

0,56

역률 (Power factor) (정격전압 230 V AC / 50 Hz)

0,47

파워 보유 [%]

출력 회로 수

최대 잔류 리플 [mV]

Switch-on 피크 전류 (정격전압 120 V AC / 60 Hz) [A]

Switch-on 피크 전류 (정격전압 230 V AC / 50 Hz) [A]

돌입 전류 제한

yes

효율성 (정격전압 120 V AC / 60 Hz) [%]

89,4

효율성 (정격전압 230 V AC / 50 Hz) [%]

90,2

외부 입력 보호

≤ B-10 A / ≤ C-6 A

경감 (Derating) [W/K]

3 (60...70 °C)

메인 버퍼링 시간 (정격전압 120 V AC / 60 Hz) [ms]

메인 버퍼링 시간 (정격전압 230 V AC / 50 Hz) [ms]

입력 전류 (정격 전압 120 V AC / 60 Hz) [A]

2,05

입력 전류 (정격전압 230 V AC / 50 Hz) [A]

1,23

전원 상실 (정격전압 120 V AC / 60 Hz) [W]

14,5

전원 상실 (정격전압 230 V AC / 50 Hz) [W]

13,2

백피딩(Back feeding) 내구성 [V]

출력

쇼트 방지	yes
과부하 방지	yes
과중부담일때의 반응	출력 전류 상수
출력의 병렬 연결 가능	아니오
출력 병렬연결 가능	yes

작동 조건

주변온도 [°C]

-25...70

주변온도에 대한 참고사항

대류식 여유 공간 (사용 설명서 참조) 관찰

저장온도 [°C]

-40...85

최대 상대 공기습도 [%]

95; (IEC 60068-2-30)

보호등급

IP 20; (EN 60529)

오염정도

2; (IEC 62103: 전도성 오염은 허용되지 않습니다.)

테스트 / 인증서

EMC

EN 61000-6-1
EN 61000-6-2
EN 61000-6-4

진동 내구성

IEC 60068-2-6

±1,6 mm 2...17,8 Hz / 2 g 17,8...500 Hz

쇼크 내구성

IEC 60068-2-27

30 g 6 ms / 20 g 11 ms

기계적 데이터

무게 [g]	594,5
마운팅 타입	레일; (TH35 (EN 60715))
크기 [mm]	124 x 40 x 122,5
재질	얇은 강판

디스플레이 / 작동 요소

디스플레이

DC-ok

1 x LED

비고

출력의 직렬 연결은 전체 전압이 최대 150 V DC까지인 동일한 유닛에 적용됩니다.

100 V AC 주전원 및 영구적인 P > 120 W 가 과열로 차단될 수 있습니다.

포장당

1 갯수

전기적 연결

연결부	스크류 터미널:

다이어그램 및 그래프

블록 선도(신호를 그림 기호화함)

출력 커브

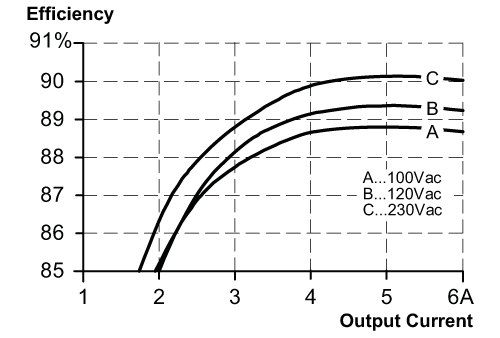

효율성 / 전원 상실을 위한 특성 곡선

정격감소를 위한 특성 라인

메인 버퍼링 시간을 위한 특성 라인

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — 기술 변경은 통보되지 않습니다. — KO-KR — DN4012-00 — 10.01.2014 —
