DN4011

스위치 형태의 에너지 공급24 V DC

PSU-1AC/24VDC-3,3A

{{'OPTIONAL_INFO' | productAvailability | error}}

고객님.
죄송합니다. 이 데이터시트는 요청한 언어로 제공되지 않습니다. 다른 질문 사항이 있으시면 이메일로 문의해 주시기 바랍니다.

감사합니다.
ifm 팀

  • 컨트롤러, 센서, 액추에이터 및 산업용 전자장치의 조절식 전원 공급 장치용
  • 높은 효율성으로 낮은 전원 손실
  • 높은 메인 버퍼링 시간
  • 공간 절약형 설계
  • 높은 전원 보존
  • ce
  • cul
  • cruus
PDF 형식의 데이터시트

Technische Details
전기적 데이터
주파수 AC [Hz] 47...64
동작 전압 허용오차 [%] 10
동작 전압 허용오차 2 [%] 20
정격전압 AC [V] < 230
입력 전압 DC [V] 110...300
입력 전압 AC [V] 100...240
출력 전압 DC [V] 24...28
보호 클래스 I; (IEC 61140)
과 전압 제어장치 yes; (< 39 DC)
출력 전압 [V] 조정가능; SELV, PELV에 대한 출력전압
최소 출력전압의 경우 최대 출력 전류 [A] 3,3
최대 출력 전압의 경우 최대 출력 전류 [A] 2,7
최소 출력 전압의 경우 최대 출력 전류 피크 [A] 3,3
최대 출력 전압의 경우 최대 출력 전류 피크 [A] 2,7
출력 전원 (영구적) [W] 80
출력 전원 (피크) [W] 80
역률 (Power factor) (정격전압 120 V AC / 60 Hz) 0,61
역률 (Power factor) (정격전압 230 V AC / 50 Hz) 0,56
출력 회로 수 1
최대 잔류 리플 [mV] 50
Switch-on 피크 전류 (정격전압 120 V AC / 60 Hz) [A] 23
Switch-on 피크 전류 (정격전압 230 V AC / 50 Hz) [A] 45
돌입 전류 제한 yes
효율성 (정격전압 120 V AC / 60 Hz) [%] 88
효율성 (정격전압 230 V AC / 50 Hz) [%] 89,8
외부 입력 보호 ≤ B-10 A / ≤ C-6 A
경감 (Derating) [W/K] 1,8 (60...70 °C)
메인 버퍼링 시간 (정격전압 120 V AC / 60 Hz) [ms] 30
메인 버퍼링 시간 (정격전압 230 V AC / 50 Hz) [ms] 128
입력 전류 (정격 전압 120 V AC / 60 Hz) [A] 1,24
입력 전류 (정격전압 230 V AC / 50 Hz) [A] 0,68
전원 상실 (정격전압 120 V AC / 60 Hz) [W] 11,1
전원 상실 (정격전압 230 V AC / 50 Hz) [W] 9,1
백피딩(Back feeding) 내구성 [V] 35
출력
과부하 방지 yes
과중부담일때의 반응 출력 전류 상수
작동 조건
주변온도 [°C] -25...70
주변온도에 대한 참고사항
대류식 여유 공간 (사용 설명서 참조) 관찰
저장온도 [°C] -40...85
최대 상대 공기습도 [%] 95; (IEC 60068-2-30)
보호등급 IP 20; (EN 60529)
오염정도 2; (IEC 62103: 전도성 오염은 허용되지 않습니다.)
테스트 / 인증서
EMC
EN 61000-6-1
EN 61000-6-2
EN 61000-6-3
EN 61000-6-4
EN 61000-3-2 A 등급
진동 내구성
IEC 60068-2-6 ±1,6 mm 2...17,8 Hz / 2 g 17,8...500 Hz
쇼크 내구성
IEC 60068-2-27 30 g 6 ms / 20 g 11 ms
역률 (Power factor) 수정 (PFC) 충족함
기계적 데이터
무게 [g] 569
마운팅 타입 레일; (TH35 (EN 60715))
크기 [mm] 124 x 40 x 122,5
재질 얇은 강판
디스플레이 / 작동 요소
디스플레이
DC-ok 1 LED
비고
비고
출력의 직렬 연결은 전체 전압이 최대 150 V DC까지인 동일한 유닛에 적용됩니다.
포장당 1 갯수
전기적 연결
연결부 스크류 터미널:
다이어그램 및 그래프

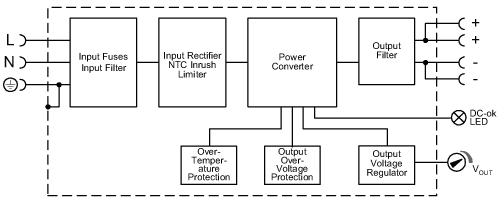

블록 선도(신호를 그림 기호화함)
출력 커브

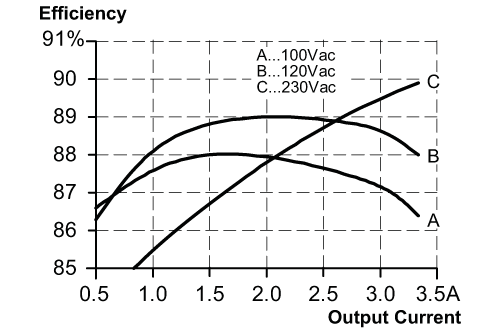

효율성 / 전원 상실을 위한 특성 곡선

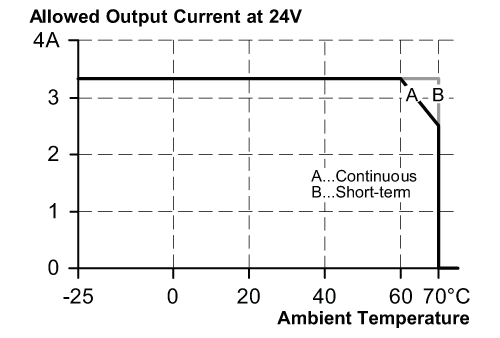

정격감소를 위한 특성 라인
메인 버퍼링 시간을 위한 특성 라인
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — 기술 변경은 통보되지 않습니다. — KO-KR — DN4011-00 — 10.01.2014 —
