- DL2503

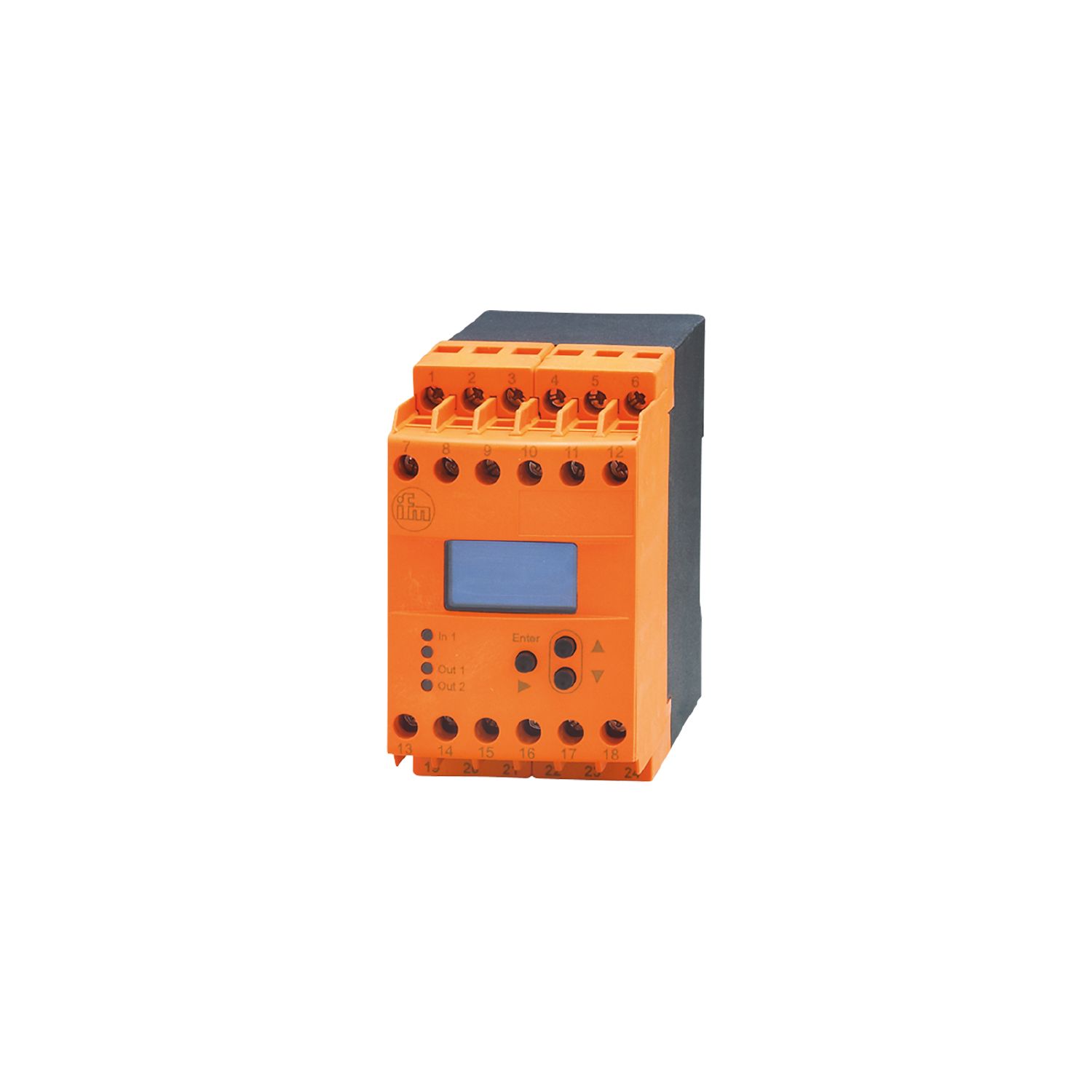

아날로그 표준 신호 모니터링을 위한 평가 유닛
DL2503
MONITOR/AL-3 /110-240VAC/DC
아날로그 표준 신호 모니터링을 위한 평가 유닛
DL2503
MONITOR/AL-3 /110-240VAC/DC
- 유량, 압력, 온도 또는 레벨에 대한 안정적인 제한 모니터링용
- 아날로그 전류 입력 2개 제공
- 별도의 출력 릴레이를 갖춘 2개의 제한 값 모니터링
- 다양하게 구성할 수 있는 모니터링 기능
- 선명하게 읽을 수 있는 야광 OLED 디스플레이
제품번호가 더 이상 유효하지 않음 - 보관 항목 (아카이브)
제품 특성
| 하우징 | DIN 레일 모니터링을 위한 하우징 |
|---|---|
| 크기 [mm] | 78 x 45 x 124,7 |
어플리케이션
| 어플리케이션 | 아날로그 표준신호를 위한 2채널 스위치 한계값 |
|---|
전기적 데이터
| 정격전압 AC [V] | 110...240 |
|---|---|
| 정격전압 DC [V] | 27 |
| 정격전압 허용오차 [%] | < 10 |
| 정격전압 허용오차 2 [%] | 20...10 |
| 정격 주파수 AC [Hz] | 50...60 |
| 전력소비 [W] | 5 |
| 센서용 보조 에너지 DC [V] | 19,6...27,7; (SELV, ≤ 150 mA) |
작동 조건
| 주변온도 [°C] | -40...60 |
|---|---|
| 저장온도 [°C] | -40...85 |
| 최대 상대 공기습도 [%] | 80; (40 °C: 50 %) |
| 보호등급 | IP 50 |
| 터미널 보호등급 | IP 20 |
테스트 / 인증서
| EMC |
|
|---|
기계적 데이터
| 무게 [g] | 376 |
|---|---|
| 하우징 | DIN 레일 모니터링을 위한 하우징 |
| 크기 [mm] | 78 x 45 x 124,7 |
| 재질 | 플라스틱 |
디스플레이 / 작동 요소
| 디스플레이 |
|
|---|
전기적 연결
| 듀얼 챔버 터미널: 2 x ...2,5 mm²; AWG 14 |
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — 기술 변경은 통보되지 않습니다. — KO-KR — DL2503-00 — 13.04.2023 —
DL2503 –
MONITOR/AL-3 /110-240VAC/DC
- 1
- OLED 디스플레이
- 2
- 프로그래밍 버튼
- 3
- LED
전기적 연결
듀얼 챔버 터미널: 2 x ...2,5 mm²; AWG 14
- 1
- 24 V DC 전압 (L–)
- 2
- 24 V DC 전압 (L+)
- 3
- 공급 트랜지스터 출력 (L+)
- 4
- 아날로그 입력 GND
- 5
- 아날로그 입력 In1 (0/4...20 mA)
- 6
- 아날로그 입력 In2 (0/4...20 mA)
- 7
- AC 전압 (L)
- 8
- AC 전압 (N)
- 9
- 사용되지 않음
- 10
- 24 V DC 센서 공급 (L+)
- 11
- 24 V DC 센서 공급 (L–)
- 12
- 트랜지스터 출력 신호 모니터링 pnp
- 13
- 릴레이 Out1 공통
- 14
- 릴레이 Out1 normally open
- 15
- 릴레이 Out1 normally closed
- 16
- 트랜지스터 출력 Out1 pnp
- 17
- 릴레이 1/2 pnp (+ 24 V DC)
- 18
- 리셋 1/2 pnp (+ 24 V DC)
- 19
- 릴레이 Out2 공통
- 20
- 릴레이 Out2 normally open
- 21
- 릴레이 Out2 normally closed
- 22
- 아날로그 출력 Out3 0/4...20 mA (+)
- 23
- 아날로그 출력 Out3 0/4...20 mA (–)
- 24
- 트랜지스터 출력 Out2 pnp
