EtherCAT 인터페이스를 보유한 IO Link 마스터

AL1331

IO-Link Master DL EC 4P IP69K

EtherCAT 인터페이스를 보유한 IO Link 마스터 AL1331
EtherCAT 인터페이스를 보유한 IO Link 마스터 AL1331
EtherCAT 인터페이스를 보유한 IO Link 마스터 AL1331
EtherCAT 인터페이스를 보유한 IO Link 마스터 AL1331

EtherCAT 인터페이스를 보유한 IO Link 마스터

AL1331

IO-Link Master DL EC 4P IP69K

  • 자동화 네트워크 및 IT 네트워크 간의 분리
  • 최대 4개의 IO-Link 장치 연결용
  • 기계 데이터, 프로세스 파라메터 및 진단 데이터를 컨트롤러로 안정적으로 전송
  • EtherCat 인터페이스와 분리된 MQTT JSON 인터페이스
  • 식음료 산업의 요구 사항을 충족하는 높은 보호 등급
PDF 데이터시트
  • ce
  • ukca
  • ethercat
  • iolink
  • cul
어플리케이션
어플리케이션 위생영역; E/A-필드 응용 위한 모듈
데이지 체인 (Daisy-chain) 방식 필드 버스 인터페이스
전기적 데이터
동작 전압 [V] 20...28 DC; (US ; SELV/PELV에 대하여)
전류소모 [mA] 300...3900; (US)
보호 클래스 III
센서 공급 US
최대 전류 부하 합계 [A] 3,6
입력 / 출력
총 입력 및 출력 수 8; (구성가능)
입력부 및 출력부 수효 디지털 입력 수: 8; 디지털 출력 수: 4
입력
디지털 입력 수 8; (IO-Link Port Class A: 4 x 2)
스위칭 레벨 높음 [V] 11...28
스위칭 레벨 낮음 [V] 0...5
쇼트로부터 보호되는 디지털 입력 yes
출력
디지털 출력 수 4; (IO-Link Port Class A: 4 x 1)
각각의 출력에 대한 전기 적재력 [mA] 300
쇼트 방지 yes
인터페이스
통신 인터페이스 Ethernet; IO-Link
Ethernet - EtherCAT
전송 표준 100Base-TX
전송 속도 100 MBit/s
기록문(프로토콜) EtherCAT
공장설정
MAC-어드레스: 타입라벨을 보십시오.
인터페이스에 대한 참고사항
AoE (ADS over EtherCAT)
CoE (CANopen over EtherCAT)
EoE (Ethernet over EtherCAT)
FoE (File Access over EtherCAT)
Ethernet - Internet of Things
전송 표준 10Base-T; 100Base-TX
전송 속도 10 MBit/s; 100 MBit/s
기록문(프로토콜) MQTT JSON
공장설정
IP 어드레스: 169.254.x.x
subnet 마스크: 255.255.0.0
Gateway IP 어드레스: 0.0.0.0
MAC-어드레스: 타입라벨을 보십시오.
인터페이스에 대한 참고사항
안전 프로토콜: HTTPS
IO-Link Master
전송 타입 COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud)
IO 링크 수정 1.1
포트 클래스 A 번호 4
작동 조건
주변온도 [°C] -25...60
저장온도 [°C] -25...85
최대 상대 공기습도 [%] 90
보호등급 IP 65; IP 66; IP 67; IP 69K; (스텐레스 보호 캡으로 작동: IP 69K)
보호등급 (NEMA 250) 6P
오염정도 2
화학성분 매체
ISO 16750-5 HLP, CC, DB, DC, DD, CA
NEMA 250 5.13.1 AA
테스트 / 인증서
EMC
EN 61000-6-2
EN 61000-6-4
쇼크 내구성
DIN EN 60068-2-27
진동 내구성
DIN EN 60068-2-64 2009-04
DIN EN 60068-2-6 2008-10
MTTF [년 (해)] 95

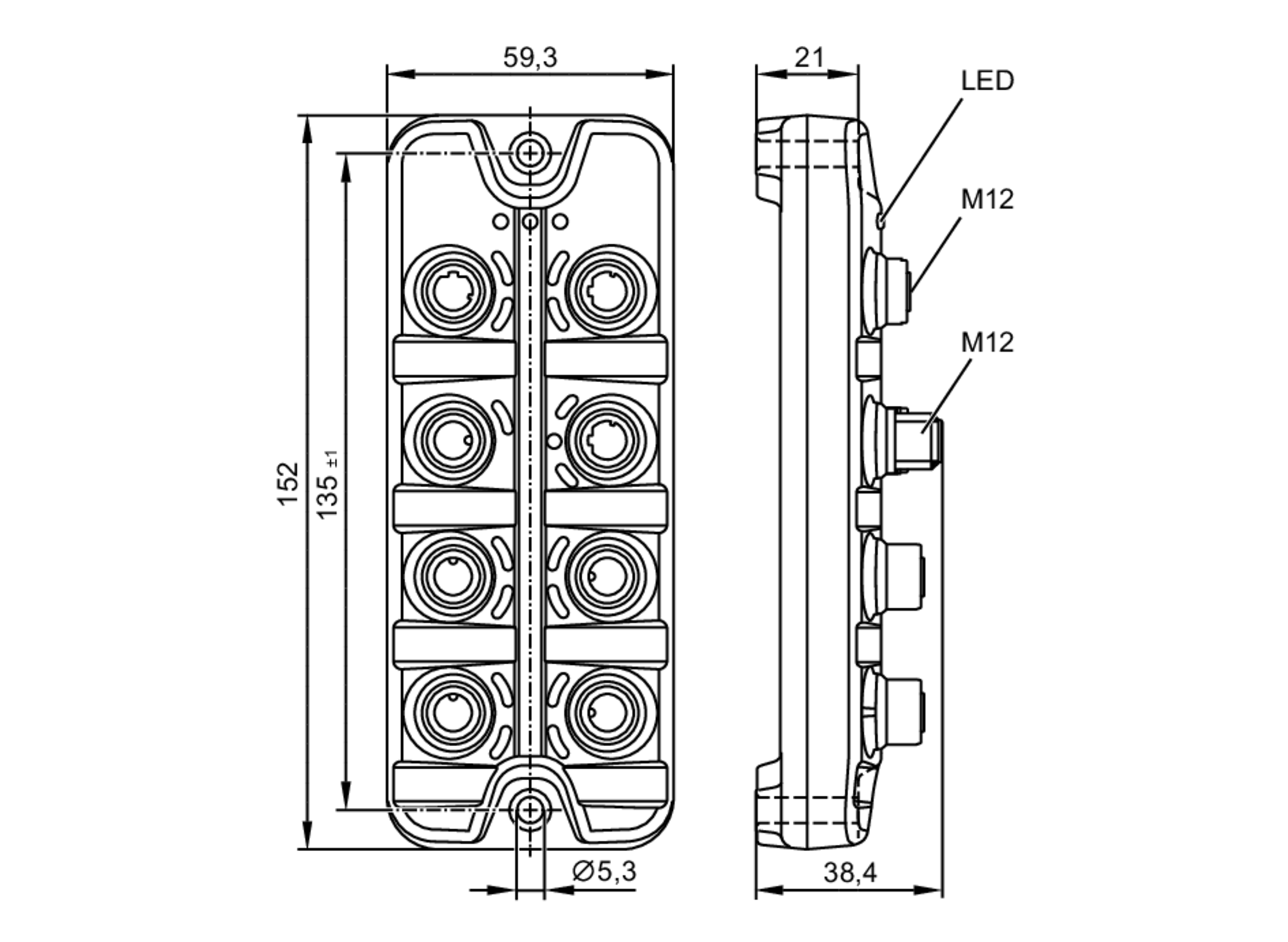

기계적 데이터
무게 [g] 283
재질 하우징: PA 회색; 소켓: 스텐레스 (1.4404 / 316L)
씰링 재질 EPDM
액세서리
구성 부품
보호 캡: 1 x M12, 스텐레스, E12542
비고
비고
더 많은 다른 정보들은 사용설명서를 참조하여 주기바랍니다.
포장당 1 갯수
전기적 연결 - Ethernet
EtherCAT X21, X22 커넥터: M12; 코딩: D; 씰링: EPDM
전기적 연결 - 전압 공급
X31 커넥터: M12; 코딩: A
전기적 연결 - 프로세스 커넥션
IO-Link Port Class A X01...X04 커넥터: M12; 코딩: A; 씰링: EPDM
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — 기술 변경은 통보되지 않습니다. — KO-KR — AL1331-00 — 13.04.2023 —
