  6. SV8050

SV8050

カルマン渦式流体センサー

SVM54XXXD0KG/US-100

{{'OPTIONAL_INFO' | productAvailability | error}}

お客様
申し訳ございません。このデータシートのご要望の言語バージョンはありません。ご質問はメールでお問い合わせください。

よろしくお願い申し上げます。
ifmチーム


Go ifmonline –e-shopでご注文いただきました製品は、 すべて国内使用向け仕様にて出荷させていただいております。何卒ご了承ください。大口のご注文は0120-21-1668
(営業時間月~金 9:00~17:00 )

  • フローと媒体温度を高い信頼性で検出
  • 高精度の線形アナログ出力
  • 水および水溶性の媒体に最適。
  • 配管への取付け用
  • フローと温度を高い精度で監視
  • ce
ダウンロード
Technische Details
製品特性
Number of inputs and outputs アナログ出力数、アナログ出力: 1
測定範囲、検出距離
9~150 l/min 0.283~4.709 m/s
接圧部、容器接続部 接圧部 G 1 1/4 DN25
アプリケーション
特性 金メッキ処理
測定素子 1 x Pt 1000, ((DIN EN 60751 ClassB))
アプリケーション 工業用アプリケーション
取付け、設備、設置、インストール 配管への接続: アダプター
媒体 水, グリコール水溶液, クーラント
媒体温度 [°C] -40~100
最大許容圧力 [MPa] 1.2
最大許容圧力 [MPa]、圧力レイティングについての注意
up to 40 °C
電気的仕様
使用電源電圧範囲 [V] DC 8~33
絶縁抵抗 [MΩ] 100, (DC 500 V)
保護クラス III
起動遅延時間 [s] < 2
入力 / 出力
Number of inputs and outputs アナログ出力数、アナログ出力: 1
出力
最大出力数 1
出力信号 アナログ出力、アナログ信号
アナログ出力数、アナログ出力 1
電流出力 [mA] 4~20, (水: Q [l/min] = 9.375 x (I - 4 mA), 水-グリコール系: Q [l/min] = 9.375 x (I - 4 mA) - Qo 図2参照)
最大負荷 [Ω] < (Ub - 8 V) / 20 mA, Ub = 24 V: 800
測定範囲 / 設定範囲
測定範囲、検出距離
9~150 l/min 0.283~4.709 m/s
温度監視
温度プローブの内部ヒーター 1 K/mW
測定範囲、検出距離 [°C] -40~100
精度 / 誤差
流量監視
精度 Q < 50 % MEW: < 1 % MEW / Q > 50 % MEW: < 2 % MW, (水)
繰返し精度 0.2, (最終値に対する%)
温度監視
精度 [K] ± 0.3 ± 0.005 x T
応答時間
流量監視
応答時間 [s] 0.5
使用環境条件
使用周囲温度 [°C] -15~85
保存温度 [°C] -30~85
保護構造 IP 65
キャビテーション キャビテーションを避けるため、P(流出口の絶対圧) / P(流出入口の差圧)は5.5以上
試験 / 認証
EMC
EN 61326-2-3
衝撃耐性
DIN EN 60068-2-27 30 (x 9.81 m/s²) (11 ms)
振動耐性
DIN EN 60068-2-6 with water / 10~61 Hz 1 mm
with water / 61~2000 Hz 2 g
MTTF [年] 380
圧力機器指令 健全なエンジニアリングの実践, PED 流体グループ2に使用可能, group 1 fluids on request
機械的仕様
重量、重さ [g] 138.5
材質 PA 6T
媒体接触部の材質 ETFE, PA 6T, FKM
締付トルク [Nm] 15
接圧部、容器接続部 接圧部 G 1 1/4 DN25
備考
備考
MW = 測定値
MEW = Final value of the measuring range
梱包数 1 個
電気接続
接続 コネクター式: 1 x M12, 接点、お問い合わせ、コンタクト: 金メッキ
特性図等
圧力損失
dP 圧力損失
Q 流量
製品耐用年数: 10年 (流体で高い媒体温度の場合)

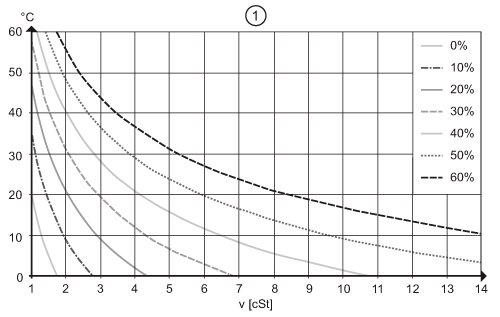

グリコール/水の混合液の動粘度 (v) の特性: 温度比
グリコール/水の混合液の補正値 Qo の特性
v < 4 cSt measuring accuracy 3 % MEW
4 < v < 14 cSt measuring accuracy 4 % MEW
閾い値 Q(最小): 動粘度比
耐圧力 [MPa)
