SV7204

Vortex flow meter with display

SVR34XXX50KG/US-100

{{'OPTIONAL_INFO' | productAvailability | error}}

お客様
申し訳ございません。このデータシートのご要望の言語バージョンはありません。ご質問はメールでお問い合わせください。

よろしくお願い申し上げます。
ifmチーム


Go ifmonline –e-shopでご注文いただきました製品は、 すべて国内使用向け仕様にて出荷させていただいております。何卒ご了承ください。大口のご注文は0120-21-1668
(営業時間月~金 9:00~17:00 )

  • フローと媒体温度を高い信頼性で検出
  • 高精度の線形アナログ出力
  • ディスプレイは最適な角度に回転可能
  • 赤/緑の色変化ではっきり読みやすいディスプレイ
  • 水、脱イオン水、および冷却水に最適
  • ce
  • cul
  • crn
ダウンロード
Technische Details
製品特性
Number of inputs and outputs アナログ出力数、アナログ出力: 2
測定範囲、検出距離
5~100 l/min 0.3~6 m³/h
接圧部、容器接続部 接圧部 G 3/4 DN20
アプリケーション
特性 金メッキ処理
アプリケーション 工業用アプリケーション
媒体
媒体温度 [°C] -10~90
最大許容圧力 [MPa] 1.2
最大許容圧力 [MPa]、圧力レイティングについての注意
up to 40 °C
MAWP (for applications according to CRN) [bar] 4.3
電気的仕様
使用電源電圧範囲 [V] DC 18~30
消費電流 [mA] < 30
絶縁抵抗 [MΩ] 100, (DC 500 V)
保護クラス III
逆接続保護
起動遅延時間 [s] < 3
入力 / 出力
Number of inputs and outputs アナログ出力数、アナログ出力: 2
出力
最大出力数 2
出力信号 アナログ出力、アナログ信号
アナログ出力数、アナログ出力 2
電流出力 [mA] 4~20
最大負荷 [Ω] 500
短絡保護
過負荷保護回路
測定範囲 / 設定範囲
測定範囲、検出距離
5~100 l/min 0.3~6 m³/h
表示範囲
0~120 l/min 0~7.2 m³/h
分解能
0.5 l/min 0.02 m³/h
アナログスタートポイント: ASP
0~80 l/min 0~4.8 m³/h
アナログエンドポイント: AEP
20~100 l/min 1.2~6 m³/h
ステップ
0.5 l/min 0.02 m³/h
レンジアビリティー 1:20
温度監視
測定範囲、検出距離 [°C] -10~90
表示範囲 [°C] -30~110
分解能 [°C] 0.5
アナログスタートポイント [°C] -10~70
アナログエンドポイント [°C] 10~90
ステップ [°C] 0.5
精度 / 誤差
流量監視
精度 ± 2 % MEW
繰返し精度 ± 0.5 % MEW
温度監視
精度 [K] ± 1
応答時間
流量監視
応答時間 [s] 1, (dAP = 0)
スイッチング出力のダンピング (dAP) [s] 0~5
温度監視
応答速度 T05 / T09 [s] T09 = 6
ソフトウエア / プログラミング
可能なパラメータ設定方法 アナログ出力のダンピング (dAA) , 表示単位
使用環境条件
使用周囲温度 [°C] 0~60
使用周囲温度、使用周囲温度に関する注意
medium temperature < 80 °C
medium temperature < 90 °C: 0...50 °C
保存温度 [°C] -20~80
保護構造 IP 65, IP 67
試験 / 認証
EMC
DIN EN 61000-6-2
DIN EN 61000-6-3
衝撃耐性
DIN EN 60068-2-27 5 (x 9.81 m/s²) (11 ms)
振動耐性
DIN EN 60068-2-6 with water / 10~50 Hz 1 mm
with water / 50~2000 Hz 2 g
MTTF [年] 342
UL approval
UL認証番号 I002
圧力機器指令 健全なエンジニアリングの実践, PED 流体グループ2に使用可能, group 1 fluids on request
機械的仕様
重量、重さ [g] 483
材質 ステンレス 1.4404 (SUS316L), PC, PBT+PC-GF30, PPS, TPE-U
媒体接触部の材質 ステンレス 1.4404 (SUS316L), ETFE, PA 6T, PPS, FKM
締付トルク [Nm] 30
接圧部、容器接続部 接圧部 G 3/4 DN20
備考
備考
MW = 測定値
MEW = Final value of the measuring range
梱包数 1 個
電気接続
接続 コネクター式: 1 x M12, 接点、お問い合わせ、コンタクト: 金メッキ
特性図等

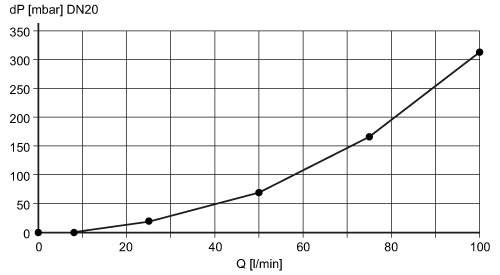

圧力損失
dP 圧力損失
Q 流量

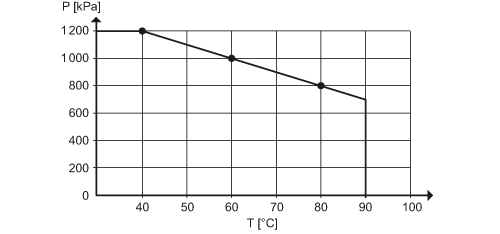

耐圧力 [MPa)
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — 製品改良のため予告無く仕様を変更をする場合があります。取扱説明書等も併せてご参照ください。日本の計量法に適合しない単位表示の製品は日本国内では使用できません。 — JA-JP — SV7204-00 — 03.07.2015 —
