- OL5002
ミラー反射型光電センサ
OL5002
OLP-FNKG
ミラー反射型光電センサ
OL5002
OLP-FNKG
一部の製品は国内使用向けの仕様にて出荷させていただいております。何卒ご了承ください。 大口のご注文は、フリーダイヤル 0120-782070 サービスセンターまでお問合せください。
廃止品 - 参考資料
製品特性
| 光源 | 赤色光 |
|---|---|
| 外装 | 角形 |
アプリケーション
| 特長 | 偏光フィルタ付 |
|---|---|
| 検出原理 | ミラー反射型光電センサ |
電気的仕様
| 使用電源電圧範囲 [V] | DC 10～36 |
|---|---|
| 消費電流 [mA] | < 37 |
| 保護クラス | II |
| 逆接続保護 | 有 |
| 光源 | 赤色光 |
| 波長 [nm] | 660 |
出力
| 電気仕様 | NPN |
|---|---|
| 出力機能 | 遮光時ON/入光時ON, (パラメータ設定が可能) |
| スイッチング出力時のDC電圧降下(最大) [V] | 2.5 |
| 自己診断機能、自己診断機能 内部電圧降下(最大) [V] | 3.5 |
| 診断出力負荷電流 [mA] | 10 |
| 出力開閉電流 (DC) [mA] | 100, (200 (～50 °C)) |
| 応答周波数 (DC) [Hz] | 500 |
| 短絡保護 | 有 |
| 短絡保護機能タイプ | パルス |
| 過負荷保護回路 | 有 |
監視範囲
| 検出距離 [m] | 0.3～5, (反射ミラー Ø 80 E20005) |
|---|---|
| 反射ミラー間検出距離 [m] | 0.3～5, (反射ミラー Ø 80 E20005) |
| 感度調整 | 有 |
| スポット径 [mm] | 250 |
| スポット径参考値 | 検出距離最大時 |
| 偏光フィルタ | 有 |
使用環境条件
| 使用周囲温度 [°C] | -25～80 |
|---|---|
| 保護構造 | IP 67 |
試験 / 認証
| EMC |
|
|---|
機械的仕様
| 外装 | 角形 | |
|---|---|---|
| 外形寸法 [mm] | 75 x 27 x 62 | |
| 材質 | PA, PBT | |
| レンズ材質 |
|
ディスプレイ / パーツ
| 表示 |
|
|---|
備考
| 梱包数 | 1 個 |
|---|
電気接続
| 接続 | 端子: ～1.5 mm², ケーブル外被: Ø 4.5～10 mm, ケーブルグランド: M16 X 1.5 |
|---|
特性図等
|

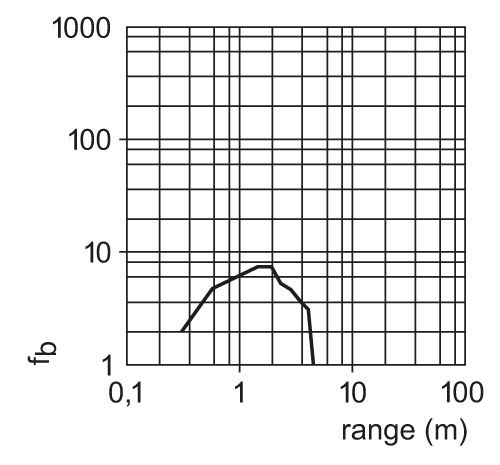

動作余裕度曲線
|
|
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — 製品改良のため予告無く仕様を変更をする場合があります。取扱説明書等も併せてご参照ください。日本の計量法や法規に適合しない単位表示の製品は日本国内では使用できません。 — JA-JP — OL5002-00 — 06.03.2003 —
OL5002 –
OLP-FNKG
- 1
- 押しボタン
電気接続
端子: ～1.5 mm², ケーブル外被: Ø 4.5～10 mm, ケーブルグランド: M16 X 1.5
接続
- 2
- 自己診断機能
