- OJ5066
透過型光電センサ 受光器
OJ5066
OJE-FPKG/FO/0,15M/US
透過型光電センサ 受光器
OJ5066
OJE-FPKG/FO/0,15M/US
- 狭い部分に取付け可能なコンパクトタグ
- 非常に長い範囲
- 感度と出力機能を直感的に設定
- 装着ベースにクリッピングして簡単に取付け
- 動作・スイッチング状態とメニューをLED表示
一部の製品は国内使用向けの仕様にて出荷させていただいております。何卒ご了承ください。 大口のご注文は、フリーダイヤル 0120-782070 サービスセンターまでお問合せください。
段階的に廃止予定。後継機種などについては、別途お問合せください。
代替品: OJ5109 製品比較: OJ5066 / OJ5109 仕様が異なる場合がございますので、ご注意ください。
製品特性
| 光源 | 赤色光 |
|---|---|
| 外装 | 角形 |
アプリケーション
| 特長 | 金メッキ接点 |
|---|---|
| 検出原理 | 透過型 |
電気的仕様
| 使用電源電圧範囲 [V] | DC 10～30 |
|---|---|
| 消費電流 [mA] | < 12 |
| 保護クラス | III |
| 逆接続保護 | 有 |
| 光源 | 赤色光 |
| 波長 [nm] | 660 |
出力
| 電気仕様 | PNP |
|---|---|
| 出力機能 | 遮光時ON/入光時ON, (設定可能) |
| スイッチング出力時のDC電圧降下(最大) [V] | 2.5 |
| 出力開閉電流 (DC) [mA] | 200 |
| 応答周波数 (DC) [Hz] | 1200 |
| 短絡保護 | 有 |
| 短絡保護機能タイプ | パルス |
| 過負荷保護回路 | 有 |
監視範囲
| 投光器 / 受光器 | 受光器 |
|---|---|
| 検出距離 [m] | < 10 |
| 感度調整 | 有 |
使用環境条件
| 使用周囲温度 [°C] | -25～60 |
|---|---|
| 保護構造 | IP 67 |
試験 / 認証
| EMC |
|
||
|---|---|---|---|
| MTTF [年] | 968 |
機械的仕様
| 重量 [g] | 54.8 | |
|---|---|---|
| 外装 | 角形 | |
| 外形寸法 [mm] | 35 x 24 x 11 | |
| 材質 | 外装: ABS, ブラケット: 亜鉛ダイキャスト, LED 表示窓: エラストマー樹脂 (SEPS), 押しボタン: エラストマー樹脂 (SEPS) | |
| レンズ材質 |
|
|
| レンズ位置 | フロントレンズ型 |
ディスプレイ / パーツ
| 表示 |
|
||||||
|---|---|---|---|---|---|---|---|
| 電子ロック | 有 |
アクセサリ
| 付属品 |
|
|---|
備考
| 備考 |
|
|
|---|---|---|
| 梱包数 | 1 個 |
電気接続
| 接続 | ケーブル: 0.15 m, PUR |
|---|---|
| 接続 | コネクタ式: 1 x M12, コーディング: A, コネクタ外装材質、コネクタ外装: Hytrel 8068, 締結部: ステンレス 1.4404 (SUS316L), コンタクト: 金メッキ |
特性図等
|

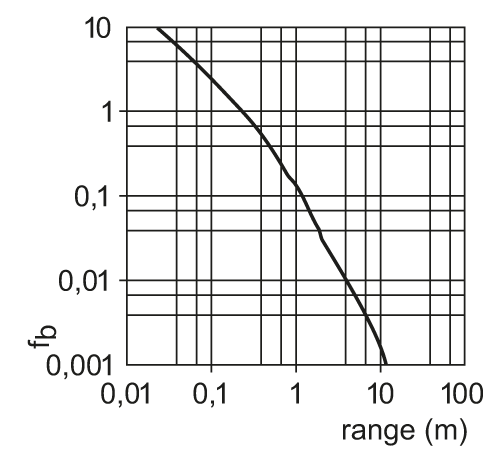

動作余裕度曲線
|
|
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — 製品改良のため予告無く仕様を変更をする場合があります。取扱説明書等も併せてご参照ください。日本の計量法や法規に適合しない単位表示の製品は日本国内では使用できません。 — JA-JP — OJ5066-01 — 05.05.2010 —
OJ5066 –
OJE-FPKG/FO/0,15M/US
- 1
- 押しボタン(機能はありません)
電気接続
ケーブル: 0.15 m, PUR
コネクタ式: 1 x M12, コーディング: A, コネクタ外装材質、コネクタ外装: Hytrel 8068, 締結部: ステンレス 1.4404 (SUS316L), コンタクト: 金メッキ
接続
- 2
- Teach
