- LMC110

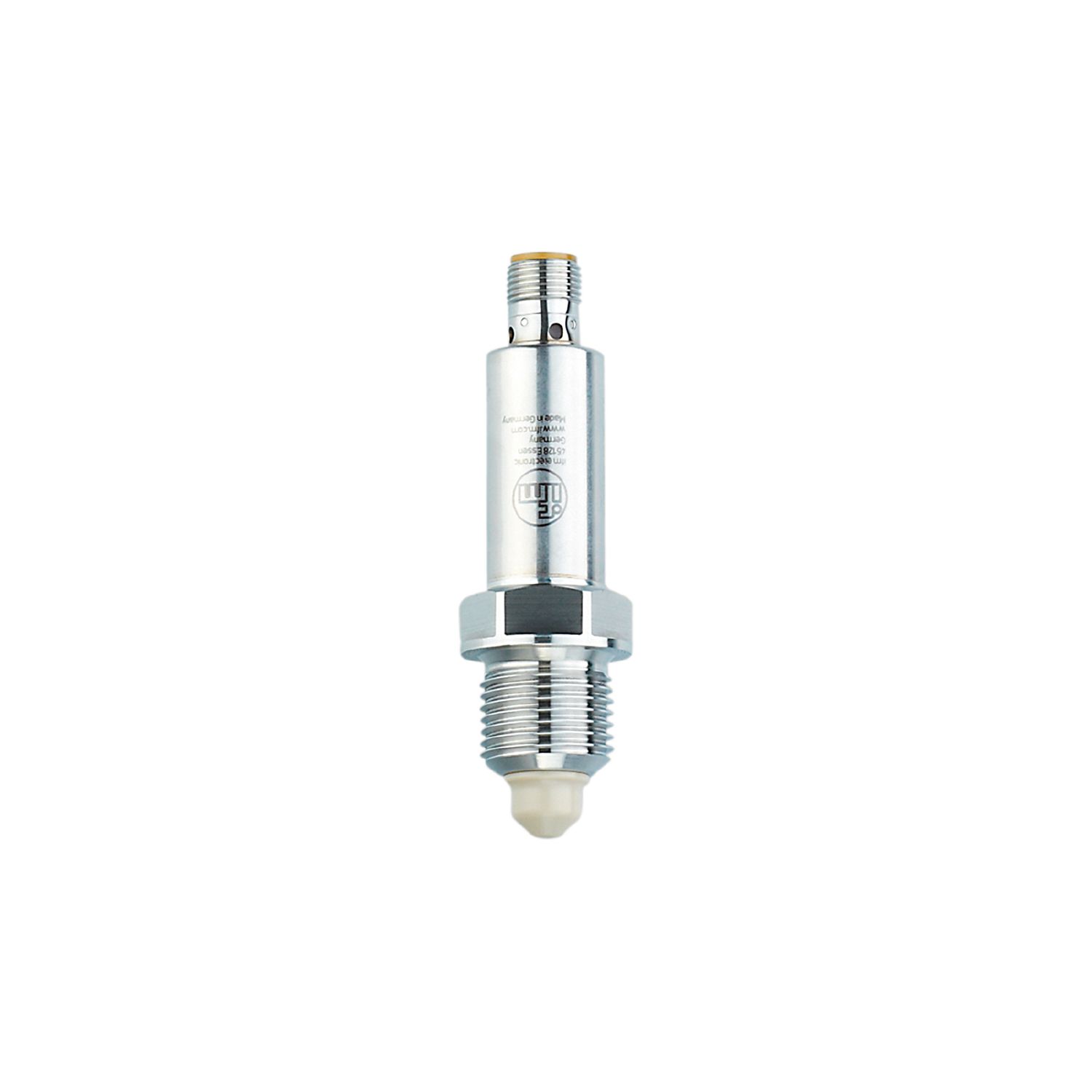

ポイントレベル測定センサ
LMC110
LMFCE-B12E-QSKG-1/US
ポイントレベル測定センサ
LMC110
LMFCE-B12E-QSKG-1/US
- タンクや容器のレベルを高い信頼性で制御
- 2つのプログラム可能なスイッチング出力、1つはIO-Link通信インターフェース付き
- 油および油性媒体にプリセット
- ネジ切りアダプターによるシンプルな媒体接触部
- 沈着や泡を高い信頼性で抑制
② Go ifmonline –e-shopでご注文いただきました製品は、 すべて国内使用向けの仕様にて出荷させていただいております。何卒ご了承ください。 大口のご注文は、フリーダイヤル 0120-782070 サービスセンターまでお問合せください。
{{ifmVariantName}}
| 製品特性 | |||||||
|---|---|---|---|---|---|---|---|
| 入力数 / 出力数 | デジタル出力: 2 | ||||||
| 工場出荷時設定 | 油, 油性媒体 | ||||||
| プロセス接続 | G 1/2 おすねじ | ||||||
| アプリケーション | |||||||
| 特性 | 金メッキ接点 | ||||||
| 媒体 | 水, 水溶性媒体, 油, 油性媒体 , クーラント, 粉体 | ||||||
| 使用できない媒体 | 取扱説明書の"機能と特徴"をご参照ください。 | ||||||
| 媒体温度 [°C] | -25～100 | ||||||
| プローブ長 [mm] | 28 | ||||||
| 容器にかけられる最大圧力 、タンクの圧力 [MPa] | -0.1～4 | ||||||
| MAWP(CRN認証アプリケーション) [bar] | 40 | ||||||
| 油 | |||||||
| 媒体温度 [°C] | -25～100 | ||||||
| 電気的仕様 | |||||||
| 使用電源電圧範囲 [V] | DC 18～30 | ||||||
| 消費電流 [mA] | < 35 | ||||||
| 保護クラス | III | ||||||
| 逆接続保護 | 有 | ||||||
| 入力 / 出力 | |||||||
| 入力数 / 出力数 | デジタル出力: 2 | ||||||
| 出力 | |||||||
| 最大出力数 | 2 | ||||||
| 出力信号 | スイッチング信号, IO-Link | ||||||
| 電気仕様 | PNP/NPN | ||||||
| デジタル出力 | 2 | ||||||
| 出力機能 | ノーマルオープン / ノーマルクローズ, (パラメータ設定が可能) | ||||||
| スイッチング出力時のDC電圧降下(最大) [V] | 2.5 | ||||||
| 出力開閉電流 (DC) [mA] | 50, (100 (～60 °C)) | ||||||
| 短絡保護 | 有 | ||||||
| 短絡保護機能タイプ | 有 (熱測定/パルス式) | ||||||
| 過負荷保護回路 | 有 | ||||||
| 測定範囲 / 設定範囲 | |||||||
| 工場出荷時設定 | 油, 油性媒体 | ||||||
| 応答時間 | |||||||
| 応答時間 [s] | < 0.5 | ||||||
| インターフェース | |||||||
| 通信インターフェース | IO-Link | ||||||
| 伝送タイプ | COM2 (38,4 kBaud) | ||||||
| IO-Link リビジョン | 1.1 | ||||||
| SDCI適合規格 | IEC 61131-9 | ||||||
| プロファイル | Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis | ||||||
| SIOモード | 有 | ||||||
| 必要とするマスタポートのタイプ | A | ||||||
| プロセスデータ: アナログ | 1 | ||||||
| プロセスデータ: バイナリー | 2 | ||||||
| 最小プロセスサイクル時間 [ms] | 2.3 | ||||||
| サポートされるDeviceID |
|
||||||
| 使用環境条件 | |||||||
| 使用周囲温度 [°C] | -25～85 | ||||||
| 保存温度 [°C] | -40～85 | ||||||
| 保護構造 | IP 68, IP 69K, (水深1m(水圧10kPa)で7日間の水没耐性: IP 68) | ||||||
| 試験 / 認証 | |||||||
| EMC |
|
||||||
| 衝撃耐性 |
|
||||||
| 振動耐性 |
|
||||||
| MTTF [年] | 534 | ||||||
| UL規格認証 |
|
||||||
| 機械的仕様 | |||||||
| 重量 [g] | 127.5 | ||||||
| 寸法図 [mm] | Ø 18.1 / L = 76.2 | ||||||
| 材質 | ステンレス 1.4404 (SUS316L), PEEK, PEI, FKM | ||||||
| 媒体接触部の材質 | ステンレス 1.4404 (SUS316L), PEEK, FKM | ||||||
| プロセス接続 | G 1/2 おすねじ | ||||||
| ディスプレイ / パーツ | |||||||
| 表示 |
|
||||||
| 備考 | |||||||
| 梱包数 | 1 個 | ||||||
| 電気接続 | |||||||
| 接続 | コネクタ式: 1 x M12, コーディング: A, コンタクト: 金メッキ | ||||||
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — 製品改良のため予告無く仕様を変更をする場合があります。取扱説明書等も併せてご参照ください。日本の計量法や法規に適合しない単位表示の製品は日本国内では使用できません。 — JA-JP — LMC110-00 — 11.05.2017 —
|
|||||||
LMC110 –
LMFCE-B12E-QSKG-1/US
- 1
- シーリング(パッキン)
電気接続
コネクタ式: 1 x M12, コーディング: A, コンタクト: 金メッキ
接続
- OUT1:
- スイッチング出力 IO-Link
- OUT2:
- スイッチング出力
- DIN EN 60947-5-2規格による色
- 芯線色 :
- BK =
- 黒
- BN =
- 茶
- BU =
- 青
- WH =
- 白
