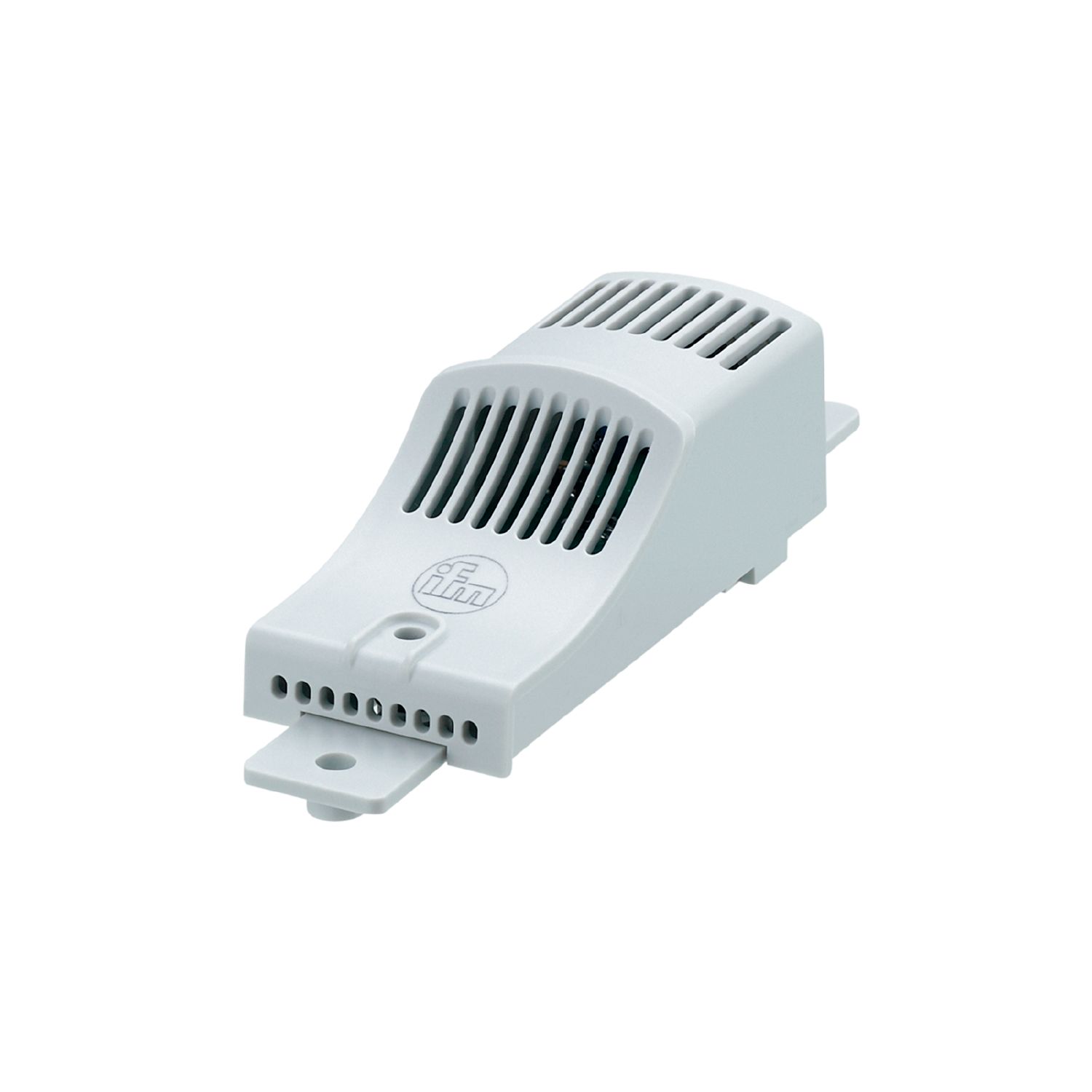

温湿度センサ
LDH292
AIR HUMIDITY SENSOR IO-LINK
製品特性
| 入力数 / 出力数 | デジタル出力: 1 |
|---|
アプリケーション
| 特長 | 金メッキ接点 |
|---|
電気的仕様
| 使用電源電圧範囲 [V] | DC 18～30 |
|---|---|
| 消費電流 [mA] | 13 |
| 保護クラス | III |
| 逆接続保護 | 有 |
| 起動遅延時間 [s] | < 1 |
| 測定原理 | 静電容量式 |
入力 / 出力
| 入力数 / 出力数 | デジタル出力: 1 |
|---|
出力
| 最大出力数 | 1 |
|---|---|
| 出力信号 | IO-Link |
| デジタル出力 | 1 |
測定範囲 / 設定範囲
| 測定範囲 [% RH] | 0～100 |
|---|
| 測定範囲 [°C] | -40～80 |
|---|
精度 / 誤差
| 精度 [% RH] | 3, (20～80 %RHの範囲) |
|---|---|
| 分解能 [% RH] | 0,1 |
| 精度 [K] | ± 0.3 |
|---|---|
| 分解能 [K] | 0.1 |
応答時間
| 応答時間 [s] | < 30, (T90) |
|---|
| 応答時間 [s] | < 300, (T90) |
|---|
インターフェース
| 通信インターフェース | IO-Link | ||||
|---|---|---|---|---|---|
| 伝送タイプ | COM2 (38,4 kBaud) | ||||
| IO-Link リビジョン | 1.1 | ||||
| プロファイル | Identification and Diagnosis (0x4000), Measurement Data Channel (0x800A) | ||||
| SIOモード | － | ||||
| 必要とするマスタポートのタイプ | A | ||||
| 最小プロセスサイクル時間 [ms] | 4.5 | ||||
| サポートされるDeviceID |
|
使用環境条件
| 使用周囲温度 [°C] | -40～80 | ||
|---|---|---|---|
| 使用周囲温度に関する注意 |
|
||
| 保存温度 [°C] | -40～85 | ||
| 備考 |
|
||
| 保護構造 | IP 20, (センサのみ: IP 57) |
試験 / 認証
| EMC |
|
||||
|---|---|---|---|---|---|
| MTTF [年] | 195 | ||||
| UL規格認証 |
|
機械的仕様
| 重量 [g] | 70 |
|---|---|
| 取り付け方法 | DINレール35mmクリップ固定式(EN 60715), ねじ装着, (M5) |
| 外形寸法 [mm] | 140 x 40 x 38 |
| 材質 | 樹脂外装 UL94 V-0, ライトグレー |
| 取付方向 | 垂直, コネクタ側上向き |
備考
| 梱包数 | 1 個 |
|---|
電気接続
| 接続 | コネクタ式: 1 x M12 (EN 61067-2-101), コーディング: A, コンタクト: 金メッキ |
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — 製品改良のため予告無く仕様を変更をする場合があります。取扱説明書等も併せてご参照ください。日本の計量法や法規に適合しない単位表示の製品は日本国内では使用できません。 — JA-JP — LDH292-00 — 13.04.2023 —
LDH292 –
AIR HUMIDITY SENSOR IO-LINK
電気接続
コネクタ式: 1 x M12 (EN 61067-2-101), コーディング: A, コンタクト: 金メッキ
接続
- DIN EN 60947-5-2規格による色
- 芯線色 :
- BK =
- 黒
- BN =
- 茶
- BU =
- 青
