スイッチング電源 DC 24 V

PSU-1AC/24VDC-10A

DN4013

{{'OPTIONAL_INFO' | productAvailability | error}}

お客様
申し訳ございません。このデータシートのご要望の言語バージョンはありません。ご質問はメールでお問い合わせください。

よろしくお願い申し上げます。
ifmチーム


Go ifmonline –e-shopでご注文いただきました製品は、 すべて国内使用向け仕様にて出荷させていただいております。何卒ご了承ください。大口のご注文は0120-21-1668
(営業時間月~金 9:00~17:00 )

  • コントローラー、センサー、アクチュエーター、産業用エレクトロニクス用供給電源
  • 高効率で低い電力損失
  • 高い出力保持時間
  • 非常に場所を取らない設計
  • 高いパワーリザーブ
  • ce
  • cul
  • cruus
PDFフォーマットのデータシート

Technische Details
電気的仕様
周波数 (AC) [Hz] 47~64
入力電源電圧範囲 [%] 10
入力電源電圧範囲 2 [%] 10
使用電源電圧範囲 [V] 自動レンジ設定
定格電圧 (AC) [V] < 230
定格周波数 (AC) [Hz] 50~60
入力電源電圧範囲 (AC) [V] 100~120 / 200~240
出力電圧 [V] 24~28
保護クラス I, (IEC 61140)
過電圧保護 有, (DC < 39)
出力電圧 [V] 調整可能, 出力電圧: SELV, PELVに適合
Max. output current at min. output voltage [A] 10
Max. output current at max. output voltage [A] 8.6
Max. output current peak at min. output voltage [A] 12
Max. output current peak at max. output voltage [A] 10.3
Output power (permanent) [W] 240
Output power (peak) [W] 288
Note on output power (peak)
≦ 45 °C 長時間可能, > 45 °C 1分以内 (10分毎)
Power factor (nominal voltage 120 V AC / 60 Hz) 0.59
Power factor (nominal voltage 230 V AC / 50 Hz) 0.51
パワーリザーブ [%] 20
出力回路数 1
Max. residual ripple [mV] 50
Switch-on peak current (nominal voltage 120 V AC / 60 Hz) [A] 3
Switch-on peak current (nominal voltage 230 V AC / 50 Hz) [A] 3
突入電流の制御
Efficiency (nominal voltage 120 V AC / 60 Hz) [%] 91
Efficiency (nominal voltage 230 V AC / 50 Hz) [%] 91.6
外部入力保護 ≦ B-10 A / ≦ C-6 A
ディレーティング [W/K] 6 (60~70 °C)
Mains buffering time (nominal voltage 120 V AC / 60 Hz) [ms] 46
Mains buffering time (nominal voltage 230 V AC / 50 Hz) [ms] 47
Input current (nominal voltage 120 V AC / 60 Hz) [A] 3.73
Input current (nominal voltage 230 V AC / 50 Hz) [A] 2.23
Power loss (nominal voltage 120 V AC / 60 Hz) [W] 23.7
Power loss (nominal voltage 230 V AC / 50 Hz) [W] 22
逆流防止 [V] 35
出力
短絡保護
過負荷保護回路
過負荷機能 一定の出力電流
Type DC-OK signal リレー出力
Reliability of the DC OK signal DC 60 V (0.3 A) / DC 30 V (1 A) / AC 30 V (0.5 A)
使用環境条件
使用周囲温度 [°C] -25~70
使用周囲温度、使用周囲温度に関する注意
冷却のための自由空間を確保して下さい。(取扱説明書参照)
保存温度 [°C] -40~85
最大相対湿度 [%] 95, (IEC 60068-2-30)
保護構造 IP 20, (EN 60529)
汚染度 2, (IEC 62103: 導電汚染なきこと、導電性の汚れや異物からの保護)
温度保護、過熱保護 true
試験 / 認証
EMC
EN 61000-6-1
EN 61000-6-2
EN 61000-6-4
振動耐性
IEC 60068-2-6 ±1,6 mm 2...17,8 Hz / 2 (x 9.81 m/s²) 17,8...500 Hz
衝撃耐性
IEC 60068-2-27 30 (x 9.81 m/s²) 6 ms / 20 (x 9.81 m/s²) 11 ms
機械的仕様
重量、重さ [g] 875.5
取り付け方法 レール, (TH35 (EN 60715))
寸法図 [mm] 124 x 62 x 122.5
材質 鋼板
ディスプレイ / パーツ
表示
DCok 1 LED
備考
備考
総合電圧が最大DC 150Vまでの同様の機種にのみ出力の直列接続が可能です。
梱包数 1 個
電気接続
接続 ネジ端子:
特性図等
ブロック図
出力特性
電力効率/損失 特性

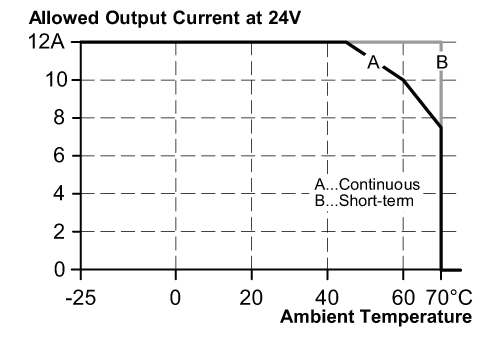

ディレーティング特性
出力保持時間特性
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — 製品改良のため予告無く仕様を変更をする場合があります。取扱説明書等も併せてご参照ください。日本の計量法に適合しない単位表示の製品は日本国内では使用できません。 — JA-JP — DN4013-00 — 10.01.2014 —
