Sensore a ultrasuoni

UGT509

UGA01600GOKG/IO-LINK/US

Sensore a ultrasuoni

UGT509

UGA01600GOKG/IO-LINK/US

  • Campo di rilevamento molto grande
  • Regolazione intuitiva del campo di rilevamento premendo i pulsanti o tramite IO-Link
  • LED ben visibile per l'indicazione di stato di commutazione ed eco
  • Funzione uscita NO/NC programmabile
  • Rilevamento senza contatto, indipendentemente dal colore, dalla trasparenza o dalle caratteristiche di superficie dell'oggetto
Acquista su "my ifm" – Fino al 31 dicembre 2021 risparmia il 2% ordinando questo prodotto online! Visualizzerai lo sconto nel riepilogo, prima di confermare il tuo ordine.
{{ifmVariantName}}



  • ce
  • ukca
  • eac
  • cul
  • iolink
Dettagli tecnici
Caratteristiche del prodotto
Modello elettrico PNP
Funzione uscita NO / NC; (parametrizzabile)
Distanza di commutazione [mm] 150...1600; (Target: 200 x 200 mm)
Interfaccia di comunicazione IO-Link
Corpo Tipo filettato
Dimensioni [mm] M18 x 1 / L = 97,5
Dati elettrici
Tensione di esercizio [V] 10...30 DC; ("supply class 2" secondo cULus)
Corrente assorbita [mA] 55
Classe di isolamento III
Protezione da inversione di polarità si
Tempo di ritardo disponibilità [s] < 0,3
Frequenza del convertitore [kHz] 230
Ingressi/Uscite
Numero totale di ingressi e uscite Numero delle uscite digitali: 2
Uscite
Numero totale uscite 2
Modello elettrico PNP
Numero delle uscite digitali 2
Funzione uscita NO / NC; (parametrizzabile)
Max. caduta di tensione uscita di commutazione DC [V] 2,2
Permanente capacità di corrente dell'uscita di commutazione DC [mA] 100
Frequenza di commutazione DC [Hz] 3
Protezione da cortocircuito si
Resistente a sovraccarico si
Campo di rilevamento
Distanza di commutazione [mm] 150...1600; (Target: 200 x 200 mm)
Zona morta [mm] 150
Angolo di apertura cilindrico [°] 15; (±2)
Campo di rilevamento isteresi [mm] < 1
Max. deriva dell'angolo di 90° sensore / oggetto [°] ± 4
Precisione / Deriva
Compensazione della temperatura si
Isteresi [%] < 2
Deriva del punto di commutazione [%] -2...2
Indicazioni su precisione / deriva I valori indicati vengono raggiunti dopo un tempo di riscaldamento di almeno 20 minuti
Ripetibilità 1 %
Risoluzione [mm] 1
Software / Programmazione
Opzioni di parametrizzazione isteresi / finestra; secondo punto di commutazione; Ritardo di attivazione e disattivazione; commutazioni; Funzione teach; commutazione impulso luce/buio
Interfacce
Interfaccia di comunicazione IO-Link
Tipo di trasmissione COM2 (38,4 kBaud)
Versione IO-Link 1.1
Standard SDCI IEC 61131-9
Profili Smart Sensor: Device Identification; Multi-channel, two setpoint switching sensor, type 0 Generic Profiled Sensor; Process Data Variable; Device Diagnosis; Teach Channel
Modo SIO si
Classe richiesta per porta master A
Min. tempo di ciclo del processo [ms] 3,2
Dati di processo IO-Link (ciclici)
Commutazione lunghezza bit
Valore di processo 16
Stato del dispositivo 4
Informazioni binarie di commutazione 2
Funzioni IO-Link (acicliche) Tag specifico per l'applicazione; contatore delle ore operative
DeviceID supportati
Modo operativo DeviceID
default 700
Nota
Per ulteriori informazioni, consultare il file PDF IODD alla voce "Download"
Condizioni ambientali
Temperatura ambiente [°C] -20...70
Temperatura di immagazzinamento [°C] -30...80
Grado di protezione IP 67
Test / Certificazioni
EMC
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 HF irradiata 3 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 HF condotta 3 V
EN 55011 Classe A
Resistenza a vibrazione
EN 60068-2-6 Fc (10-55) Hz 1 mm ampiezza, durata della vibrazione 5 min., 30 min. per ogni asse con risonanza oppure 55 Hz
Resistenza agli urti
EN 60068-2-27 Ea 30 g 11 ms semisinusoide; 3 shock ciascuno in ogni direzione dei 3 assi di coordinate
MTTF [anni] 132
Certificazione UL
Ta -20...70 °C
Tensione di alimentazione Class 2
Numero file UL E174191
Dati meccanici
Peso [g] 102
Corpo Tipo filettato
Dimensioni [mm] M18 x 1 / L = 97,5
Definizione filettatura M18 x 1
Materiali 1.4404 (AISI 316L); PA; vetroceramica Epoxid
Coppia di serraggio [Nm] 50
Elementi di indicazione e comando
Indicazione
Stato di commutazione 2 x LED, giallo
eco 1 x LED, verde
Funzione teach si
Accessori
Fornitura
dadi di fissaggio: 2, acciaio inox
Osservazioni
Osservazioni
Tensione di esercizio "supply classe 2" secondo cULus
Quantità 1 pezzo
Collegamento elettrico
Collegamento Connettore: 1 x M12

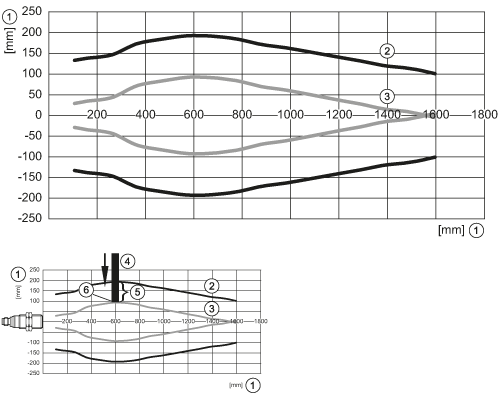

diagrammi e curve

1: Distanza
2: Campo di rilevamento
3: curva di avvicinamento
4: Target 200 x 200 mm
5: 50 % del target nel campo di rilevamento
6: Punto di commutazione
