Encoder incrementale con albero pieno

RV3110

INCREMENTAL ENCODER

Encoder incrementale con albero pieno

RV3110

INCREMENTAL ENCODER

  • Sequenza impulsi definita per il rilevamento affidabile di velocità di rotazione
  • Per la precisa determinazione della posizione e la misurazione lineare
  • Comunicazione e configurazione semplici tramite IO-Link
  • Elevata resistenza a shock e vibrazioni grazie al sistema di scansione magnetico
  • Risoluzione programmabile da 1 a 10.000
Go ifmonline – Fino al 30 giugno 2021 risparmia il 3% ordinando questo prodotto online! Visualizzerai lo sconto nel riepilogo, prima di confermare il tuo ordine.
{{ifmVariantName}}



  • ce
  • iolink
  • cul
Dettagli tecnici
Caratteristiche del prodotto
Risoluzione 1...10000; (parametrizzabile; Impostazione di fabbrica: 1024) linee
Interfaccia di comunicazione IO-Link
Versione albero albero pieno
Diametro albero [mm] 10
Applicazione
Principio di funzionamento incrementale
Sistema di tasteggio magnetico
Dati elettrici
Tensione di esercizio [V] 4,75...30 DC
Corrente assorbita [mA] < 150
Classe di isolamento III
Protezione da inversione di polarità si
Tempo di ritardo disponibilità [s] 0,5
Max. velocità elettrica [U/min] 12000
Uscite
Modello elettrico HTL/TTL
Capacità di corrente per uscita [mA] 50
Frequenza di commutazione [kHz] 1000
Impostazione di fabbrica
Funzione uscita: HTL (50 mA)
Protezione da cortocircuito si
Spostamento di fase A e B [°] 90
Campo di misura/regolazione
Risoluzione 1...10000; (parametrizzabile; Impostazione di fabbrica: 1024) linee
Precisione / Deriva
Precisione [°] 0,1
Software / Programmazione
Opzioni di parametrizzazione Risoluzione; Senso di rotazione; HTL; TTL
Interfacce
Interfaccia di comunicazione IO-Link
Tipo di trasmissione COM2 (38,4 kBaud)
Versione IO-Link 1.1
Modo SIO si
Min. tempo di ciclo del processo [ms] 2,3
Condizioni ambientali
Temperatura ambiente [°C] -40...85
Temperatura di immagazzinamento [°C] -40...85
Max. umidità relativa dell'aria ammessa [%] 95; (condensazione non ammessa)
Grado di protezione IP 67; (lato corpo: IP 67; lato albero: IP 67)
Test / Certificazioni
Resistenza agli urti
100 g
Resistenza alle vibrazioni
20 g
Dati meccanici
Peso [g] 591,5
Dimensioni [mm] Ø 58 / L = 79,5
Materiali flangia: 1.4571 (AISI 316Ti); Corpo: 1.4521 (acciaio inox / AISI 444); NBR
Max. velocità di rotazione meccanica [U/min] 12000
Max. coppia di serraggio iniziale [Nm] 1
Temperatura di riferimento coppia di serraggio [°C] 20
Versione albero albero pieno
Diametro albero [mm] 10
Materiale albero
1.4571 (AISI 316Ti)
Max. sollecitazione assiale sull'estremità dell'albero [N] 40
Max. sollecitazione radiale sull'estremità dell'albero [N] 60
Flangia di fissaggio Clamping flange
Collegamento elettrico
IO-Link Connettore: 1 x M12, radiale, utilizzabile anche assiale; Corpo: 1.4401 (acciaio inox / AISI 316); Max. lunghezza del cavo: 100 m; (IO-Link: max. 20 m)
diagrammi e curve

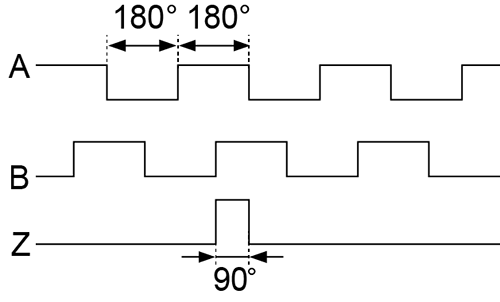

Diagramma degli impulsi
rotazione in senso orario (visto sull'albero)
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Ci riservamo il diritto di modificare i dati tecnici senza preavviso. — IT-IT — RV3110-00 —
