Alimentatore switching 24 V DC

DN4032

PSU-2AC/24VDC-5A

Alimentatore switching 24 V DC

DN4032

PSU-2AC/24VDC-5A

  • Per la corrente di alimentazione regolata di sistemi di controllo, sensori, attuatori ed elettronica industriale
  • Minima perdita di potenza grazie ad un'elevata efficienza energetica
  • Elevato tempo di soppressione caduta di tensione
  • Dimensioni ideali per spazi ridotti
  • Riserve di potenza elevate
Acquista su "my ifm" – Fino al 30 giugno 2024 risparmia il 2% ordinando questo prodotto online! Visualizzerai lo sconto nel riepilogo, prima di confermare il tuo ordine.
  • ce
  • ukca
  • cul
  • cruus
Dati elettrici
Frequenza AC [Hz] 47...64
Tolleranza della tensione di esercizio [%] 15...20
Tensione nominale AC [V] < 400
Campo di tensione d'ingresso AC [V] 380...480
Tensione di uscita DC [V] 24...28
Classe di isolamento I; (IEC 61140)
Protezione da sovratensione si; (< 32 DC)
Tensione di uscita [V] regolabile; Tensione di uscita secondo SELV, PELV
Max. corrente di uscita con min. tensione di uscita [A] 5
Max. corrente di uscita con max. tensione di uscita [A] 4,3
Max. corrente di uscita per breve tempo con min. tensione di uscita [A] 6
Max. corrente di uscita per breve tempo con max. tensione di uscita [A] 5,2
Potenza di uscita (continua) [W] 120
Potenza di uscita (breve) [W] 144
Indicazioni per la potenza di uscita (breve) [W]
≤ 45 °C sempre ammesso; > 45 °C < 1 minuto ogni 10 minuti
Fattore di rendimento (tensione nominale 400 V AC / 50 Hz) 0,45
Indicazioni sul fattore di rendimento (tensione nominale 400 V AC / 50 Hz)
con tensione di fase simmetrica
Fattore di rendimento (tensione nominale 480 V AC / 50 Hz) 0,43
Indicazioni sul fattore di rendimento (tensione nominale 480 V AC / 50 Hz)
con tensione di fase simmetrica
Riserva di potenza [%] 20
Numero circuiti della corrente di uscita 1
Max. ondulazione residua [mV] 50
Corrente di picco di entrata (tensione nominale 400 V AC / 60 Hz) [A] 4
Corrente di picco di entrata (tensione nominale 480 V AC / 50 Hz) [A] 4
Limitazione della corrente di entrata si
Efficienza energetica (tensione nominale 400 V AC / 60 Hz) [%] 90,4
Efficienza energetica (tensione nominale 480 V AC / 50 Hz) [%] 90
Protezione esterna dell'ingresso ≤ B-6 A / ≤ C-3 A
Derating [W/K] 3 (60...70 °C)
Tempo di soppressione caduta di tensione (tensione nominale 400 V AC / 60 Hz) [ms] 27
Tempo di soppressione caduta di tensione (tensione nominale 480 V AC / 50 Hz) [ms] 48
Corrente di ingresso (tensione nominale 400 V AC / 60 Hz) [A] 0,75
Corrente di ingresso (tensione nominale 480 V AC / 50 Hz) [A] 0,68
Perdita di potenza (tensione nominale 400 V AC / 60 Hz) [W] 12,7
Perdita di potenza (tensione nominale 480 V AC / 50 Hz) [W] 13,3
Protezione da corrente di ritorno [V] 35
Uscite
Resistente a cortocircuito si
Resistente a sovraccarico si
Caratteristica di sovraccarico corrente di uscita costante
Condizioni ambientali
Temperatura ambiente [°C] -25...70
Indicazioni per la temperatura ambiente
Rispettare gli spazi liberi necessari per il raffreddamento per convezione (vedere istruzioni per l'uso)
Temperatura di immagazzinamento [°C] -40...85
Max. umidità relativa dell'aria ammessa [%] 95; (IEC 60068-2-30)
Grado di protezione IP 20; (EN 60529)
Grado di sporco 2; (IEC 62103: sporco conduttivo non ammesso)
Test / Certificazioni
EMC
EN 61000-6-1
EN 61000-6-2
EN 61000-6-3
EN 61000-6-4
EN 61000-3-2 Classe A
Resistenza a vibrazione
IEC 60068-2-6 ±1,6 mm 2...17,8 Hz / 2 g 17,8...500 Hz
Resistenza agli urti
IEC 60068-2-27 30 g 6 ms / 20 g 11 ms
Correzione fattore di rendimento PFC conforme
Dati meccanici
Peso [g] 607
Tipo di montaggio guida DIN; (TH35 (EN 60715))
Dimensioni [mm] 124 x 40 x 122,5
Materiali lamiera di acciaio
Elementi di indicazione e comando
Indicazione
DC ok 1 x LED
Osservazioni
Osservazioni
Il collegamento in serie delle uscite vale solo per gli stessi dispositivi fino ad una tensione totale di max. 150 V DC.
Quantità 1 pezzo
Collegamento elettrico
Collegamento Morsetti a vite:
diagrammi e curve

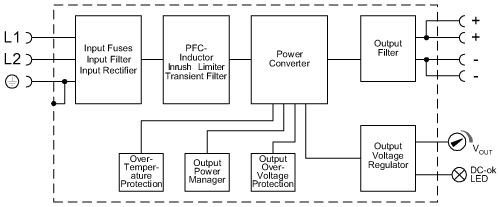

Diagramma a blocchi

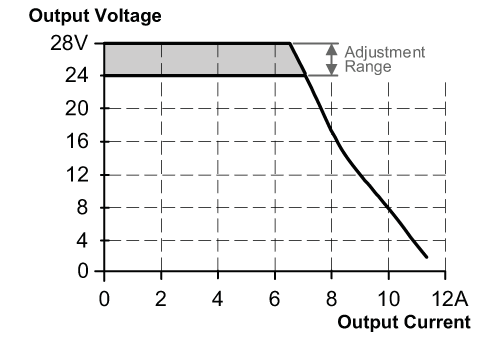

parametro uscita

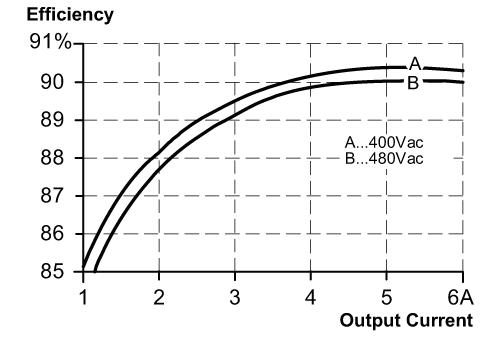

curva per efficienza energetica / perdita di potenza

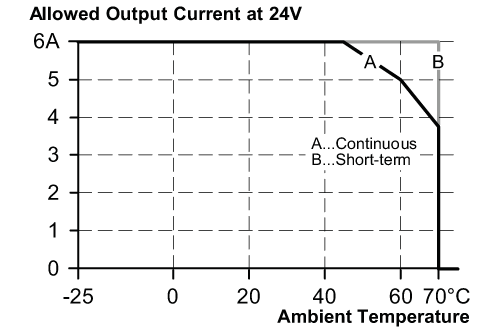

curva per derating
curva per tempo di soppressione caduta di tensione
