Corrente di alimentazione AS-i

AC1257

PSU-24VDC/ASi-4A

Corrente di alimentazione AS-i

AC1257

PSU-24VDC/ASi-4A

  • Affidabile alimentazione di corrente per moduli, sensori e attuatori
  • Alta immunità alle interferenze e sufficienti riserve di potenza per la compensazione di picchi di corrente
  • Disaccoppiamento sicuro delle interferenze derivanti dall'alimentazione primaria
  • Dimensioni ideali per spazi ridotti
  • Minimo surriscaldamento del quadro elettrico grazie ad un'elevata efficienza energetica
Go ifmonline – Risparmia il 3% ordinando questo prodotto online!
Visualizzerai lo sconto nel riepilogo, prima di confermare il tuo ordine.
{{ifmVariantName}}



  • ce
  • asi
  • cul
Dettagli tecnici
Dati elettrici
Tolleranza della tensione di esercizio [%] 25...35
Tensione nominale DC [V] 24
Tensione di ingresso DC [V] 24
Classe di isolamento III
Protezione da sovratensione si; (< 36 V)
Max. tempo di ritardo disponibilità [ms] 650
Tensione di uscita AS-i [V] 30,5
Potenza di uscita (continua) [W] 122
Potenza di uscita (breve) [W] 134
Indicazioni per la potenza di uscita (breve)
temporaneamente per caricare le capacità del bus dopo l'attivazione
Riserva di potenza [%] 10
Numero circuiti della corrente di uscita 1
Corrente di uscita AS-i [A] 4
Max. ondulazione residua [mV] 50
Corrente di picco di entrata (tensione nominale 24 V DC) [A] 2
Limitazione della corrente di entrata si
Efficienza energetica (tensione nominale 24 V DC) [%] 90,5
Protezione esterna dell'ingresso ≤ B-10 A / ≤ C-8 A
Derating [W/K] 3 (60...70 °C)
Tempo di soppressione caduta di tensione (tensione nominale 24 V DC) [ms] 6
Corrente di ingresso (tensione nominale 24 V DC) [A] 5,5
Perdita di potenza (tensione nominale 24 V DC) [W] 12,7
Disaccoppiamento dati integrato si
Protezione da corrente di ritorno [V] 35
Uscite
Resistente a cortocircuito si
Resistente a sovraccarico si
Caratteristica di sovraccarico corrente di uscita costante
Possibile commutazione parallela delle uscite no
Possibile commutazione parallela delle uscite no
Condizioni ambientali
Temperatura ambiente [°C] -25...70
Indicazioni per la temperatura ambiente
Rispettare gli spazi liberi necessari per il raffreddamento per convezione (vedere istruzioni per l'uso)
Temperatura di immagazzinamento [°C] -40...85
Max. umidità relativa dell'aria ammessa [%] 95; (IEC 60068-2-30)
Grado di protezione IP 20
Grado di sporco 2; (IEC 62103: sporco conduttivo non ammesso)
Test / Certificazioni
EMC
EN 61000-6-1
EN 61000-6-2
EN 61000-6-3
EN 61000-6-4
Resistenza a vibrazione
IEC 60068-2-6 ± 1,6 mm 2...17,8 Hz / 2 g 17,8...500 Hz
Resistenza agli urti
IEC 60068-2-27 30 g 6 ms / 20 g 11 ms
Parametri AS-i
Certificato AS-i 98801
Dati meccanici
Peso [g] 621
Tipo di montaggio guida DIN; (TH35 (EN 60715))
Dimensioni [mm] 124 x 40 x 120
Materiali lamiera di acciaio
Elementi di indicazione e comando
Indicazione
tensione AS-i LED, verde
Osservazioni
Quantità 1 pezzo
Collegamento elettrico
Collegamento Morsetti a vite:
diagrammi e curve
Diagramma a blocchi

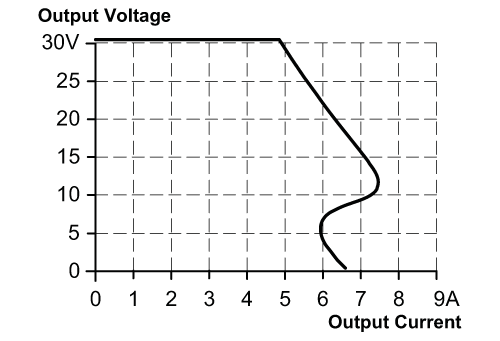

parametro uscita

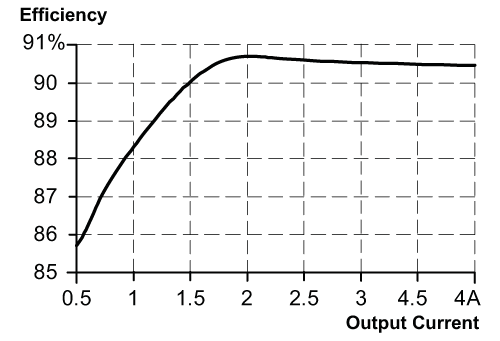

curva per efficienza energetica / perdita di potenza
curva per derating

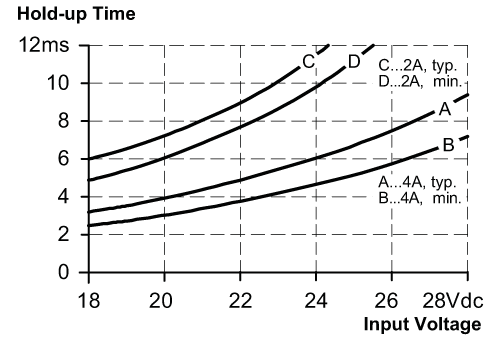

curva per tempo di soppressione caduta di tensione
