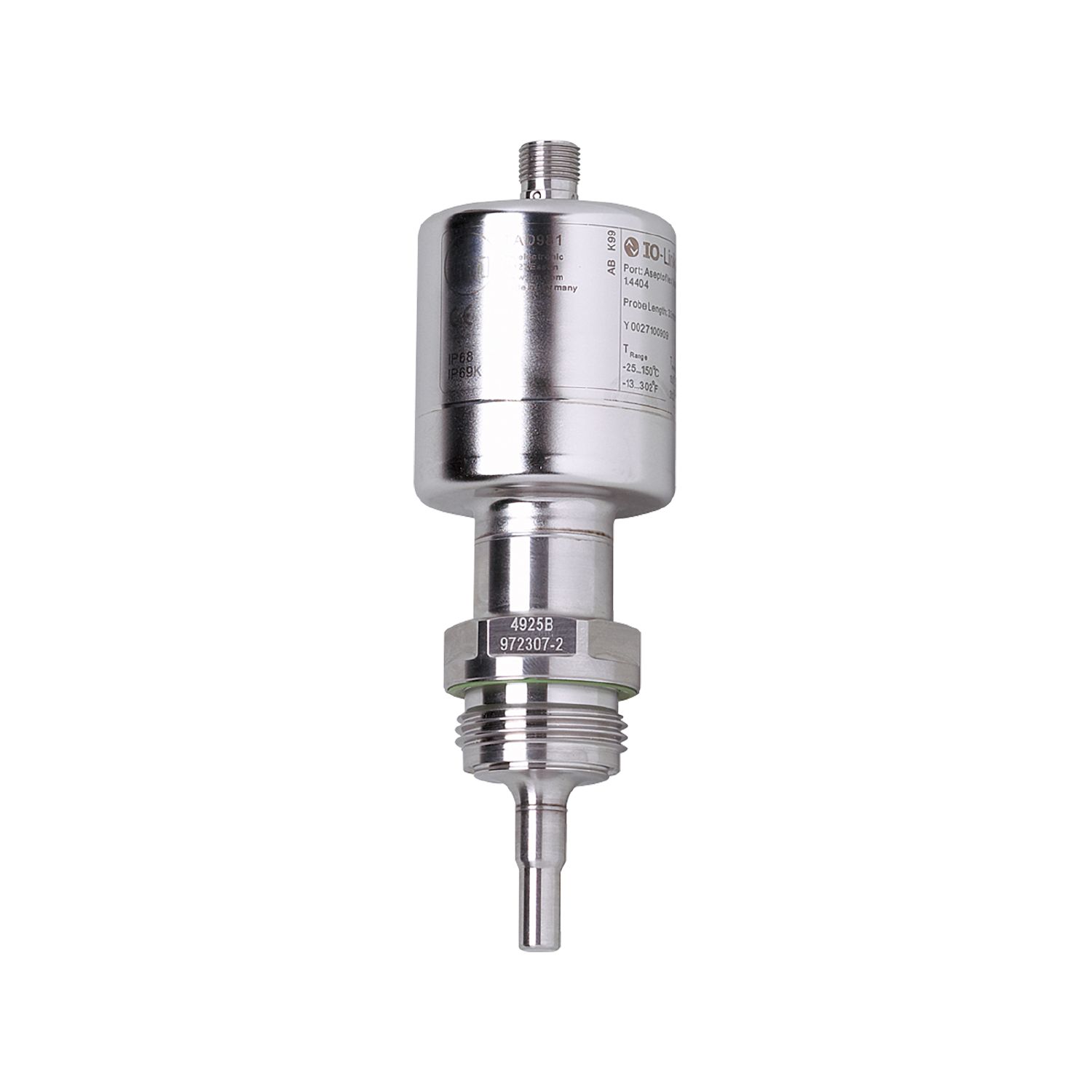

- TAD981
Temperature transmitter with drift detection
TAD981
TAD033KLES30-A-ZKG/US
Karakteristik produk
Jumlah input dan output | Jumlah output digital: 1; Jumlah output analog: 1 | ||
---|---|---|---|
Rentang pengukuran |
|
||
Interface komunikasi | IO-Link | ||
Koneksi proses | koneksi berulir G 1 ulir eksternal Aseptoflex Vario | ||
Panjang pemasangan EL [mm] | 33 |
Aplikasi
Fitur khusus | Kontak berlapis emas |
---|---|
Elemen pengukuran | 1 x Pt 1000 + 1 x NTC; (digabungkan secara termal, dengan fungsi cadangan (pengukuran suhu bahkan jika satu elemen gagal)) |
Media | cairan dan gas |
Peringkat tekanan [bar] | 50 |
Kedalaman pemasangan minimal [mm] | 25 |
MAWP (untuk aplikasi sesuai CRN) [bar] | 50 |
Data kelistrikan
Tegangan pengoperasian [V] | 18...32 DC; ("kelas suplai 2" menurut cULus) |
---|---|
Konsumsi arus [mA] | 6; (24 V) |
Kelas perlindungan | III |
Pelindung polaritas terbalik | ya |
Waktu penundaan pengaktifan [s] | 8 |
Watchdog terintegrasi | ya |
Input/output
Jumlah input dan output | Jumlah output digital: 1; Jumlah output analog: 1 |
---|
Output
Jumlah total output | 2 |
---|---|
Sinyal output | sinyal peralihan; sinyal analog; IO-Link; (bisa dikonfigurasi) |
Desain kelistrikan | PNP/NPN |
Jumlah output digital | 1 |
Fungsi output | biasanya terbuka/biasanya tertutup/sinyal diagnostik; (dapat ditentukan parameternya) |
Penurunan tegangan maks. pada output peralihan DC [V] | 2 |
Peringkat arus permanen dari output peralihan DC [mA] | 150; (200 (...60°C); 250 (...40 °C)) |
Output diagnostik | Pemantauan deviasi; pemantauan kesalahan |
Jumlah output analog | 1 |
Output arus analog [mA] | 4...20 |
Beban maks. [Ω] | (Ub - 15 V) x 50 |
Pelindung hubung singkat | ya |
Tipe pelindung hubung singkat | berpulsa |
Pelindung beban berlebih | ya |
Rentang pengukuran/pengaturan
Rentang pengukuran |
|
||
---|---|---|---|
Catatan tentang rentang pengukuran |
|
||
Pengaturan pabrik | 0...150 °C / 32...302 °F | ||
Peringatan deviasi |
|
||
Alarm deviasi |
|
||
Dalam langkah |
|
Resolusi output analog [K] | 0.05 |
---|
Akurasi/deviasi
Output analog presisi [K] | ± 0,2 (-10...130°C); ± 0,3 (130...140°C); ± 0,3 ± 0,1% MS (-25...-10/140...160°C); (probe yang sepenuhnya dimasukkan ke media yang diukur hingga permukaan seal logam) |
---|---|
Koefisien suhu [X22] | < ± 0,01; (jika terjadi deviasi dari kondisi referensi 25 ± 5 °C) |
Waktu respons
Respons dinamis T05 / T09 [s] | 3 / 6 |
---|
Software/pemrograman
Opsi pengaturan parameter | ambang batas peringatan deviasi/alarm deviasi; Fail-Safe; Unit display; penskalaan output analog; peralihan redundansi; output diagnostik performa; logic peralihan; biasanya terbuka/biasanya tertutup |
---|
Interface
Interface komunikasi | IO-Link | ||||
---|---|---|---|---|---|
Tipe transmisi | COM1 (4,8 kBaud) | ||||
Revisi O-Link | 1.1 | ||||
Standar SDCI | IEC 61131-9 CDV | ||||
Profil | Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis | ||||
Mode SIO | ya | ||||
Tipe port master yang diperlukan | A | ||||
Data proses analog | 1 | ||||
Data proses binari | 1 | ||||
Waktu siklus proses min. [ms] | 18.8 | ||||
DeviceID yang didukung |
|
Kondisi pengoperasian
Suhu sekitar [°C] | -25...70 |
---|---|
Suhu penyimpanan [°C] | -40...85 |
Perlindungan | IP 68; IP 69K |
Pengujian/persetujuan
EME |
|
||||
---|---|---|---|---|---|
Tahan guncangan |
|
||||
Ketahanan terhadap getaran |
|
||||
MTTF [ANN] | 213 | ||||
Catatan tentang persetujuan |
|
Data teknis
Berat [g] | 399.5 |
---|---|
Material | baja tahan karat (1.4435 / 316L); baja tahan karat (1.4404 / 316L); PEI; FKM |
Material yang kontak dengan media | baja tahan karat (1.4435 / 316L); baja tahan karat (1.4404 / 316L) |
Koneksi proses | koneksi berulir G 1 ulir eksternal Aseptoflex Vario |
Karakteristik permukaan Ra/Rz dari bagian yang dibasahi | Ra: < 0.6 |
Panjang pemasangan EL [mm] | 33 |
Keterangan
Keterangan |
|
|
---|---|---|
Jumlah paket | 1 buah |
Koneksi listrik
Koneksi | Konektor: 1 x M12; pengkodean: A; Kontak: dilapisi emas |
---|
