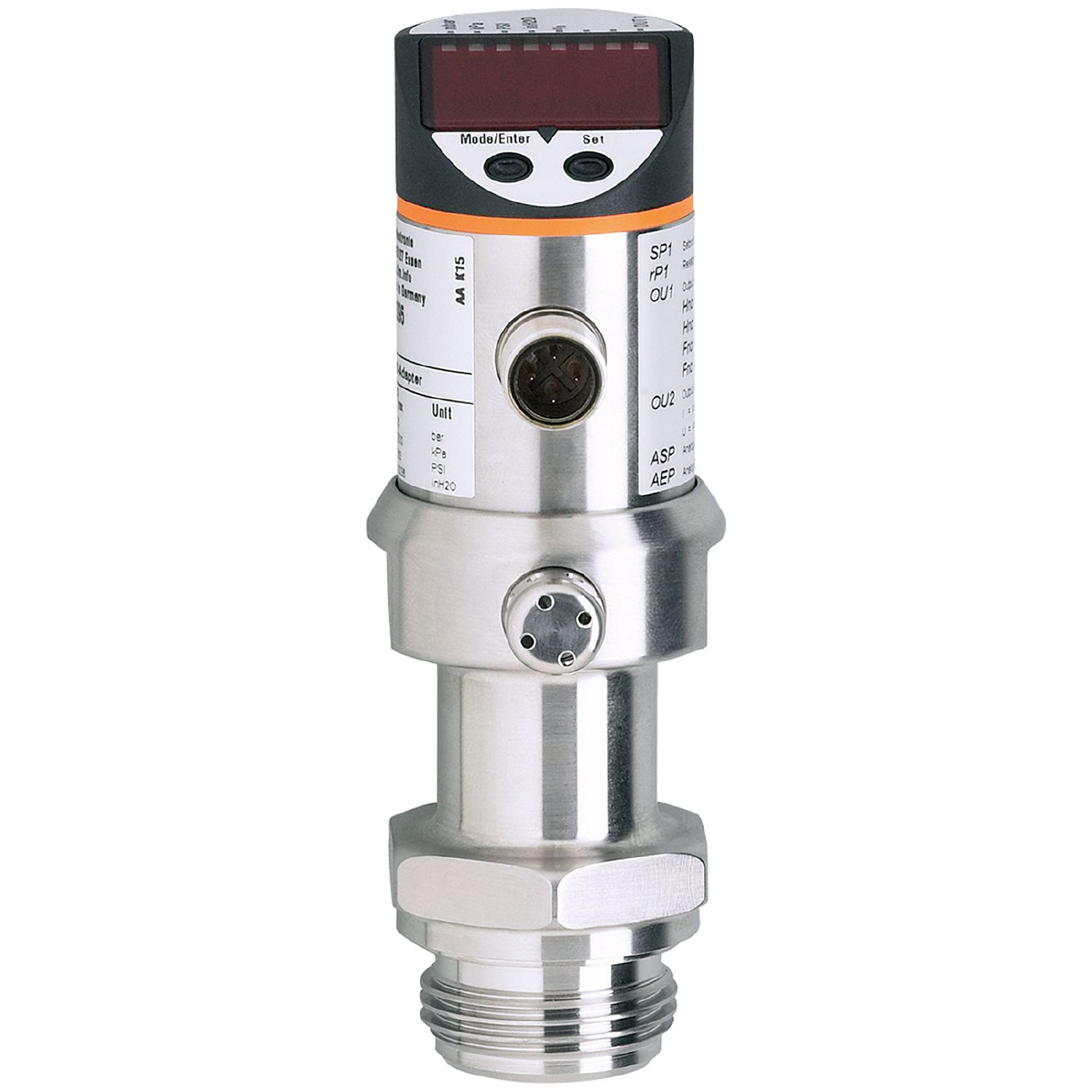

Flush pressure sensor with display
PI7094
PI-010-RES30-QFRKG/US/ /P
Flush pressure sensor with display
PI7094
PI-010-RES30-QFRKG/US/ /P
penghentian produk
Tanggal penghentian: 03/31/2024
Tanggal penghentian: 03/31/2024
Produk alternatif: PI1004 atau PI1704 Perbandingan produk: PI7094 / PI1004 / PI1704 Ketika memilih produk dan aksesori alternatif, perhatikan bahwa data teknis mungkin berbeda!
Jangan digunakan untuk projek baru. tidak ada lagi adaptor tersedia sebagai aksesori
Karakteristik produk
Jumlah input dan output | Jumlah output digital: 2 | ||||
---|---|---|---|---|---|
Rentang pengukuran |
|
||||
Koneksi proses | koneksi berulir Aseptoflex ulir eksternal Aseptoflex |
Aplikasi
Fitur khusus | Kontak berlapis emas | |||
---|---|---|---|---|
Aplikasi | flush mountable untuk industri makanan dan minuman | |||
Instalasi | casing yang dapat diputar bebas 350° | |||
Media | media kental dan cairan dengan partikel tersuspensi; cairan dan gas | |||
Suhu media [°C] | -25...125; (145 max. 1h) | |||
Tekanan ledakan min. |
|
|||
Peringkat tekanan |
|
|||
Tipe tekanan | tekanan relatif | |||
Tanpa ruang mati | ya |
Data kelistrikan
Tegangan pengoperasian [V] | 18...32 DC |
---|---|
Konsumsi arus [mA] | < 50 |
Resistensi isolasi min. [MΩ] | 100; (500 V DC) |
Kelas perlindungan | III |
Pelindung polaritas terbalik | ya |
Waktu penundaan pengaktifan [s] | 0.5 |
Watchdog terintegrasi | ya |
Input/output
Jumlah input dan output | Jumlah output digital: 2 |
---|
Output
Jumlah total output | 2 |
---|---|
Sinyal output | sinyal peralihan |
Desain kelistrikan | PNP/NPN |
Jumlah output digital | 2 |
Fungsi output | biasanya terbuka/biasanya tertutup; (dapat ditentukan parameternya) |
Penurunan tegangan maks. pada output peralihan DC [V] | 2 |
Peringkat arus permanen dari output peralihan DC [mA] | 250 |
Frekuensi peralihan DC [Hz] | 85 |
Pelindung hubung singkat | ya |
Tipe pelindung hubung singkat | berpulsa |
Pelindung beban berlebih | ya |
Rentang pengukuran/pengaturan
Rentang pengukuran |
|
||||||
---|---|---|---|---|---|---|---|
Setpoin SP |
|
||||||
Titik reset rP |
|
||||||
Dalam langkah |
|
||||||
Pengaturan pabrik |
|
Akurasi/deviasi
Akurasi titik peralihan [X21] | < ± 0,2; (Turn down 1:1) |
---|---|
Kemampuan pengulangan [X21] | < ± 0,1; (dengan fluktuasi suhu < 10 K; Turn down 1:1) |
Deviasi karakteristik [X21] | < ± 0,2; (Turn down 1:1 , linearitas, termasuk histeresis dan kemampuan pengulangan , pengaturan nilai batas sesuai DIN EN IEC 62828-1) |
Deviasi linearitas [X21] | < ± 0,15; (Turn down 1:1) |
Deviasi histeresis [X21] | < ± 0,15; (Turn down 1:1) |
Stabilitas jangka panjang [X21] | < ± 0,1; (Turn down 1:1; per tahun) |
Titik nol koefisien suhu [X22] | < ± 0,05; (0...70 °C) |
Rentang koefisien suhu [X22] | < ± 0,15; (0...70 °C) |
Waktu respons
Waktu respons [ms] | < 6 |
---|---|
Nilai proses peredam dAP [s] | 0...100 |
Software/pemrograman
Opsi pengaturan parameter | histeresis/jendela; biasanya terbuka/biasanya tertutup; logic peralihan; Peredam; adaptasi nilai yang ditampilkan; display dapat diputar dan dinonaktifkan; Unit display; titik nol; rentang |
---|
Kondisi pengoperasian
Suhu sekitar [°C] | -25...80 |
---|---|
Suhu penyimpanan [°C] | -40...100 |
Perlindungan | IP 67; IP 69K |
Pengujian/persetujuan
EME |
|
||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Tahan guncangan |
|
||||||||||
Ketahanan terhadap getaran |
|
||||||||||
MTTF [ANN] | 178 |
Data teknis
Berat [g] | 405.5 |
---|---|
Material | baja tahan karat (1.4404 / 316L); PC; PBT; PEI; FKM; PTFE |
Material yang kontak dengan media | keramik (99,9 % Al2O3); baja tahan karat (1.4435 / 316L); karakteristik permukaan: Ra < 0,4 / Rz 4; PTFE |
Siklus tekanan min. | 100 juta |
Koneksi proses | koneksi berulir Aseptoflex ulir eksternal Aseptoflex |
Elemen display/pengoperasian
Display |
|
||||||||
---|---|---|---|---|---|---|---|---|---|
Unit display | bar; psi; MPa; % dari rentang |
Keterangan
Keterangan |
|
|
---|---|---|
Catatan | Jangan digunakan untuk projek baru.; tidak ada lagi adaptor tersedia sebagai aksesori | |
Jumlah paket | 1 buah |
Koneksi listrik
Konektor: 1 x M12; pengkodean: A; Kontak: dilapisi emas |
