PA9522

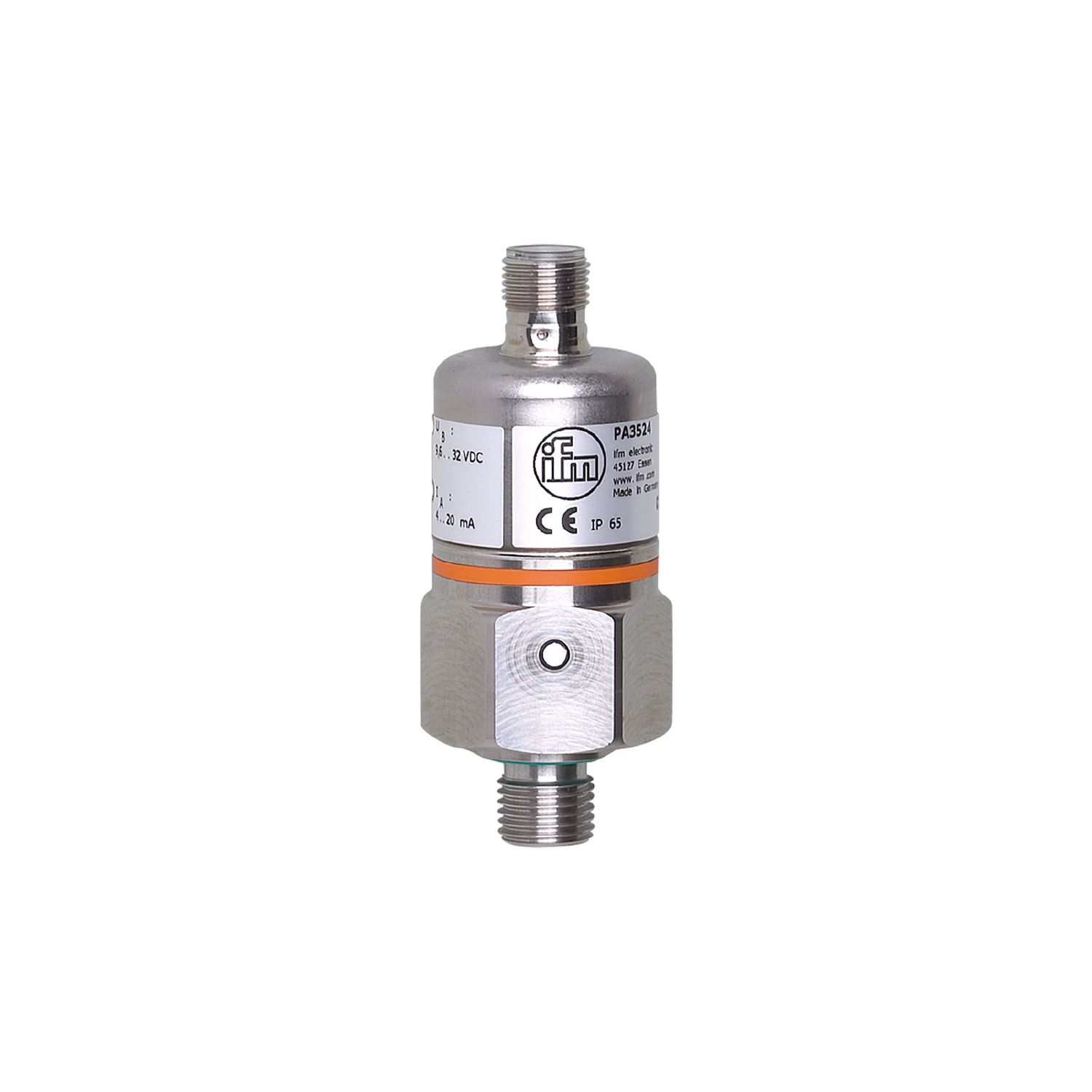

Pressure transmitter with ceramic measuring cell

PA9522

PA-100-SBG14-B-DVG/US/V

Pressure transmitter with ceramic measuring cell

PA9522

PA-100-SBG14-B-DVG/US/V

Karakteristik produk

Jumlah input dan output	Jumlah output analog: 1
Rentang pengukuran [bar]	0...100
Koneksi proses	koneksi berulir G 1/4 ulir eksternal ulir internal:M5

Aplikasi

Fitur khusus	Kontak berlapis emas
Aplikasi	untuk aplikasi industri
Media	cairan dan gas
Berdasarkan kondisinya, cocok untuk	penggunaan pada gas dengan tekanan> 25 bar hanya atas permintaan
Suhu media [°C]	-25...90; (atas permintaan: -40...90 °C)
Tekanan ledakan min. [bar]	650
Peringkat tekanan [bar]	300
Tipe tekanan	tekanan relatif

Data kelistrikan

Tegangan pengoperasian [V]	16...32 DC
Konsumsi arus [mA]	< 18
Resistensi isolasi min. [MΩ]	100; (500 V DC)
Kelas perlindungan	III
Pelindung polaritas terbalik	ya

Input/output

Jumlah input dan output	Jumlah output analog: 1

Output

Jumlah total output	1
Sinyal output	sinyal analog
Jumlah output analog	1
Output tegangan analog [V]	0...10
Resistensi beban min. [Ω]	2000
Pelindung beban berlebih	ya

Rentang pengukuran/pengaturan

Rentang pengukuran [bar]	0...100

Akurasi/deviasi

Kemampuan pengulangan [X21]	< 0,1; (dengan fluktuasi suhu < 10 K)
Deviasi karakteristik [X21]	< ± 0,25 (BFSL) / < ± 0,5 (LS); (termasuk linearitas, nol dan kesalahan rentang (pengaturan nilai batas))
Stabilitas jangka panjang [X21]	< ± 0,05
Titik nol koefisien suhu [X22]	0,2; (0...80 °C)
Rentang koefisien suhu [X22]	0,1; (0...80 °C)

Waktu respons

Output analog waktu respons langkah [ms]	3

Kondisi pengoperasian

Suhu sekitar [°C]	-25...80
Suhu penyimpanan [°C]	-40...100
Perlindungan	IP 68; IP 69K

Pengujian/persetujuan

EME

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 HF dipancarkan	30 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 HF dihantarkan	10 V
radiasi interferensi	sesuai pedoman otomotif 2004/104/EC
CISPR 25
ketahanan	sesuai pedoman otomotif 2004/104/EC
ISO 11452-2 HF dipancarkan	100 V/m
ISO 7637-2 pulse	tingkat keparahan 4

Tahan guncangan

DIN IEC 68-2-27

50 g (11 ms)

Ketahanan terhadap getaran

DIN IEC 68-2-6

20 g (10...2000 Hz)

MTTF [ANN]

478

Data teknis

Berat [g]	220
Material	baja tahan karat (1.4404 / 316L); FKM; PA; EPDM/X
Material yang kontak dengan media	baja tahan karat (1.4305/303); keramik; Segel: FKM DIN 3869-14
Siklus tekanan min.	100 juta
Koneksi proses	koneksi berulir G 1/4 ulir eksternal ulir internal:M5
Elemen pembatas terintegrasi	tidak (dapat dipasang sebagai tambahan)

Keterangan

Jumlah paket	1 buah

Koneksi listrik

Koneksi	Konektor: 1 x M12; pengkodean: A; Kontak: dilapisi emas
