- Produk
- OGE383

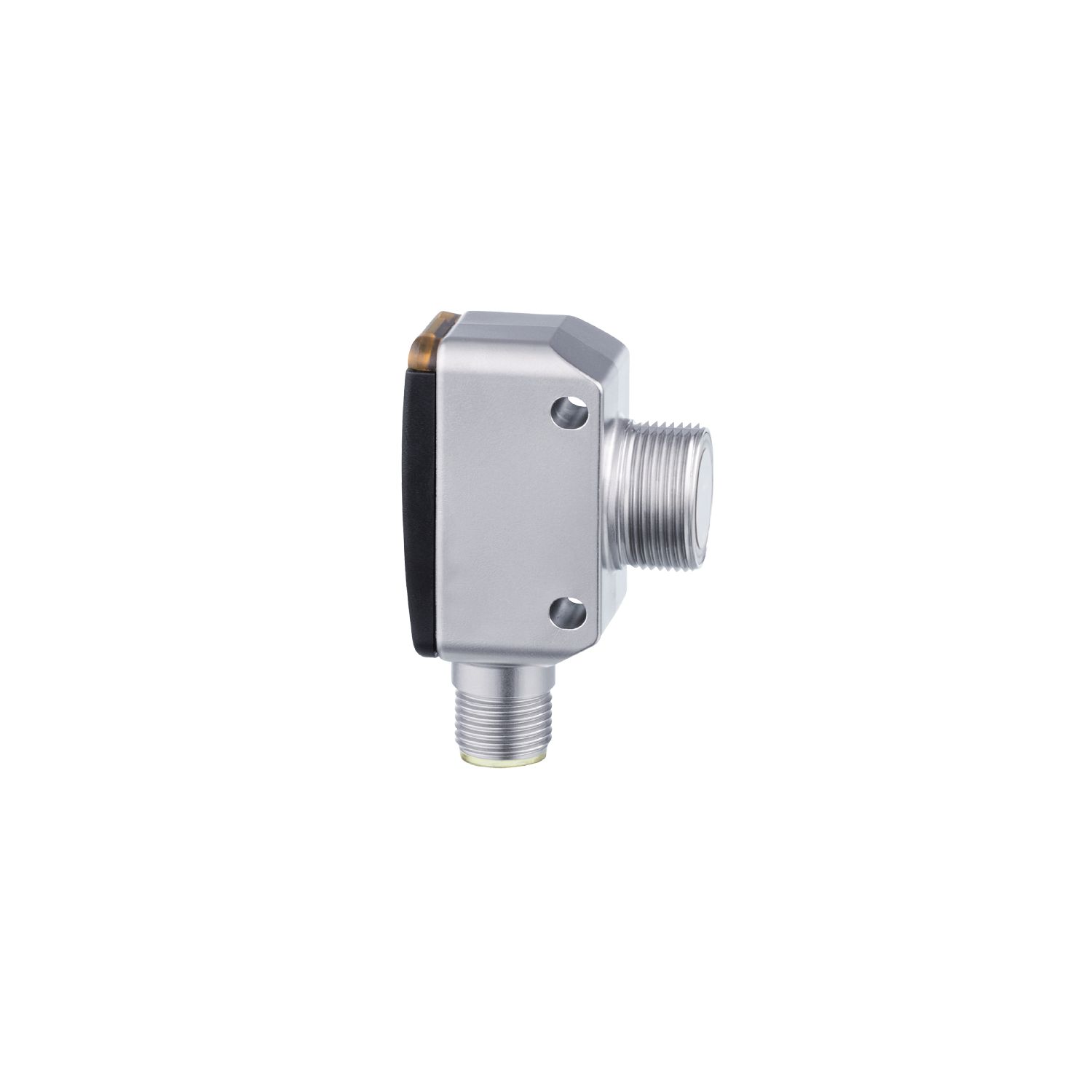

Through-beam sensor receiver
OGE383
OGE-DPKG/US/V4A/CUBE IR
Through-beam sensor receiver
OGE383
OGE-DPKG/US/V4A/CUBE IR
spesifik pelanggan
Karakteristik produk
| Tipe cahaya | cahaya inframerah |
|---|---|
| Casing | persegi panjang |
Aplikasi
| Prinsip fungsi | Sensor sinar tembus |
|---|
Data kelistrikan
| Tegangan pengoperasian [V] | 10...30 DC |
|---|---|
| Konsumsi arus [mA] | 16 |
| Kelas perlindungan | III |
| Pelindung polaritas terbalik | ya |
| Tipe cahaya | cahaya inframerah |
| Panjang gelombang [nm] | 860 |
Output
| Desain kelistrikan | PNP |
|---|---|
| Fungsi output | mode dark-on |
| Penurunan tegangan maks. pada output peralihan DC [V] | 2.5 |
| Peringkat arus permanen dari output peralihan DC [mA] | 200 |
| Frekuensi peralihan DC [Hz] | 1000 |
| Pelindung hubung singkat | ya |
| Tipe pelindung hubung singkat | berpulsa |
| Pelindung beban berlebih | ya |
Zona pendeteksian
| Transmitter/receiver | receiver |
|---|---|
| Jarak jangkauan [m] | < 15 |
| Jangkauan yang dapat disesuaikan | tidak |
Kondisi pengoperasian
| Suhu sekitar [°C] | -25...80 |
|---|---|
| Suhu penyimpanan [°C] | -40...80 |
| Perlindungan | IP 65; IP 67; IP 68; IP 69K |
Pengujian/persetujuan
| EME |
|
||
|---|---|---|---|
| MTTF [ANN] | 961 |
Data teknis
| Berat [g] | 78 | |
|---|---|---|
| Casing | persegi panjang | |
| Dimensi [mm] | 52.9 x 20 x 34.6 | |
| Penamaan ulir | M18 x 1 | |
| Material | stainless steel (630/1.4542/17-4 PH); PEI | |
| Material lensa |
|
|
| Penyelarasan lensa | lensa samping |
Elemen display/pengoperasian
| Display |
|
|---|
Aksesori
| Item dikirim |
|
|---|
Keterangan
| Keterangan | |
|---|---|
| Catatan | spesifik pelanggan |
| Jumlah paket | 1 buah |
Koneksi listrik
| Koneksi | Konektor: 1 x M12; pengkodean: A |
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Kami berhak melakukan perubahan teknis tanpa pemberitahuan sebelumnya. — ID-ID — OGE383-01 — 13.04.2023 —
OGE383 –
OGE-DPKG/US/V4A/CUBE IR
Koneksi listrik
Konektor: 1 x M12; pengkodean: A
