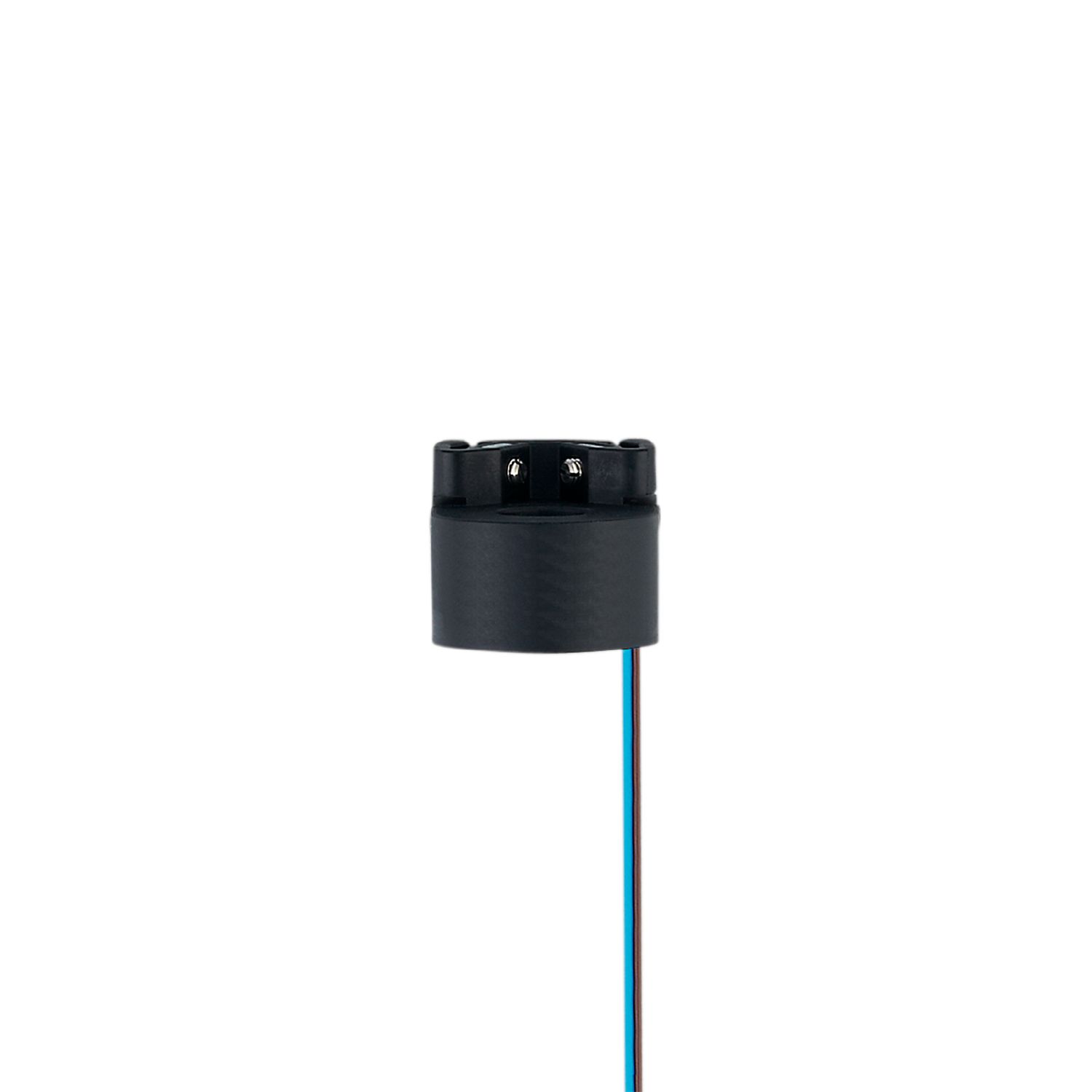

Inductive NAMUR ring sensor

N7R29A

Karakteristik produk

Aplikasi

Prinsip pengoperasian	bistabil

Data kelistrikan

Koneksi ke amplifier pengalih	ya
Amplifier pengalih	koneksi ke sirkuit tersertifikasi yang aman secara intrinsik dengan nilai maks.: U = 15 V / I = 50 mA / P = 120 mW
Tegangan nominal DC [V]	8.2; (1kΩ)
Konsumsi arus [mA]	nilai untuk arah pergerakan A : < 1,2; nilai untuk arah pergerakan B : > 2,1
Kelas perlindungan	III

Output

Desain kelistrikan	NAMUR
Fungsi output	biasanya tertutup

Zona pendeteksian

Bola pengukur (diameter) [mm]	4
Kecepatan pergerakan maks. [m/s]	10

Akurasi/deviasi

Histeresis [mm]	2

Kondisi pengoperasian

Suhu sekitar [°C]

-40...100

Catatan tentang suhu sekitar

rentang suhu maks.: 100 K

Perlindungan

IP 67

Pengujian/persetujuan

Persetujuan

BVS 08 ATEX E026; IECEx BVS 09.0016

Tanda ATEX

II 1G Ex ia IIC T4 Ga

II 1D Ex ia IIIC T125°C Da

EME

EN 60947-5-2

MTTF [ANN]

1256

Klasifikasi keamanan

Kapasitansi internal maks. [nF]	90
Induktansi internal maks. [µH]	90

Data teknis

Keterangan

Jumlah paket	1 buah

Koneksi listrik

Koneksi	Kabel: 2 m; 2 x 0.14 mm², PTFE

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — ID-ID — N7R29A — 25.11.2020 —
