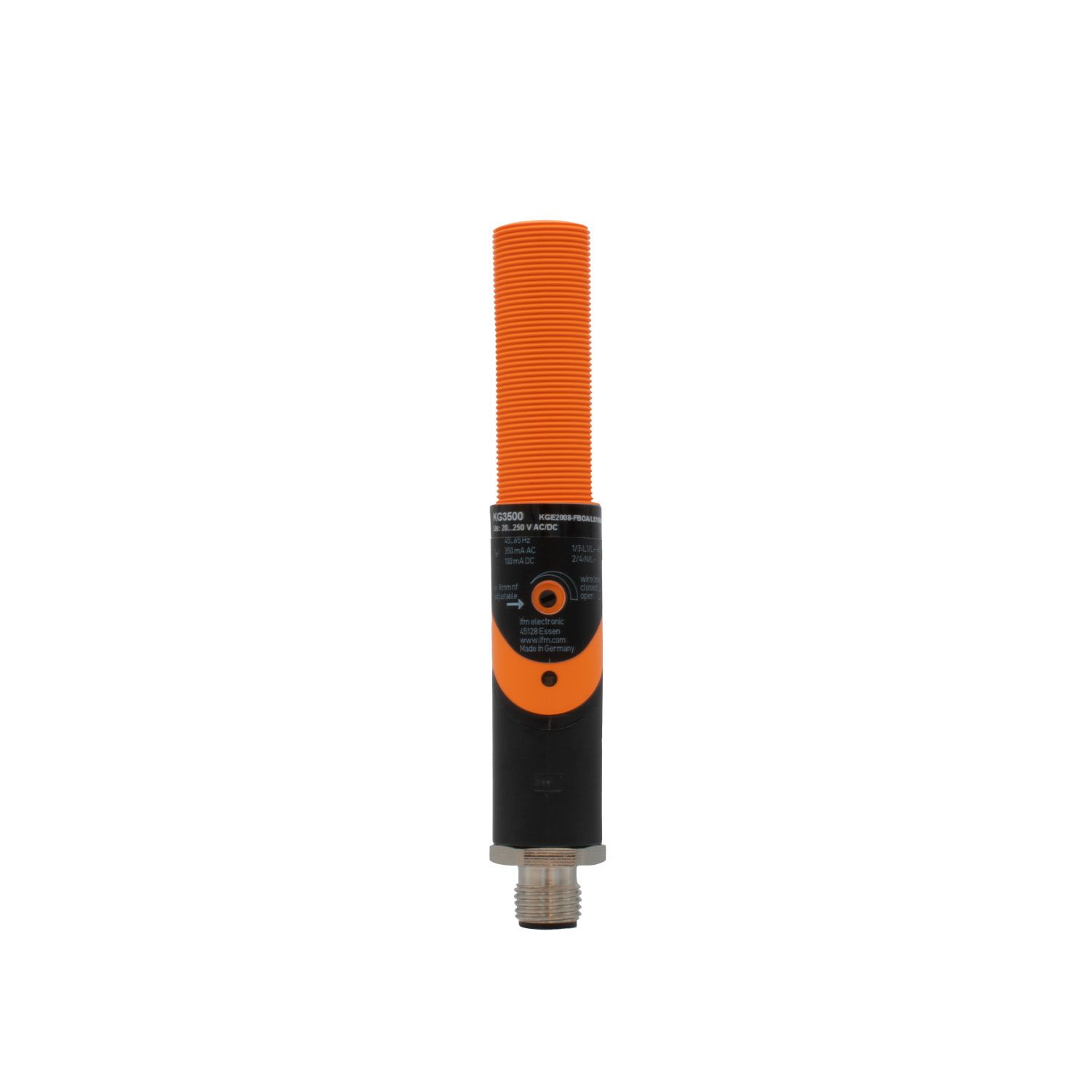

Capacitive sensor

KG3500

KGE2008-FBOA/LS100AK

Capacitive sensor

KG3500

KGE2008-FBOA/LS100AK

Karakteristik produk

Fungsi output	biasanya terbuka/biasanya tertutup; (dapat dipilih)
Jangkauan pendeteksian [mm]	8
Casing	tipe berulir
Dimensi [mm]	M18 x 1

Data kelistrikan

Tegangan pengoperasian [V]	20...250 AC/DC
Kelas perlindungan	II
Pelindung polaritas terbalik	tidak

Output

Fungsi output	biasanya terbuka/biasanya tertutup; (dapat dipilih)
Penurunan tegangan maks. pada output peralihan DC [V]	6
Penurunan tegangan maks. pada output peralihan AC [V]	6
Arus beban minimal [mA]	4
Kebocoran arus maks. [mA]	2.0 (250 V AC) / 1.5 (110 V AC) / 0.8 (24 V DC)
Peringkat arus permanen dari output peralihan AC [mA]	250; (350 (...50 °C))
Peringkat arus permanen dari output peralihan DC [mA]	100
Peringkat arus jangka pendek dari output peralihan [mA]	2100; (50 ms / 1 Hz)
Frekuensi peralihan AC [Hz]	25
Frekuensi peralihan DC [Hz]	50
Tahan dari hubung singkat	tidak
Pelindung beban berlebih	tidak

Zona pendeteksian

Jangkauan pendeteksian [mm]	8
Jangkauan pendeteksian real Sr [mm]	8 ± 10 %
Jarak pengoperasian [mm]	0...6.5

Akurasi/deviasi

Faktor koreksi	kaca: 0.4 / air: 1 / keramik: 0.2 / PVC: 0.2
Histeresis [X01]	1...15
Deviasi titik peralihan [X01]	-15...15

Kondisi pengoperasian

Suhu sekitar [°C]	-25...80
Perlindungan	IP 65

Pengujian/persetujuan

EME

EN 60947-5-2

Data teknis

Berat [g]	72.575
Casing	tipe berulir
Pemasangan	non-flush mountable
Dimensi [mm]	M18 x 1
Penamaan ulir	M18 x 1
Material	PBT; penutup akhir: PC

Elemen display/pengoperasian

Display

status peralihan

1 x LED, kuning

Aksesori

Item dikirim

mur pengunci: 2

obeng: 1

Keterangan

Jumlah paket	1 buah

Koneksi listrik - colokan

	Konektor: 1 x 1/2"; pengkodean: C
