mágneses induktív átfolyásérzékelő

Name: SM6120
Brand: ifm
SKU: SM6120
Price: 589.30 EUR

SM6120

SMR12XGXFRKG/US-100

mágneses induktív átfolyásérzékelő

SM6120

SMR12XGXFRKG/US-100

Az átfolyás, a fogyasztás és a közeghőmérséklet precíz mérése
Nagy pontosság, megismételhetőség és mérési dinamika
Kapcsoló, analóg és impulzus kimenettel
Jól olvasható színes kijelző piros/zöld színváltással
Be- és kiömlő csőhossz nem szükséges

Kényelmes kezelés nyomógombokkal vagy paraméterezés IO-Link segítségével

Termékjellemzők

Bemenetek és kimenetek száma

Digitális kimenetek száma: 2; Analóg kimenetek száma: 1

Mérési tartomány

0,05...35 l/min

0,003...2,1 m³/h

0,6...555 gph

0,01...9,25 gpm

Folyamatcsatlakozás

G 1/2 DN15 lapostömítéssel

Felhasználási terület

Különleges tulajdonságok

Aranyozott érintkező

Közeg

Vezető folyékony anyagok; víz; vizes bázisú közegek

Megjegyzés a közegekhez

vezetőképesség: ≥ 20 µS/cm

viszkozitás: < 70 mm²/s (40 °C)

Közeghőmérséklet [°C]

-20...90

Nyomásállóság [bar]

Nyomásállóság [MPa]

1,6

Elektromos adatok

Üzemi feszültség [V]	18...30 DC; (SELV/PELV szerint)
Áramfelvétel [mA]	< 80
Védelmi osztály	III
Polaritáscsere védelem	igen
Bekapcsolási késleltetési idő [s]	5

Bemenetek / kimenetek

Bemenetek és kimenetek száma	Digitális kimenetek száma: 2; Analóg kimenetek száma: 1

Bemenetek

Bemenetek	számláló reset

Kimenetek

Összes kimenet száma	2
Kimeneti jel	kapcsoló jel; analóg jel; impulzusjel; IO-Link; frekvencia jel; (beállítható)
Elektromos kivitel	PNP/NPN
Digitális kimenetek száma	2
Kimeneti funkció	záró / nyitó; (paraméterezhető)
Kapcsoló kimenet maximális feszültségesése DC [V]	2
Kapcsoló kimenet állandó áramterhelhetősége DC [mA]	100
Analóg kimenetek száma	1
Analóg áram kimenet [mA]	4...20; (skálázható)
Max. terhelés [Ω]	500
Impulzuskimenet	átfolyási mennyiség mérő
Rövidzárlat-védelem	igen
Rövidzárlat elleni védelem típusa	ütemezett
Túlterhelés-védelem	igen

Mérési / beállítási tartomány

Mérési tartomány

0,05...35 l/min

0,003...2,1 m³/h

0,6...555 gph

0,01...9,25 gpm

Kijelzési tartomány

-42...42 l/min

-2,5...2,5 m³/h

-666...666 gph

-11,1...11,1 gpm

Felbontás

0,02 l/min

0,002 m³/h

0,6 gph

0,01 gpm

Kapcsolási pont SP

0,25...35 l/min

0,015...2,1 m³/h

4,2...555 gph

0,07...9,25 gpm

Visszakapcsolási pont rP

0...34,8 l/min

0...2,08 m³/h

1,2...552 gph

0,02...9,2 gpm

Analóg kezdőpont ASP

0...28 l/min

0...1,7 m³/h

0...666 gph

0...7,4 gpm

Analóg végpont AEP

7...35 l/min

0,42...2,1 m³/h

111...555 gph

1,85...9,25 gpm

Alacsonyáramlás kizárás LFC

0,05...1,75 l/min

0,003...0,1 m³/h

0,6...27,6 gph

0,01...0,46 gpm

Frekvencia végpont, FEP

7...35 l/min

0,42...2,1 m³/h

111,6...555 gph

1,86...9,25 gpm

Frekvencia a végponton FRP [Hz]

1...10000

Térfogatáram mennyiségének ellenőrzése

Impulzushossz [s]	0,001...2
Impulzus érték	0,001...99990000 I

Hőmérséklet-ellenőrzés

Mérési tartomány [°C]	-20...90
Kijelzési tartomány [°C]	-42...112
Felbontás [°C]	0,1
Kapcsolási pont SP [°C]	-19,6...90
Visszakapcsolási pont rP [°C]	-20...89,6
Analóg kezdőpont [°C]	-20...68
Analóg végpont [°C]	2...90
Lépésekben [°C]	0,1

Pontosság / eltérés

Áramlásellenőrzés

Pontosság (mérési tartományban)	± (0,8 % MW + 0,2 % MEW)
Ismétlési pontosság	± 0,2 % MEW

Hőmérséklet-ellenőrzés

Pontosság [K]	± 2,5 (Q > 5 % MEW)

Reakcióidők

Áramlásellenőrzés

Indítási késleltetés [s]	0...50
Válaszidő [s]	< 0,25; (dAP = 0, T09)
Csillapítás folyamatérték dAP [s]	0...5

Hőmérséklet-ellenőrzés

Válaszidő [s]	15; (Q > 10 % MEW, T09)

Szoftver / programozás

Paraméterezési lehetőségek	hiszterézis / ablak; záró / nyitó; kapcsolási logika; Frekv. kimenet; áram/impulzus kimenet; indulás áthidalási idő; kijelző kikapcsolható; Mértékegység

Interfész

Kommunikációs interfész

IO-Link

Átvitel típusa

COM2 (38,4 kBaud)

IO-Link verzió

1.1

SDCI-szabvány

IEC 61131-9

Profil

Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis

SIO-mód

igen

Szükséges master port típus

Analóg folyamatadat

Bináris folyamatadat

Min. folyamat ciklusidő [ms]

Támogatott DeviceID-k

üzemmód	DeviceID
default	949

Környezeti körülmények

Környezeti hőmérséklet [°C]	-20...60
Tárolási hőmérséklet [°C]	-25...80
Védettség	IP 65; IP 67

Tesztek / engedélyek

EMC

DIN EN 60947-5-9

CPA-engedély

modellszám	005MI
pontossági osztály	-
maximálisan megengedett hiba	± 1,0 % FS
Q (min)	0,003 m³/h
Q (t)	-
Q (max)	2,1 m³/h

Ütésállóság

DIN IEC 68-2-27

20 g (11 ms)

Rezgésállóság

DIN IEC 68-2-6:

5 g (10...2000 Hz)

MTTF [év]

114

UL minősítés

UL tanusítvány száma	I014
UL fájl száma	E174189

Nyomástartó edényekre vonatkozó irányelvek

mérnöki gyakorlattal összhangban; 2-es folyadékcsoporthoz használható; kérésre 1-es folyadékcsoporthoz

Mechanikai adatok

Súly [g]	714,1
Anyagok	rozsdamentes acél (1.4408/316); rozsdamentes acél (1.4404 / 316L); PC; PBT+PC-GF30
Közeggel érintkező anyagok	rozsdamentes acél (1.4404 / 316L); PEEK (poliéter-éterketon); szénszálas PEEK; EPDM; Centellen
Folyamatcsatlakozás	G 1/2 DN15 lapostömítéssel

Kijelzők / kezelési egységek

Kijelző

	színes kijelző 1,44", 128 x 128 pixel
	2 x LED, sárga

Megjegyzések

MW = Mért érték

MEW = mérési tartomány végértéke

Csomagolási egység

1 db

Elektromos csatlakozás

Csatlakozás	Csatlakozó: 1 x M12; kódolás: A; Érintkezők: aranyozott

Diagrammok és grafikonok

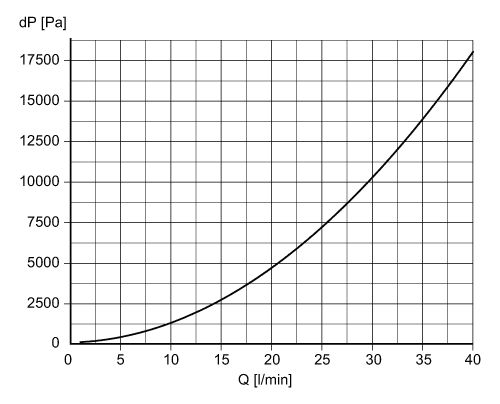

	Nyomásveszteség / átfolyási mennyiség

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — A műszaki változtatások jogát értesítés nélkül fenntartjuk! — HU-HU — SM6120-00 — 13.04.2023 —
