  5. SD0523

sűrített levegő mérő

SD0523

SDD11DGXFPKG/US-100

sűrített levegő mérő

SD0523

SDD11DGXFPKG/US-100

  • Az átfolyás, a fogyasztás és a közeghőmérséklet precíz mérése
  • Nagy pontosság, megismételhetőség és mérési dinamika
  • Üzemi sűrített levegő érzékeléséhez
  • Kapcsoló, analóg és impulzus kimenettel
  • Beállítható a cső belső átmérőjéhez
Kifutó termék
Alternatív termékek: SD1540 Termék összehasonlítás: SD0523 / SD1540 Kérem, vegye figyelembe az alternatív termék esetlegesen eltérő műszaki adatait!
{{ifmVariantName}}



  • ce
  • ukca
  • eac
  • cul
  • iolink
  • crn
Technikai részletek
Termékjellemzők
Bemenetek és kimenetek száma Digitális kimenetek száma: 2; Analóg kimenetek száma: 1
Mérési tartomány
0,5...143,9 m/s 8...2110 m³/h 0,12...35,18 m³/min
Folyamatcsatlakozás menetes csatlakozó G 1 belső menet
Felhasználási terület
Beszerelés Beállítható a cső belső átmérőjéhez; (38...254 mm)
Közeg sürített levegő
Közeghőmérséklet [°C] 0...60
Nyomásállóság [bar] 16
Nyomásállóság [Mpa] 1,6
Nyomásállóság [psi] 232
MAWP (CRN szerinti alkalmazásokhoz) [bar] 16
Elektromos adatok
Üzemi feszültség [V] 18...30 DC; (SELV/PELV szerint)
Áramfelvétel [mA] < 110
Védelmi osztály III
Polaritáscsere védelem igen
Bekapcsolási késleltetési idő [s] 1
Bemenetek / kimenetek
Bemenetek és kimenetek száma Digitális kimenetek száma: 2; Analóg kimenetek száma: 1
Kimenetek
Összes kimenet száma 2
Kimeneti jel kapcsoló jel; analóg jel; impulzusjel; IO-Link; (beállítható)
Elektromos kivitel PNP
Digitális kimenetek száma 2
Kimeneti funkció záró / nyitó; (paraméterezhető)
Kapcsoló kimenet maximális feszültségesése DC [V] 2
Kapcsoló kimenet állandó áramterhelhetősége DC [mA] 250; (kimenetenként)
Analóg kimenetek száma 1
Analóg áram kimenet [mA] 4...20; (skálázható)
Max. terhelés [Ω] 500
Impulzuskimenet felhasznált mennyiség számláló
Rövidzárlat-védelem igen
Rövidzárlat elleni védelem típusa ütemezett
Túlterhelés-védelem igen
Mérési / beállítási tartomány
Mérési tartomány Mérési / beállítási tartomány; áramlásellenőrzés; Az értékek a következőkhöz érvényesek: Ø 72 mm
Mérési tartomány
0,5...143,9 m/s 8...2110 m³/h 0,12...35,18 m³/min
Kijelzési tartomány
0...172,7 m/s 0...2532 m³/h 0...42,22 m³/min
Felbontás
0,1 m/s 2 m³/h 0,02 m³/min
Kapcsolási pont SP
1,2...143,9 m/s 18...2110 m³/h 0,28...35,18 m³/min
Visszakapcsolási pont rP
0,5...143,2 m/s 6...2100 m³/h 0,12...35 m³/min
Analóg kezdőpont ASP
0...107,9 m/s 0...1582 m³/h 0...26,38 m³/min
Analóg végpont AEP
36...143,9 m/s 528...2110 m³/h 8,8...35,18 m³/min
Lépéstávolság
0,1 m/s 2 m³/h 0,02 m³/min
Térfogatáram mennyiségének ellenőrzése
Impulzus érték 1...1000 x 10³
Lépésekben 1 Nm³
Impulzushossz [s] 0,7...2 (D = 72 mm)
Hőmérséklet-ellenőrzés
Mérési tartomány [°C] 0...60
Kijelzési tartomány [°C] -12...72
Felbontás [°C] 0,2
Kapcsolási pont SP [°C] 0,4...60
Visszakapcsolási pont rP [°C] 0,2...59,8
Analóg kezdőpont [°C] 0...45
Analóg végpont [°C] 15...60
Lépésekben [°C] 0,2
Pontosság / eltérés
Áramlásellenőrzés
Reprodukálhatóság [a mért érték %-a] ± 1,5
Pontosság (mérési tartományban) ± (6 % MW + 0,6 % MEW); (D = 72mm, T = 22 °C; normál térfogatáram: 50...850 Nm³/h)
Hőmérséklet-ellenőrzés
Pontosság [K] ± 2,5 (Q > 2 Nm³/h)
Reakcióidők
Áramlásellenőrzés
Válaszidő [s] 0,1; (dAP = 0)
Csillapítás folyamatérték dAP lépésekben [s] 0 - 0,2 - 0,4 - 0,6 - 0,8 - 1
Hőmérséklet-ellenőrzés
Válaszdinamika T05 / T09 [s] 30 (Q > 2 Nm³/h)
Szoftver / programozás
Paraméterezési lehetőségek áramlásellenőrzés; mennyiség mérő; előválasztós számláló; hőmérséklet-ellenőrzés; hiszterézis / ablak; záró / nyitó; áram/impulzus kimenet; elforgatható / kikapcsolható kijelző; Mértékegység; totalizátor
Interfész
Kommunikációs interfész IO-Link
Átvitel típusa COM2 (38,4 kBaud)
IO-Link verzió 1.1
SDCI-szabvány IEC 61131-9
Profil Smart Sensor: Process Data Variable; Device Identification
SIO-mód igen
Szükséges master port típus A
Analóg folyamatadat 3
Bináris folyamatadat 2
Min. folyamat ciklusidő [ms] 5
Támogatott DeviceID-k
üzemmód DeviceID
alapértelmezés 381
Környezeti körülmények
Környezeti hőmérséklet [°C] 0...60
Tárolási hőmérséklet [°C] -20...85
Max. megengedett relatív páratartalom [%] 90
Védettség IP 65
Tesztek / engedélyek
EMC
DIN EN 60947-5-9
DIN EN 61000-6-3
Rezgésállóság
DIN EN 60068-2-6 5 g (55...2000 Hz)
MTTF [év] 213
Mechanikai adatok
Súly [g] 539,5
Anyagok PBT-GF20; PC; rozsdamentes acél (1.4301 / 304); FKM
Közeggel érintkező anyagok rozsdamnetes acél (1.4401 / 316); rozsdamentes acél (1.4301 / 304); kerámia üvegpasszivált; PEEK (poliéter-éterketon); poliészter; FKM
Folyamatcsatlakozás menetes csatlakozó G 1 belső menet
Kijelzők / kezelési egységek
Kijelző
Mértékegység 4 x LED, zöld (Nm³/min, Nm³/h, Nm³, °C)
funkció-visszajelző 1 x LED, zöld
kapcsolási állapot 2 x LED, sárga
mért értékek alfanumerikus kijelző, 4-digit
programozás alfanumerikus kijelző, 4-digit
Megjegyzések
Megjegyzések
A mért, kijelzett és beállított értékek DIN ISO 2533 szerinti standard áramlási térfogatra vonatkoznak.
D = belső csőátmérő
Csomagolási egység 1 db
Elektromos csatlakozás
Csatlakozás Csatlakozó: 1 x M12; kódolás: A

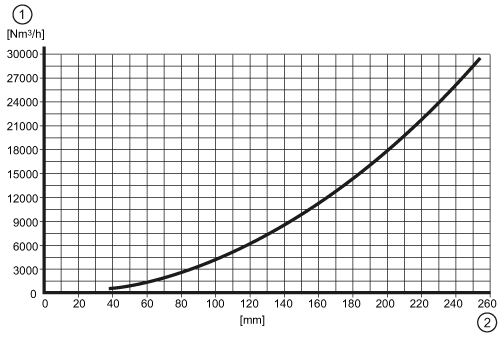

Diagrammok és grafikonok
a mérési tartomány végértéke a belső csőátmérőhöz vonatkoztatva
