RM6113

Absolute multiturn encoder with solid shaft

RM-8192-P24/K A

{{'OPTIONAL_INFO' | productAvailability | error}}

Tisztelt Ügyfelünk,
ez az adatlap sajnos nem érhető el a kívánt nyelven. Ha további kérdése van, az info.hu@ifm.com e-mail-címen érhet el bennünket.

Üdvözlettel
az Ön ifm-csapata

  • ce
  • cruus

Letöltés
Technische Details
Termékjellemzők
Felbontás paraméterezhető Felbontás; 8192 lépés; 4096 fordulat; 25 bit
Kommunikációs interfész SSI-adat interfész
Tengely kialakítás solid shaft
Tengely átmérő [mm] 6
Elektromos adatok
Üzemi feszültség [V] 10...30 DC
Áramfelvétel [mA] < 300
Max. elektromos fordulatszám [U/min] 6000
Kimenetek
Kódolás kettős kód vagy Gray kód; (paraméterezhető; időállandó a pozíció kiszámításához: 0,5 ms)
Mérési / beállítási tartomány
Felbontás paraméterezhető Felbontás; 8192 lépés; 4096 fordulat; 25 bit
Interfész
Kommunikációs interfész SSI-adat interfész
Környezeti körülmények
Környezeti hőmérséklet [°C] -20...70
Tárolási hőmérséklet [°C] -30...80
Védettség IP 64
Tesztek / engedélyek
Ütésállóság
100 g (6 ms)
Rezgésállóság
10 g (55...2000 Hz)
Mechanikai adatok
Méretek [mm] Ø 58 / L = 73
Anyagok alumínium
Max. mechanikus fordulatszám [U/min] 12000
Maximális indítónyomaték [Nm] 1
Nyomaték referenciahőmérséklet [°C] 20
Tengely kialakítás solid shaft
Tengely átmérő [mm] 6
Tengely anyaga
acél (1.4104)
Max. tengelyirányú tengelyterhelés (tengelyvégen) [N] 10
Max. sugárirányú tengelyterhelés (tengelyvégen) [N] 20
Megjegyzések
Megjegyzések
Programozáshoz, Windows 3.1™-es vagy újabb operációs rendeszerrel rendelkező pc, valamint programozó szoftver szükséges.
Elektromos csatlakozás
Csatlakozó: 1 x M23 (ifm 1001.11), radiális; Maximális kábelhossz: 100 m
Diagrammok és grafikonok

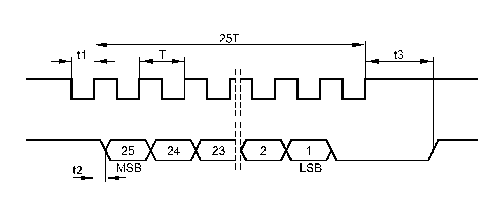

impulzusdiagramm
ütem
adatok
