Prizmás fénysorompó
OIP283
OIP-HNKG/US/15M
Prizmás fénysorompó
OIP283
OIP-HNKG/US/15M
- Különösen robusztus fém kivitel zord ipari környezetben való használathoz
- Egyszerű kapcsolásipont-beállítás potenciométerrel és távolságskálával
- Nagy érzékelési tartomány
- Objektum színétől független hatótávolság
- Egyszerű beigazítás látható vörös fény segítségével
A termék már nem elérhető - arhív bejegyzés
Alternatív termékek: OM5003 Termék összehasonlítás: OIP283 / OM5003 Kérem, vegye figyelembe az alternatív termék esetlegesen eltérő műszaki adatait!
Termékjellemzők
| Fény típusa | vörös fény |
|---|
Felhasználási terület
| Különleges tulajdonságok | polarizációs szűrő |
|---|---|
| Működési elv | Prizmás fénysorompó |
Elektromos adatok
| Üzemi feszültség [V] | 10...30 DC |
|---|---|
| Áramfelvétel [mA] | 20 |
| Védelmi osztály | III |
| Polaritáscsere védelem | igen |
| Fény típusa | vörös fény |
| Hullámhossz [nm] | 624 |
Kimenetek
| Elektromos kivitel | NPN |
|---|---|
| Kimeneti funkció | fényre kapcsolás |
| Kapcsoló kimenet maximális feszültségesése DC [V] | 2,5 |
| Kapcsoló kimenet állandó áramterhelhetősége DC [mA] | 200 |
| Kapcsolási frekvencia DC [Hz] | 1000 |
| Rövidzárlat-védelem | igen |
| Rövidzárlat elleni védelem típusa | ütemezett |
| Túlterhelés-védelem | igen |
Érzékelési tartomány
| Prizmára vonatkoztatott hatótávolság [m] | 0,1...15; (Prizma Ø 80 E20005) |
|---|---|
| Beállítható tartomány | nem |
| Max. fényfolt szélesség [mm] | 100 |
| Max. fényfolt magasság [mm] | 130 |
| Fényfolt méretek a következő távolságra vonatkoznak | Hatótávolság |
| Polarizációs szűrő | igen |
Környezeti körülmények
| Környezeti hőmérséklet [°C] | -25...60 |
|---|---|
| Védettség | IP 67 |
Tesztek / engedélyek
| EMC |
|
|---|
Mechanikai adatok
| Súly [g] | 200,6 | |
|---|---|---|
| Méretek [mm] | 64 x 43 x 38 | |
| Menet megjelölés | M30 x 1,5 | |
| Anyagok | horganyöntvény | |
| Optika anyaga |
|
Kijelzők / kezelési egységek
| Kijelző |
|
|---|
Tartozékok
| Szállított tételek |
|
|---|
Megjegyzések
| Megjegyzések |
|
|
|---|---|---|
| Csomagolási egység | 1 db |
Elektromos csatlakozás
| Csatlakozás | Csatlakozó: 1 x M12; kódolás: A |
|---|
Diagrammok és grafikonok
|

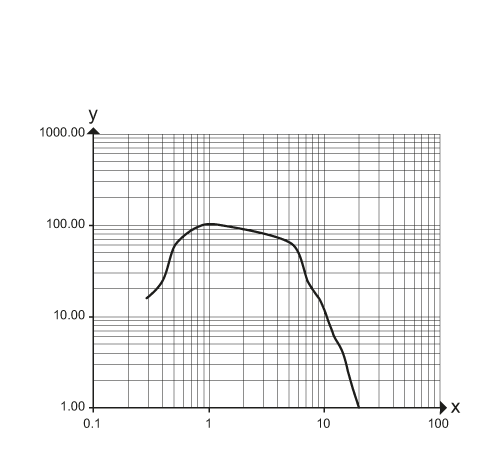

üzemi tartalék görbe
|
|
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — A műszaki változtatások jogát értesítés nélkül fenntartjuk! — HU-HU — OIP283-00 — 26.10.2012 —
OIP283 –
OIP-HNKG/US/15M
- adó az alsó optikában
- vevő a felső optikában
Elektromos csatlakozás
Csatlakozó: 1 x M12; kódolás: A
