  6. OGD582

OGD582

Optikai távolságmérő

OGDLFPKG/IO-LINK/US

{{'OPTIONAL_INFO' | productAvailability | error}}

Tisztelt Ügyfelünk,
ez az adatlap sajnos nem érhető el a kívánt nyelven. Ha további kérdése van, az info.hu@ifm.com e-mail-címen érhet el bennünket.

Üdvözlettel
az Ön ifm-csapata

  • Simultaneous output of distance value and reflectivity for increased process reliability
  • Identification and sorting by differentiating between colour/contrast and distance/height of objects
  • Flexible installation options thanks to a range of up to 1.5 m
  • ce
  • iolink
  • cul
Letöltés
Technische Details
Termékjellemzők
Fény típusa vörös fény
Setting range distance [m] 0,085...1,5
Setting range object reflectivity [%] 6...900; (fényvisszaverőképesség; 6 % fekete papír; 100 % fehér papír)
Lézervédelmi osztály 1
Méretek [mm] 61,7 x 22,5 x 45,2
Elektromos adatok
Üzemi feszültség [V] 10...30 DC; ("2-es osztályú tápegység" cULus szerint )
Áramfelvétel [mA] < 75
Current consumption reference voltage [V] 24
Védelmi osztály III
Polaritáscsere védelem igen
Fény típusa vörös fény
Hullámhossz [nm] 650
Typ. lifetime [h] 50000
Bemenetek
Bemenetek Laser On/ Off
Kimenetek
Elektromos kivitel PNP
Kimeneti funkció 2 x normally open / normally closed; (paraméterezhető)
Maximális áramterhelhetőség kimenetenként [mA] 100
Rövidzárlat elleni védelem típusa ütemezett
Túlterhelés-védelem igen
Érzékelési tartomány
Max. fényfolt átmérő [mm] 5
Fényfolt méretek a következő távolságra vonatkoznak a maximális tartományban
Háttérelnyomás [m] < 20
Mérési / beállítási tartomány
Setting range distance [m] 0,085...1,5
Setting range object reflectivity [%] 6...900; (fényvisszaverőképesség; 6 % fekete papír; 100 % fehér papír)
Mérési frekvencia [Hz] 33
Interfész
Kommunikációs interfész IO-Link
Átvitel típusa COM2 (38,4 kBaud)
IO-Link verzió 1.1
SDCI-szabvány IEC 61131-9
IO-Link eszköz ID 926d / 00039Eh
Profil Smart Sensor: Sensor Identification; Binary Data Channel; Process Value; Sensor Diagnosis
SIO-mód igen
Szükséges master port típus A
Min. folyamat ciklusidő [ms] 5
IO-Link functions (cyclical)
működés bit length
process value 2 x 16
device status 4
binary switching information 2
IO-Link functions (acyclical) application specific tag; operating hours counter; switching cycles counter
Megjegyzés
For further information please see the IODD PDF file at "Downloads"
Környezeti körülmények
Környezeti hőmérséklet [°C] -25...60
Megjegyzés a környezeti hőmérséklethez
In ambient temperatures < -10 °C a warm-up time is necessary.
Laser is off.
Tárolási hőmérséklet [°C] -30...80
Védettség IP 65; IP 67
Tesztek / engedélyek
Lézervédelmi osztály 1
Megjegyzés a lézervédelemhez
Figyelem: lézerfény
lézerosztály: 1
EN / IEC60825-1:2007
EN / IEC60825-1:2014
megfelel a 21 CFR 1040 részével, kivéve a 2007 júniusban kiadott 50.-ik lézer nyilatkozat eltéréseit
MTTF [év] 217
UL minősítés
Ta -25...60 °C
Enclosure type Type 1
tápellátás Class 2
UL fájl száma E174191
Mechanikai adatok
Súly [g] 229,8
Méretek [mm] 61,7 x 22,5 x 45,2
Anyagok Ház: rozsdamentes acél (1.4404 / 316L); PPSU; ABS; PMMA; PBT PC; EPDM; frontlencsék: üveg
Kijelzők / kezelési egységek
Kijelző
kapcsolási állapot 2 x LED, sárga
1 x alfanumerikus kijelző, 3-digites
Kezelőszervek
3 nyomógomb
Tartozékok
Tartozékok (szállított)
önzáró anya: 2 x
Megjegyzések
Csomagolási egység 1 db
Elektromos csatlakozás
Csatlakozás Csatlakozó: 1 x M12
Diagrammok és grafikonok

a: érzékelő
b: tárgy
c: háttér
x: távolságérzékelő/tárgy [mm]
y: min. tárgytávolság/háttér [mm]

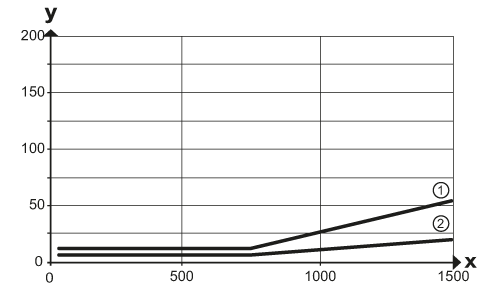

hysteresis curve for distance measurement
x: távolságérzékelő/tárgy [mm]
y: min. tárgytávolság/háttér [mm]
1 = background (black 6 % remission)
2 = háttér (fehér 90 % remisszió)

1: bright
2: dark
A: kapcsolási pont
B: Reset pont
x: object brightness ( object reflectivity )
y: min. reflectivity difference to be detected safely
hysteresis curve for object reflectivity
x: object reflectivity ( 0..900 % )
y: Hiszterézis [%]
1 = optional hysteresis curve ( high )
2 = Hiszterézis Gyári beállítás ( low )
További adatok
Parameter beállítási tartomány Gyári beállítás
Uni cm cm
OU1 Hno, Hnc, Fno, Fnc, OFF Hno
SP1 [cm] 8,5…150 150
nP1 [cm] 8,5…150 20
FP1 [cm] 8,5…150 25
LG1 And,Or,Off Off
dS1 [s] 0…0,1…5 0
dr1 [s] 0…0,1…5 0
OU2 Hno, Hnc, Fno, Fnc, OFF Hno
SP2 [%] 6…900 6
bP2 [%] 6…900 60
dP2 [%] 6…900 30
HyL Lo/Hi Lo
LG2 And,Or,Off Off
dS2 [s] 0...0,1...5 0
dr2 [s] 0...0,1...5 0
dFO [s] 0...0,1...5 0,1
dIS ON / OFF ON
Repeatability: 6 σ
A mérési értékek reprodukálhatósága
Távolság fehér (90% remisszió) black (6 %...90 % remission)
85 mm 8,0 mm 15,0 mm
750 mm 8,0 mm 15,0 mm
1500 mm 20,0 mm 60,0 mm
Az értékek a következőkhöz érvényesek
Extraneous light on the object < 10 klx
constant ambient conditions 23 °C / 960 hPa
minimum power-on time in minutes 10
